在上一篇 faq020504 中，我们通过 macros 中的自带案例——t 型波导功分器展示了如何选择波导端口的部分模式计算 s 参数。在示例中只计算了 port1，port2，port3 的 mode2 和 mode3，排除了三个端口的 mode1，仿真完成后得到的 s 参数不再是完整的。

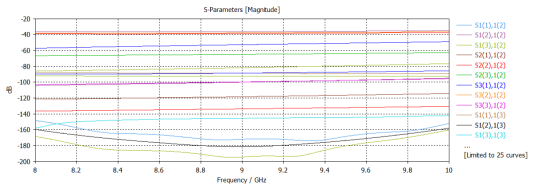

cst软件中的全端口所有模式的仿真得到的是 9x9 的 s 参数矩阵（81 条 s 参数曲线），对应的 touchstone文件是 s9p。排除了三个端口的 mode1 之后， s 参数曲线由 81 条减少为 54 条，如下图所示。

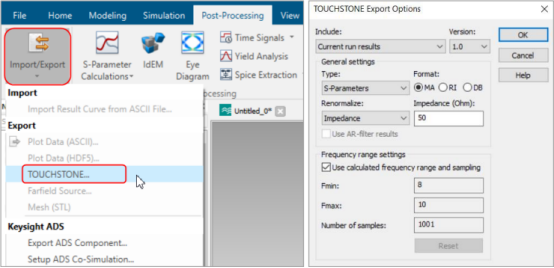

在只计算了部分模式的 s 参数的情况下，如果选择导出 s 参数会报错。如下图所示，在 postprocessing 选项卡下，点击 import/export 下拉菜单，选择 touchstone，在弹出的对话框中保持默认设置即可，点击 ok 按钮进行导出。

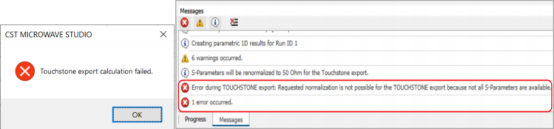

如下图所示，提示 touchstone 文件导出失败。那有什么方法可以导出部分模式的 s 参数吗？

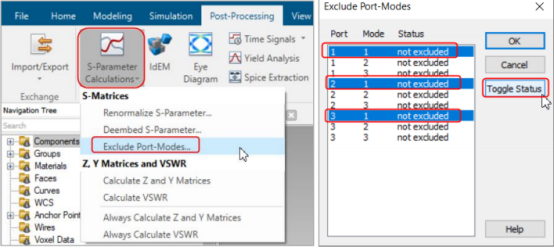

有什么方法可以导出部分模式的 s 参数吗？——我们可以先选择排除端口模式，然后再导出touchstone 文件。如下图所示，在 post-processing 选项卡下，点击 s-parameter calculations 下拉菜单，选择 exclude port-modes。在弹出的对话框中，按住 ctrl 键，依次点击 port1，port2 和 port3 的mode1。选中 port1，port2 和 port3 的 mode1 后，再点击 toggle status 按钮。

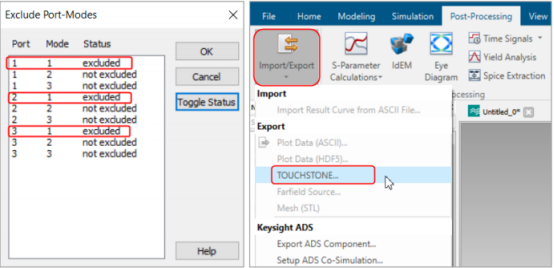

点击 toggle status 按钮后，没有计算的 port1，port2 和 port3 的 mode1 将被排除，点击 ok 按钮完成设置。然后再导出部分模式的 s 参数：在 post-processing 选项卡下，点击 import/export 下拉菜单，选择 touchstone，在弹出的对话框中保持默认设置，点击 ok 按钮进行导出。
导出得到部分模式的 s 参数，也就是下图所示的 s6p 文件。

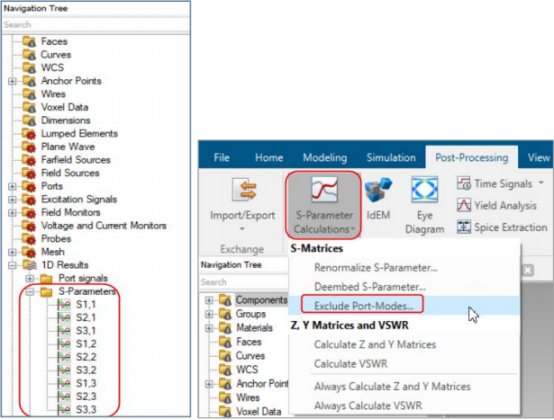

同样地，多端口的全 s 参数也可以通过 exclude port-modes 功能，导出部分端口的 s 参数。如下方左图所示，三端口仿真得到 3x3 的 s 参数矩阵（9 条 s 参数曲线，对应 s3p 文件）。在 postprocessing 选项卡下，点击 s-parameter calculations 下拉菜单，选择 exclude port-modes。

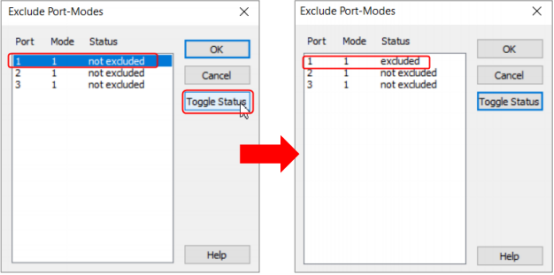

在弹出的对话框中，选中不需要导出的 port，再点击 toggle status 按钮，就可以把此 port 排除，如下图所示

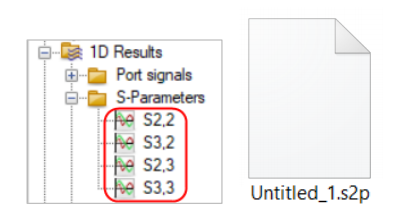

排除 port1 之后，在导航树的 s-parameters 文件夹下只剩下 port2 和 port3 的 s 参数；此时再导出 s 参数：在 post-processing 选项卡下，点击 import/export 下拉菜单，选择 touchstone，在弹出的对话框中保持默认设置，点击 ok 按钮进行导出，得到下图所示的 s2p 文件。
