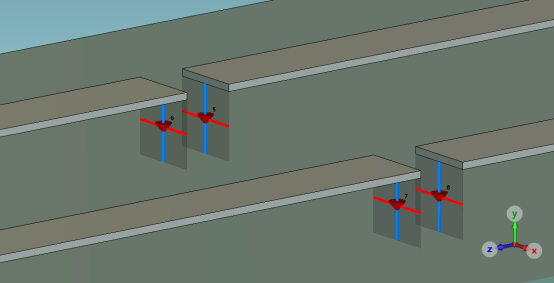

对于三维模型中的多针脚器件，很多用户采用的方法是在 3d 中创建多个端口，然后再到
schematic（电路）中添加多针脚器件对应的电路模型。

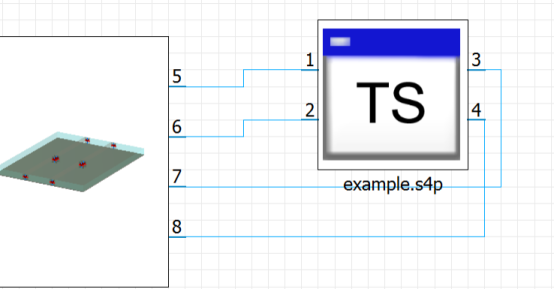

电路模型一般都是 snp 或 spice 文件，如下图所示，接下来就可以进行场路联合仿真了。
上述方法是一种常用的方法。如果不想在 3d 中添加数量众多的端口，我们也可以三维中创建集总元件。除了大家熟知的二端口集总元件，其实还可以在 3d 中创建多端口的集总元件。下面以四针脚元件为例进行说明，首先需要将 4 个针脚分别创建为多针脚子元件（multipin lumped subelement），再将这 4 个子元件汇总为一个多针脚集总元件（multipin lumped element）。
1. 按照常规创建离散端口或者集总元件的方法，通过 pick edge（或快捷键 e）双击选中一个针脚的边，再通过 pick face（或快捷键 f）双击选中参考地。

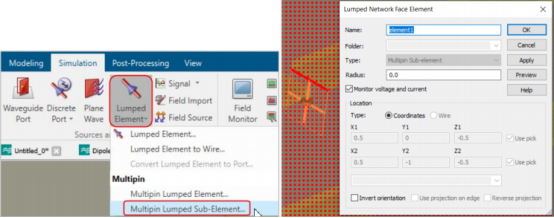

2. 在 simulation 选项卡下，点击 lumped element 下拉菜单，选择 multipin lumped subelement。在弹出的 lumped network face element 对话框中，保持默认设置不变，点击 ok 按钮，这样便完成了一个多针脚子元件的创建。

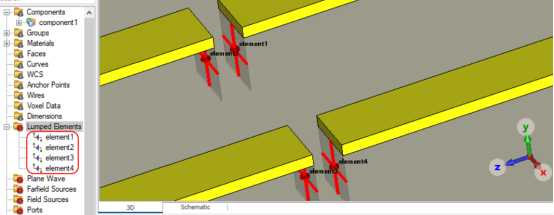

3. 重复步骤 1 和步骤 2 的操作，按照同样的方法创建剩余 3 个针脚。如下图所示，4 个针脚均已创建为多针脚子元件（multipin lumped sub-element）。

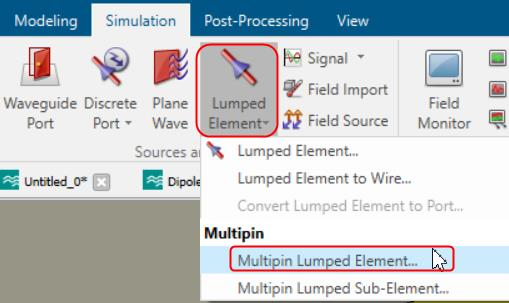

4. 将这 4 个子元件汇总为一个多针脚集总元件（multipin lumped element）。在 simulation 选项卡下，点击 lumped element 下拉菜单，选择 multipin lumped element。

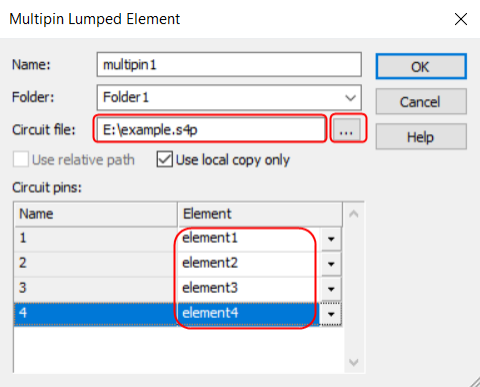

5. 如下图所示，在弹出来的对话框中，在 circuit file 一栏导入此四针脚元件的电路文件。然后在 circuit pins 中选择每个针脚的对应关系，点击 ok 按钮完成。

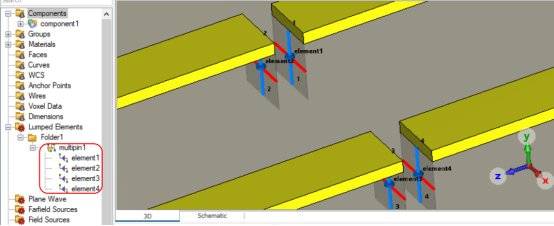

6. 3d 中的四针脚集总元件至此创建完成，模型如下图所示。
