波导端口可以设置为计算多个模式，每个模式都有其对应的 s 参数，本文将介绍如何选择波导端口的部分模式计算 s 参数。

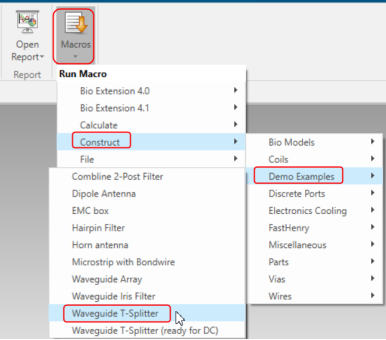

点击 home 选项卡下的 macros 下拉菜单，按下图所示选择自带案例 t 型波导功分器：

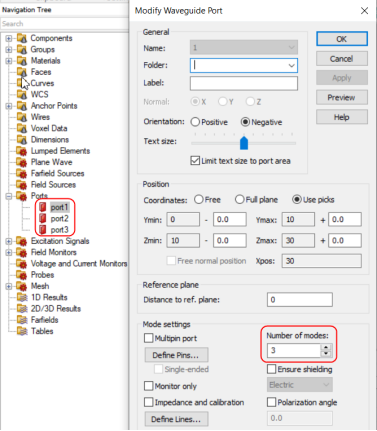

模型中有三个波导端口，我们将每个波导端口的模式数量改为 3。如下图所示，在导航树下ports 文件夹中，依次双击 port1，port2 和 port3，在弹出的 modify waveguide port 对话框中将number of modes 由默认的 1 改为 3。

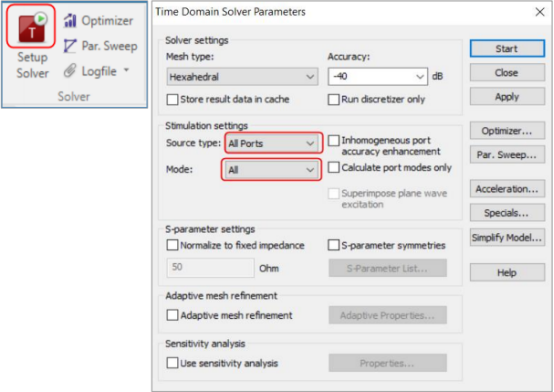

以时域求解器为例，在 simulation 选项卡下点击 t solver 图标，进入 time domain solver parameters 对话框。在 source type 一栏选择 all ports，mode 一栏选择 all；这样设置会进行全端口所有模式的仿真。
仿真得到的是 9x9 的 s 参数矩阵（81 条 s 参数曲线），导出的 touchstone 文件就是 s9p。
如果要选择一部分模式来计算 s 参数，可以在求解器中按下列所示方法选择所需的模式后再运行仿真。

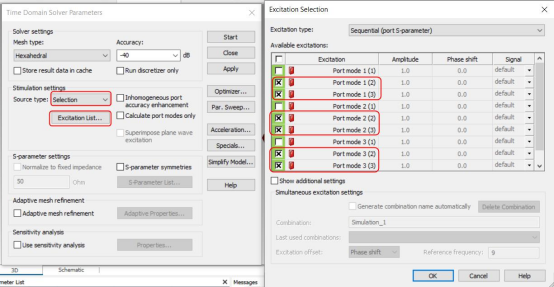

在 source type 一栏选择 selection，然后点击 excitation list 按钮，进入 excitation selection 对话框，依次点击 port1，port2，port3 的模式 2 和模式 3 前方的方框（出现小叉表示已选中）；这样代表 port1，port2 和 port3 的模式 1 不再计算，仿真完成后得到的 s 参数不再是完整的。

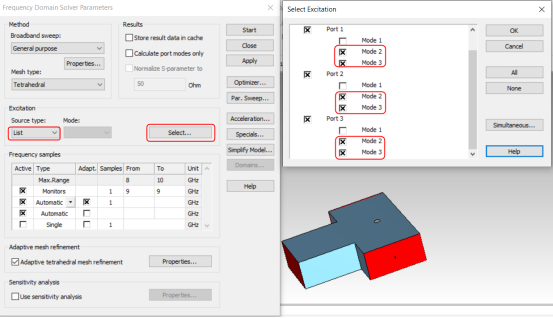

在频域求解器中设置的方法也与时域求解器类似。在 simulation 选项卡下点击 f solver 图标，进入 frequency domain solver parameters 对话框。在 source type 一栏下拉菜单中选择 list，然后点击 select 按钮。在弹出的 select excitation 对话框中，依次点击 port1， port2，port3 的 mode2 和mode3 前方的方框（出现小叉表示已选中）；最后点击 ok 完成设置。

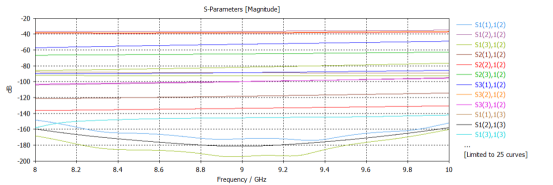

通过上述设置选择波导端口的部分模式，只计算 port1，port2，port3 的 mode2 和 mode3；mode1 不再计算。仿真完成后得到的 s 参数不再是完整的；如下图所示，s 参数曲线由 81 条减少为 54 条。
