在 cst 中，如果模型采用多个端口进行馈电时，需要在各个端口设置指定的幅度和相位，该如何实现？下面以双端口馈电的圆极化贴片天线为例进行介绍。
1. 创建端口
此天线模型采用双端口同轴馈电，要想天线激励出圆极化波，两个端口之间必须保持 90 度相位差。首先在两个同轴处定义波导端口（建模以及其它初始设置过程在本文中略过）。
2. 打开求解器对话框

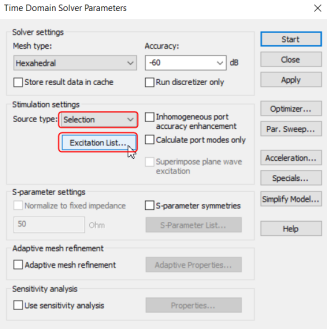

以时域求解器为例，在 simulation 选项卡下点击 t solver 图标，进入 time domain solver parameters 对话框。在 source type 一栏选择 selection，然后点击 excitation list 按钮。
3. 进入 excitation selection 对话框，设置各端口的幅度及相位
进入激励选择对话框后，首先在 excitation type 一栏下拉菜单中选择 sequential (user defined) 或 simultaneous 选项，才可以对端口的幅度和相位进行修改。sequential 是各端口依次激励，simultaneous 是各端口同时激励。
由于此示例仿真的是圆极化天线，因此两个端口需要同时激励，首先在 excitation type 一栏选择 simultaneous，另外还需要在两端口间产生一个 90 度的相移。在对话框底部 excitation offset 一栏选择 phase shift；然后将端口 2 的 phase shift 改为 90 度。为实现圆极化，端口 1 和端口 2 的激励幅度相同，amplitude 一栏保持默认的幅度 1 即可（在其它应用场景下可双击对应端口的 amplitude一栏修改幅度）。最后，点击端口 1 和端口 2 前方的方框（port1、port2 前出现小叉表示已选中，这样才会激励端口 1 和端口 2）。再点击 ok 按钮，各端口的幅度及相位便设置完成。
请注意：相位差是与频率相关的。以上相位设置是基于 1.575ghz 进行的，可以在对话框的右下角对频率进行修改。
