对于壳的循环对称条件必须适用于壳元素的边缘上的节点。目前，定义在壳体边缘上的基于元素的曲面不支持循环对称。因此，如果壳单元使用了不匹配的网格，则应该在壳单元的顶部或底部定义一个基于单元的表面，该表面与形成主表面的边缘相邻。可以在形成次曲面的边缘上定义基于节点的曲面。
应用节点到节点循环对称约束
在匹配网格的情况下，任意一个曲面都可以作为二次曲面。如果曲面具有匹配的网格，如图6所示，则可以使用基于节点的主曲面来获得节点到节点的循环对称约束。这样做的好处是abaqusstandard将调整次级曲面上节点的位置，使其精确匹配主曲面上节点的地位。这将产生最准确的结果，并最大限度地减少计算成本。在这种情况下，第二表面通常也会被选择为基于节点的表面尽管在计算上这并不重要，因为在任何一种情况下，都应用了严格的节点到节点约束。

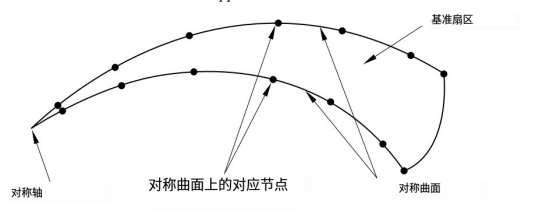

图6：具有节点到节点匹配的循环对称曲面。
对于离散的成员(如架或梁)的循环对称条件可以只使用基于节点的表面强制执行。
输入文件用法：
使用以下选项在两个基于节点的曲面之间应用循环对称约束：
*表面，类型节点，名称-主*表面，类型节点，名称=次*联系，循环对称，名称-循环次，主
abaqus/cae usage：交互模块：交互->创建：循环对称：点击提示区域中的节点区域
对称轴上循环对称条件的应用
如果节点位于对称轴上，则必须对0倍和1倍循环对称模式施加特殊的循环对称约束:而对于其它循环对称模式，则必须对所有自由度进行约束。对于0倍循环对称模式的自由度在平面正交对称轴的约束，对于1倍循环对称模式的自由度沿对称轴的约束。只要节点包含在次曲面、主曲面或次曲面和主曲面的定义中，abaqus/standard将自动创建这些约束。
温馨提示：
此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
