作者 | 魏云飞

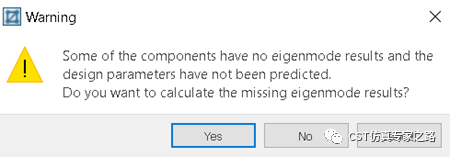

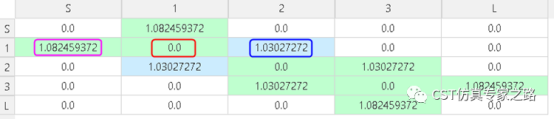

当我们在fd3d里面综合出滤波器的耦合矩阵后，接下来就是在cst里面去创建滤波器的3d模型。在创建3d模型时会提醒我们是否需要对滤波器的各个部分做本征模分析（如下图）。后面通过对本征模分析结果进行拟合从而确定出各个谐振结构的大概几何尺寸，因此在组建3d模型之前需要进行本征模分析。

首先，仿真谐振单元，计算谐振单元的长度，也就是计算其谐振频率。

然后，同时计算两个谐振单元的耦合以及对带有端口的谐振器的仿真。

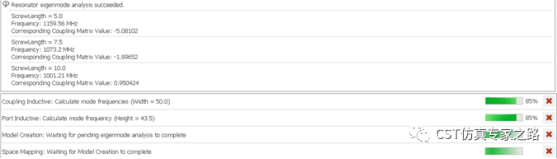

这三部分的计算进程在fd3d里面都会有提示：

上图是单个谐振单元的本征模分析过程。

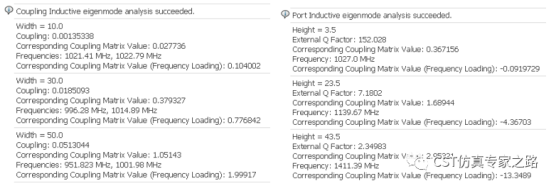

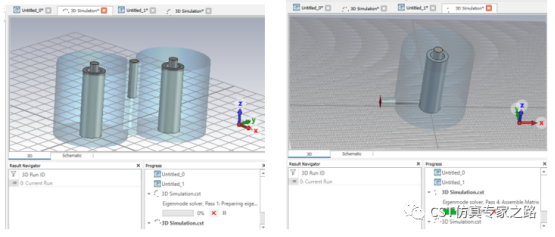

上面左侧图示是端口的本征模分析。右侧图是谐振单元之间的耦合的本征模分析结果，这两部分的本征模仿真是同步进行的。最后本征模分析结果如下，分别是谐振腔、端口、耦合腔的本征模。

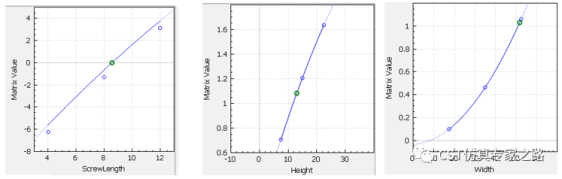

每个部件的本征模分析会在相应的设计参数设定的数值范围内进行分析，一般取这个范围的两端值和中间值进行计算，然后对这三个计算的值进行拟合，最后会得到对应耦合系数的结构数值，即上面三个图中横坐标对应的值。
