作者 | zhou ming

注：图片来自互联网。

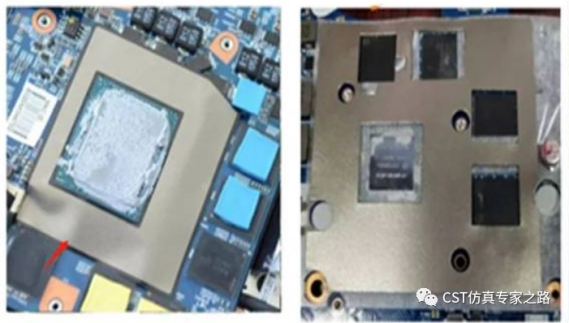

上一期我们介绍了pcb的分腔屏蔽仿真，屏蔽方案虽然能一定程度上解决pcb内部干扰问题，但它也带来了新的工程问题，例如：增加成本、占用空间、影响散热等，在这样的背景下，吸波材料是一种比较好的备选方案。吸波材料的优势在于：可以通过合理的选型、尺寸、位置，精确地消除特定频段的电磁干扰，从而提高设备的电磁兼容特性。借助cst对吸波材料进行3d建模，可以精确的评估吸波效果，帮助工程师做出最优的设计。

吸波材料的材料参数导入

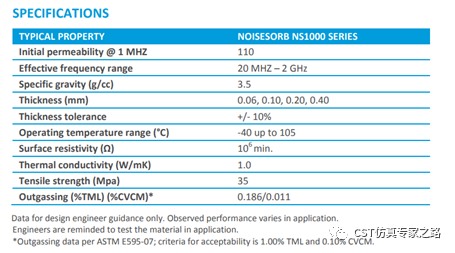

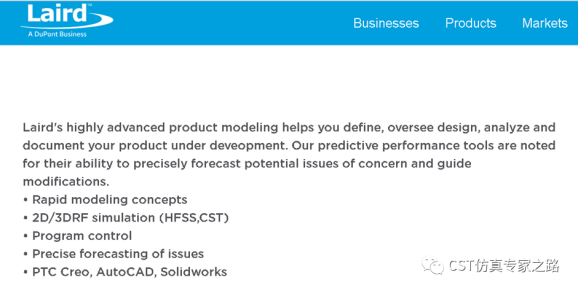

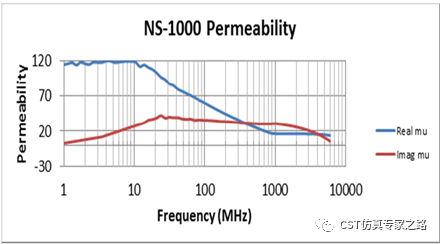

市场上生产和销售吸波材料的厂家非常多，以laird为例，他们可以提供材料的复介电常数（ε）和复磁导率（μ），参数可以直接用于cst仿真。

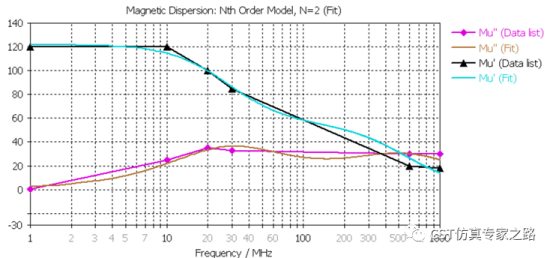

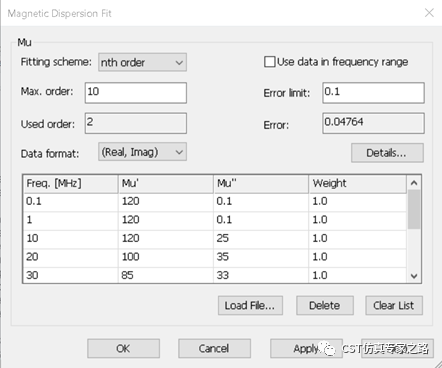

吸波材料的复介电常数（ε）和复磁导率（μ）参数可以直接在cst的材料中进行自定义，如下图所示。

吸波材料的3d建模

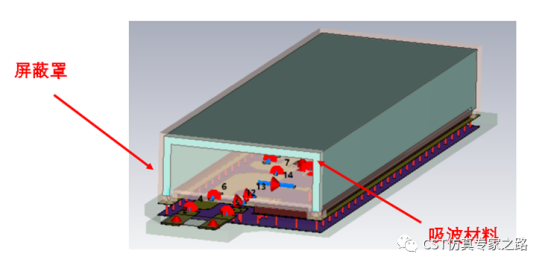

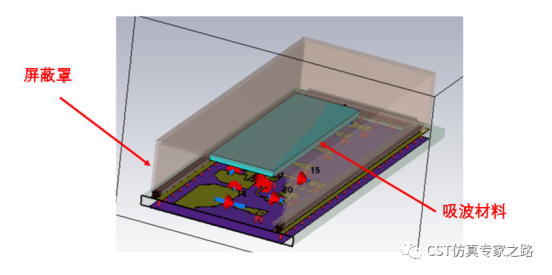

如下图所示，在金属屏蔽罩的内侧添加吸波材料模型，我们创建了两种不同尺寸的吸波材料来更好地对比吸波效果。

吸波材料结果分析

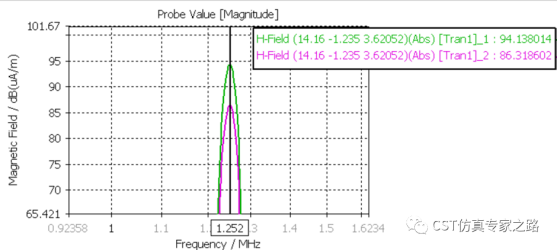

我们先看看相同位置的h-probe接收的磁场强度差异，大小两种吸波材料场强相差8db。

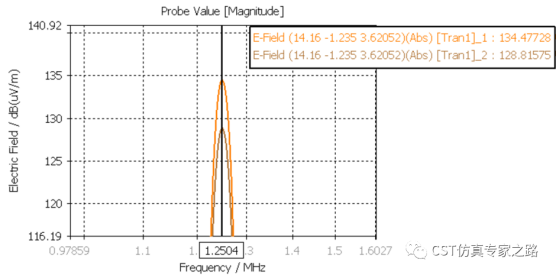

再看看相同位置的e-probe接收的磁场强度差异，大小两种吸波材料场强相差6db。

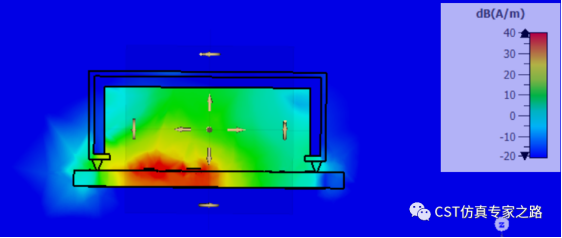

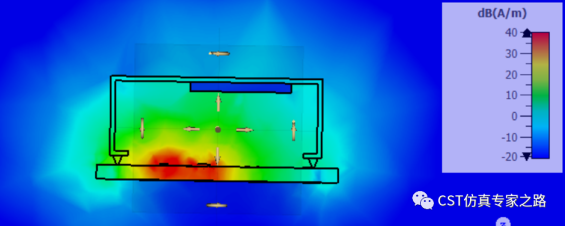

通过设置场监视器，可以明显看出采用大尺寸吸波材料后，屏蔽罩周围的场强要明显低于小尺寸吸波材料。

（内容、图片来源：cst仿真专家之路公众号，侵删）
