在计算直流情况下且结构相对复杂的电压或者电流分布时，我们可以应用cst的稳恒电流求解器（js），如：利用cst的稳恒电流求解器可以仿真整个pcb的电压分布，本实例通过讲解一个简单的实例，详细讲述了cst稳恒电流求解器的使用方法。操作流程主要分为如下几大步：
1.应用模板：根据应用选择工作流程和求解器，并设置单位。模板还自动根据选择的应用设置背景和边界条件。
2.建模：选择材料，创建参数化模型。模型由两个电极和中间的海水构成，用以模拟海水在通入直流电情况下的电流分布。
3.添加电位并仿真：通过结构上下两侧的电位，求解电流分布。
应用模板

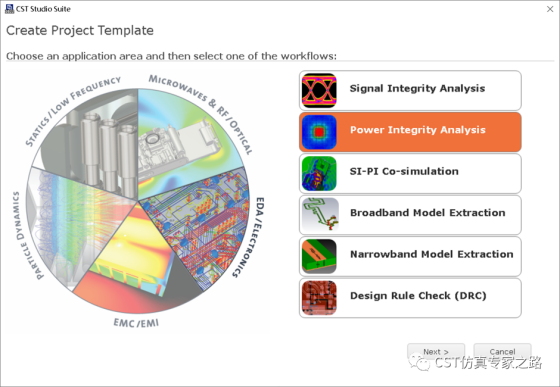

1.启动cst后，选择new and recent>project template，出现create project template对话框，选择eda/electronics，然后选择power integrity，点击next

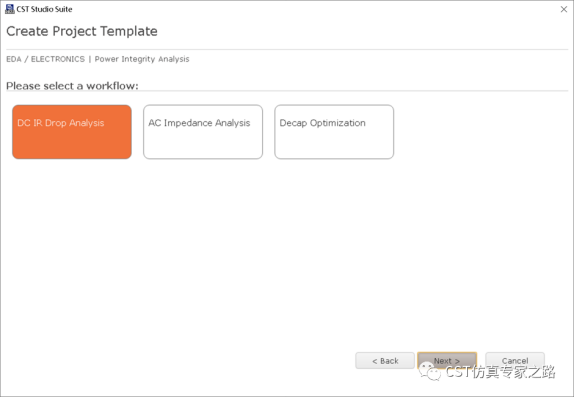

2. 选择dc ir drop analysis，点击next

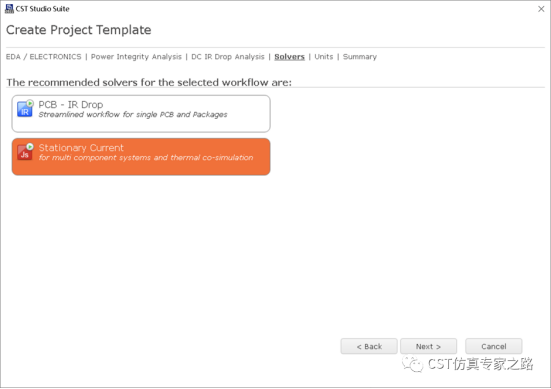

3. 选择stationary current，点击next

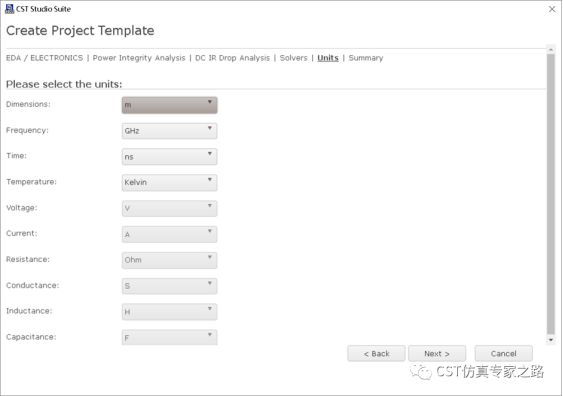

4. 设置单位，如下所示，点击next

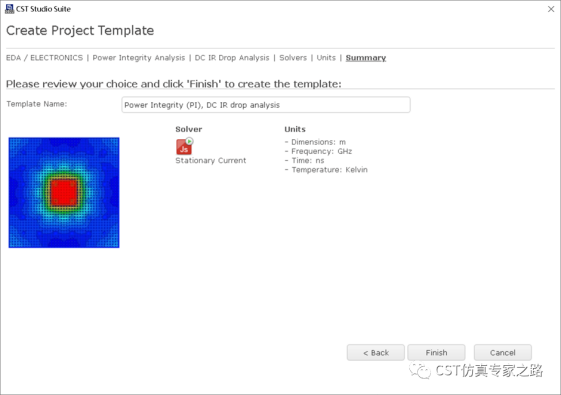

5.检查所有设置，如下所示，若设置有问题，可点击back进行修改。若设置正确，点finish
建模

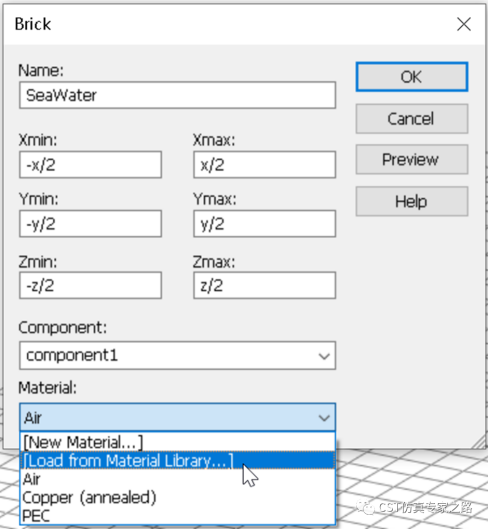

1.选择modeling菜单>brick，然后按esc键，输入如下参数，然后选择load from material library：

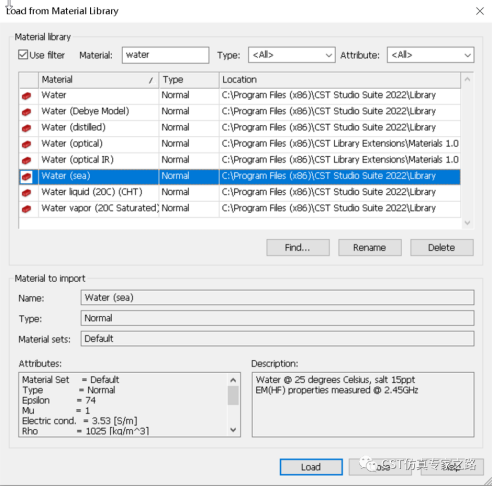

选择water（sea）

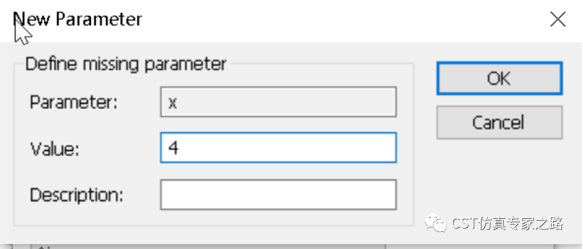

在弹出的对话框中分别输入x，y，z的值，其中x=4，y=4，z=4

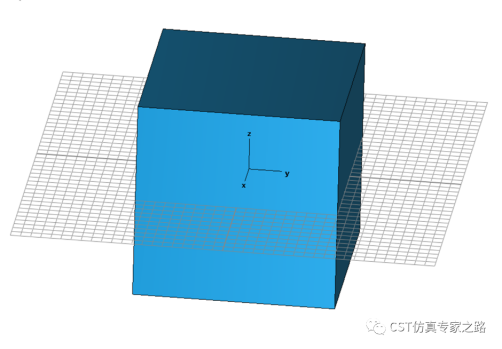

模型如下所示：

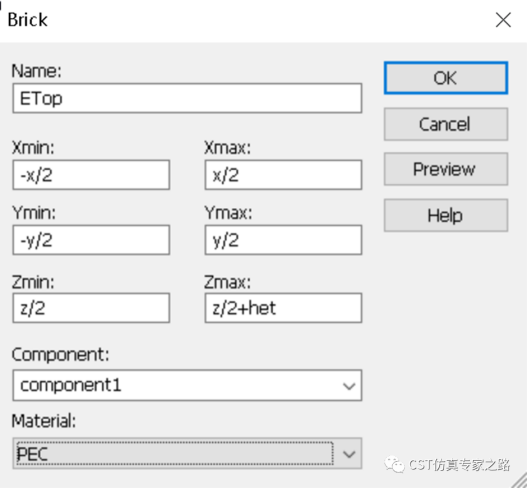

2.选择modeling菜单>brick，然后按esc键，输入如下参数，创建电极，并将电极材料设置为pec，其中电极的厚度het=0.5

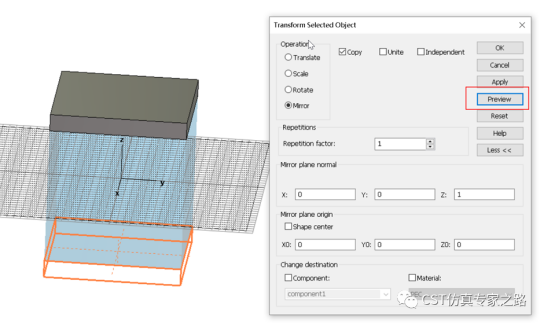

3. 右键点击导航树下的etop物体，在弹出的菜单中选择transform，对电极进行镜像复制操作用以生成第二个电极，可点击preview进行预览，参数设置如下：

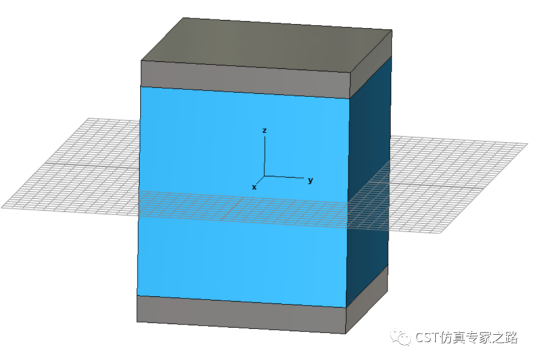

4. 最终模型如下所示：
仿真

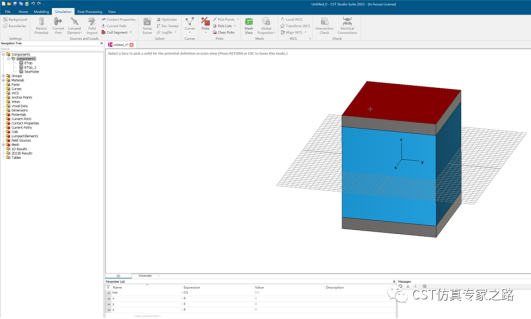

1. 选择simulation菜单>sources and loads>electric potential，移动鼠标至上侧电极的上端面，如下图所示，双击上端面：

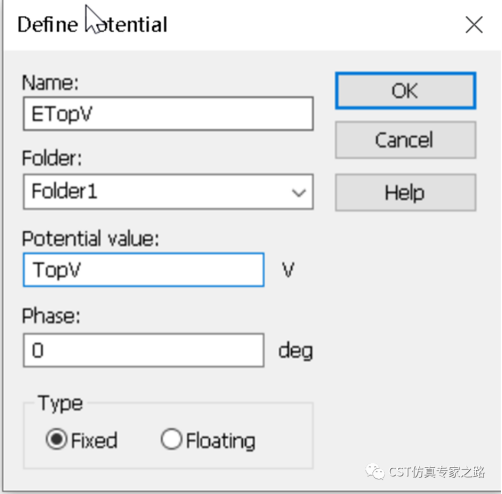

然后按下enter键，在弹出对话框中，设置上侧电极的电位，其中topv=300：

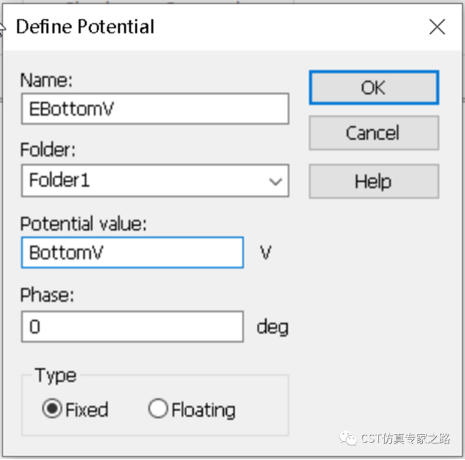

同样的方法设置下侧电极的电位，如图所示，其中bottomv=200

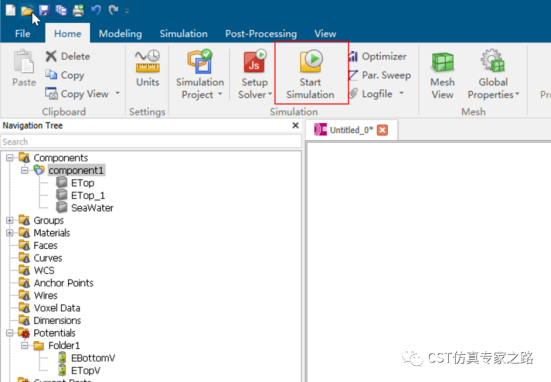

2.选择home>simulation>start simulation启动仿真

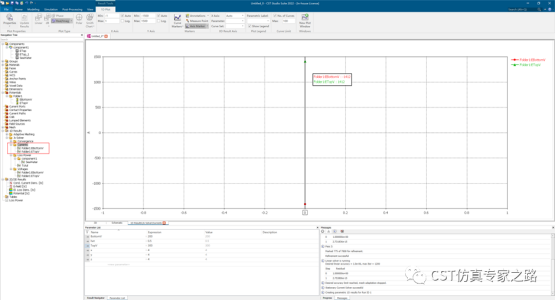

3. 结果分析：选择导航树下的1d results>currents即可查看电流的计算结果。注意：由于此结构是规则的六面体，因此结果也可以通过解析解进行验证，即：电流=上下极板的电压差/海水的电阻值

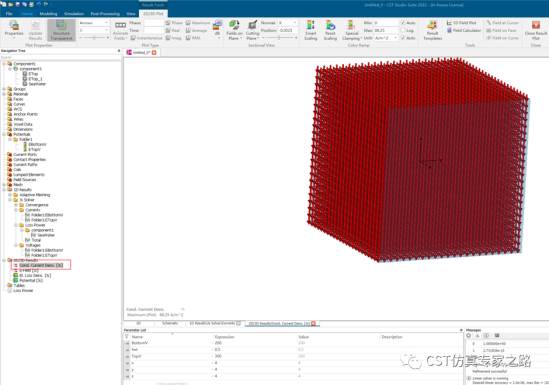

也可以查看3维电流分布，如下所示：
（内容、图片来源：altair官方文件）
