低频时域求解器(lt-solver)可用于求解时域中的瞬态电磁场问题，它可以计算随时间变化的损耗和能量，也可以计算力和扭矩。低频时域求解器可以求解两种类型的方程：准静磁 (mqs)和 准静电 (eqs)。由于线圈中通交变电流，因此需要采用lt-solver，因为lt-solver才可以设置excitation signal。

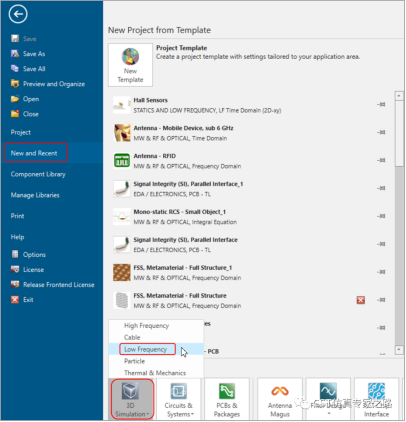

1.首先新建一个仿真工程（在此示例中我们选择不使用仿真模板创建新的仿真工程）：启动cst后，点击功能区的file选项卡，进入到下图所示的界面。选择new and recent，点击页面左下角的3d simulation，在其下拉菜单中选择low frequency后，进入到仿真工程界面。

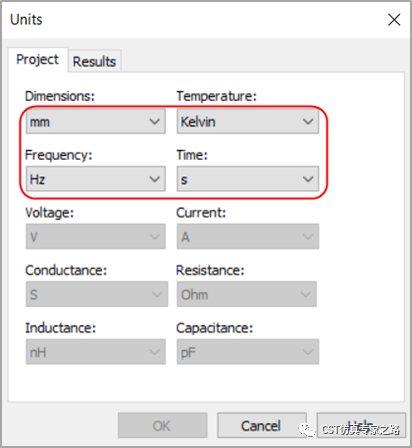

2.新建仿真工程后，首先在 home 选项卡下点击units图标，进入下图所示对话框，将单位设置为mm, hz, s。

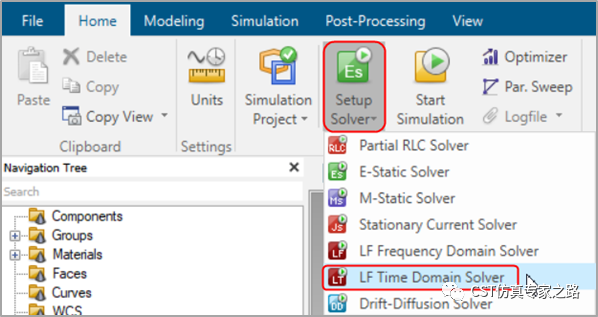

3.在 home 选项卡下展开setup solver图标的下拉菜单，选择lf time domain solver，将求解器切换到低频时域求解器。

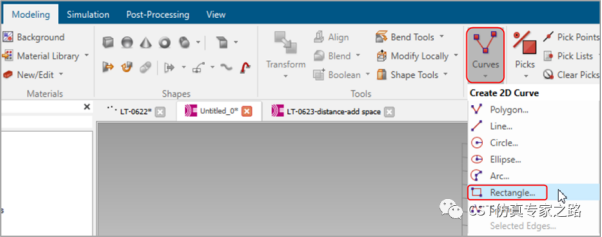

4.创建线圈，首先创建一个矩形来定义线圈的横截面：在modeling选项卡下，展开curves的下拉菜单，点击rectangle，按esc键弹出对话框。

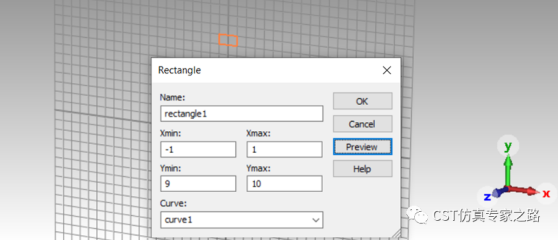

5.在弹出的rectangle对话框中，按下图所示输入矩形截面的尺寸，然后点击ok按钮完成。

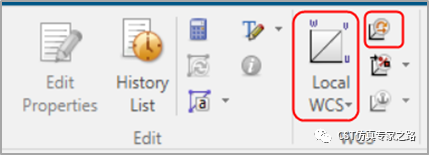

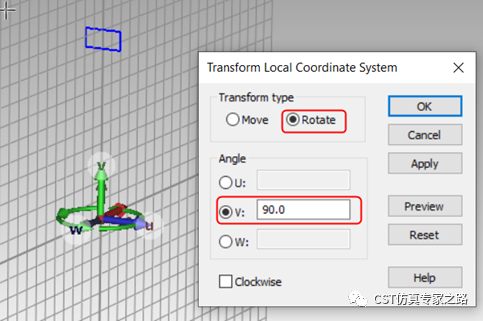

6.创建线圈的路径：在modeling选项卡下，点击local wcs图标，激活局部坐标系，然后点击local wcs图标旁边的transform wcs图标，弹出transform local coordinate system对话框，将局部坐标系绕v轴旋转90°。

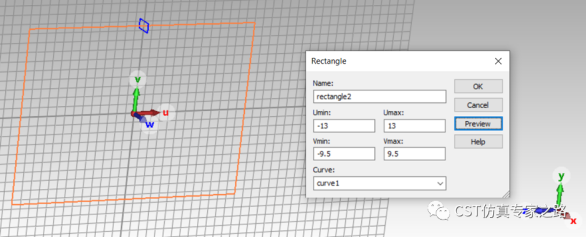

7.再创建一个矩形来定义线圈的路径，在modeling选项卡下，展开curves下拉菜单，点击rectangle，按esc键弹出rectangle对话框。按下图所示输入矩形的尺寸，点击ok按钮完成。

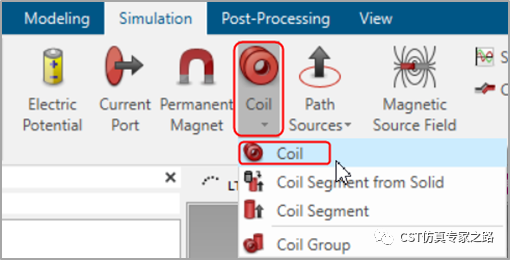

8.在simulation选项卡下，点击线圈图标的下拉菜单，选择coil。然后在3d界面中先双击线圈矩形轮廓rectangle1，再双击线圈路径rectangle2，弹出define coil的对话框。

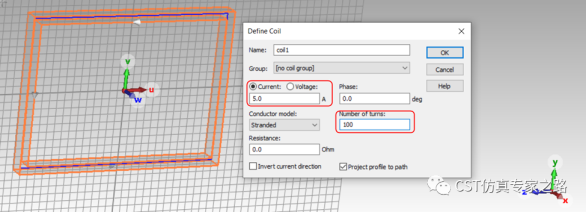

9.在弹出的对话框中设置线圈电流为5a，线圈匝数为100，然后点击ok按钮完成，这样就创建了一个线圈。

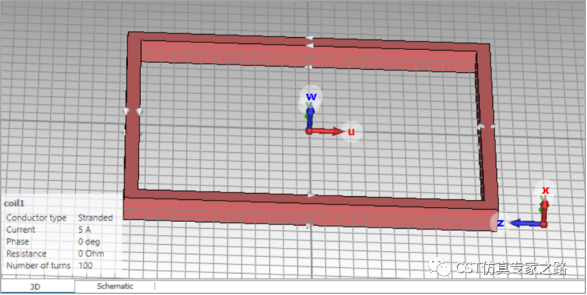

创建好的线圈如下图所示：

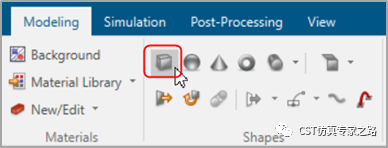

10.创建位于线圈上方的磁铁：在modeling选项卡下点击六面体图标，弹出brick对话框。

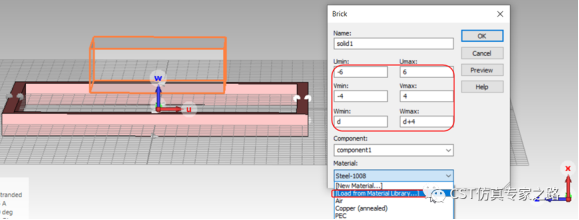

11.在弹出的对话框中按下图所示尺寸创建磁铁，其中磁铁与线圈的垂直距离（w方向上）设为变量d，d初始值设为2。在material一栏中，在其下拉选项中选择load from library，进入到load from material library对话框。

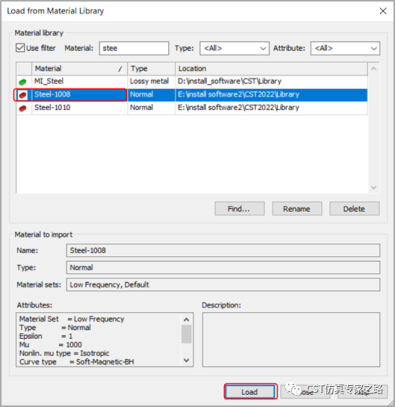

12.在load from material library对话框搜索steel，选择steel-1008，此材料通过软磁bh曲线来描述其非线性特性。点击下方的load按钮后，将steel-1008从cst材料库中加载并使用，然后回到brick的对话框，点击ok按钮完成。

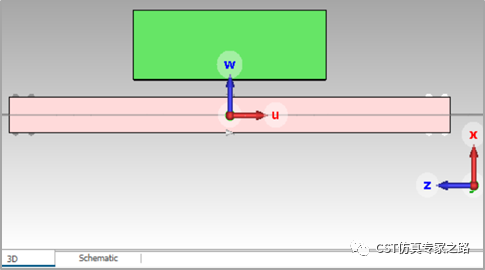

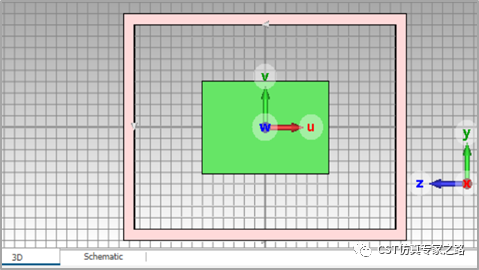

模型创建完成，如下图所示：

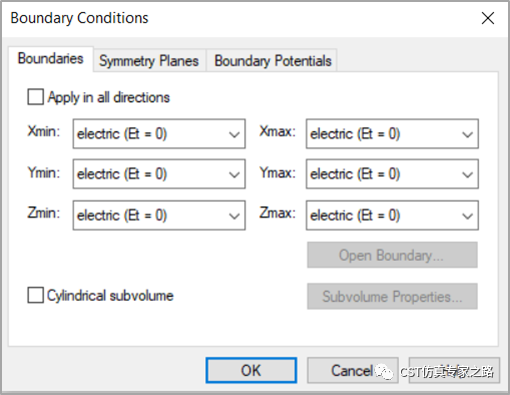

13.设置边界条件：在simulation选项卡下，点击boundaries图标，弹出boundary conditions对话框，在所有方向上均设置为电边界。

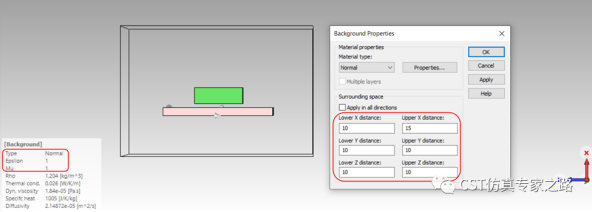

14.设置背景属性：在simulation选项卡下，点击background图标，在结构周围增加一些空间，建议背景加大一些。此示例中增加的空间如下图所示，仅作参考；要想更准确，需要进行边界条件收敛验证，一般大一点更准，但所需仿真时间更长。

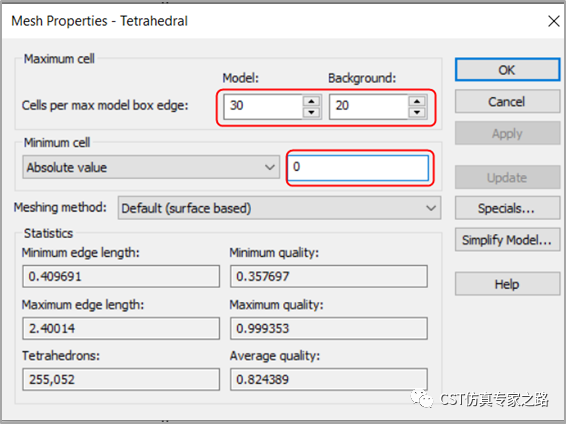

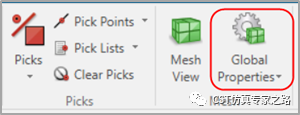

15.设置网格：在simulation选项卡下，点击global properties图标，弹出网格属性对话框，按下方右图所示设置网格，点击ok完成。网格数量可以适当增加，对提高精度也有好处。

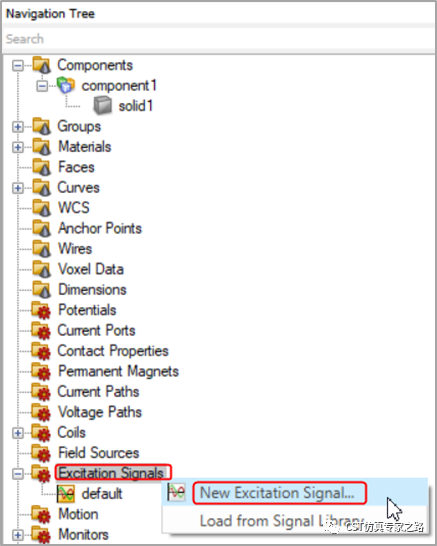

16.创建一个交流激励信号，在导航树中选中excitation signals，然后右键选择new excitation signal，弹出激励信号对话框。

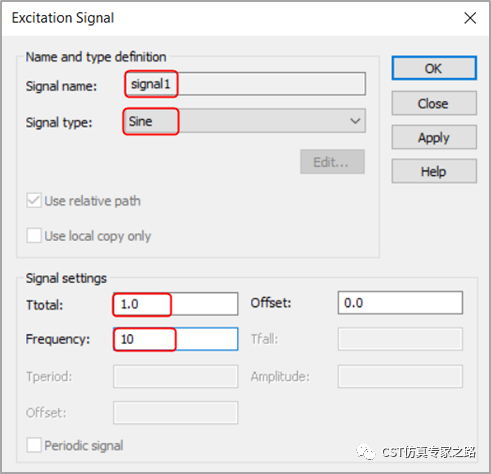

17.在弹出的excitation signal对话框中，信号命名为signal1，signal type选择正弦信号sine，信号持续时间ttotal为1s，信号频率frequency为10hz，点击ok完成。

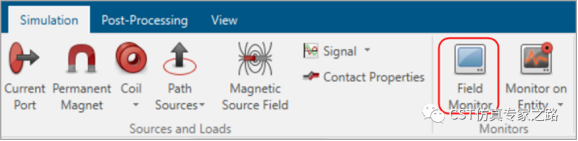

18.设置场监视器：在simulation选项卡下，点击field monitor图标，弹出3d field monitor对话框。

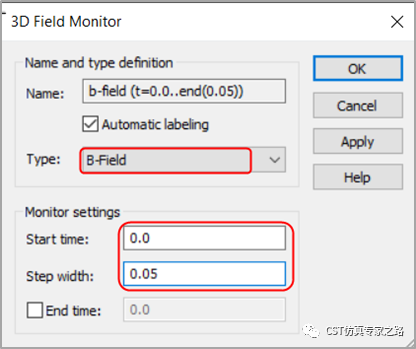

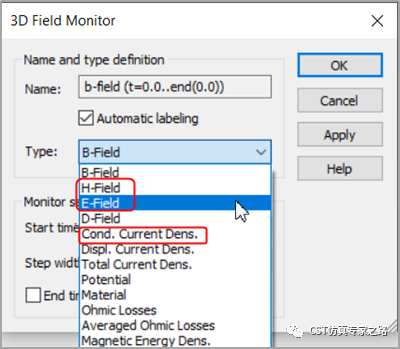

19.在type一栏选择b-field，start time设置为0， step width设置为0.05，然后点击apply按钮，磁感应强度监视器设置完成。按照同样的方式，在type的下拉菜单中选择磁场h-field、电场e-field和cond. current dens.，设置磁场/电场/电流监视器。

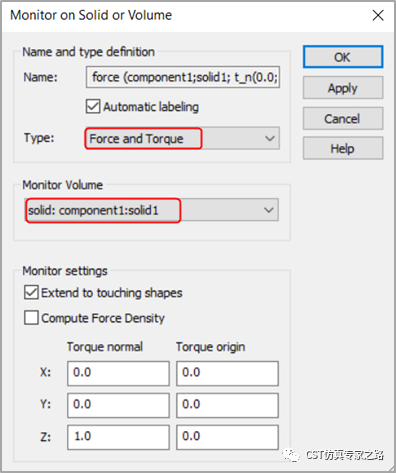

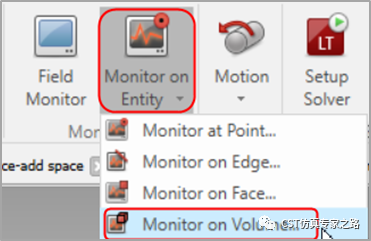

20.定义力监视器：如果要计算力，必须定义监视器。在simulation选项卡下，点击monitor on entity的下拉菜单，选择monitor on volume，弹出对话框。type一栏设置为force and torque（力和扭矩），monitor volume一栏选择磁铁solid1，也就是监控磁铁上所受的力。点击ok按钮完成。

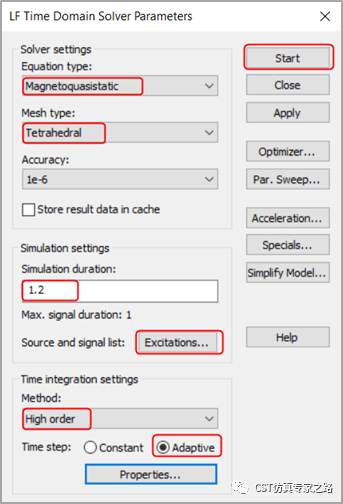

21.在simulation选项卡下，点击lt求解器图标，进入低频时域求解器参数对话框。equation type选择magnetoquasistatic（准静磁），网格类型为tetrahedral（四面体），仿真持续时间设为1.2s，时间积分类型选择high order， 时间步长选择adaptive。高阶方法对时间步长之间的结果进行更精确的插值；而低阶方法是假设时间步长之间的解是线性变化的，所需计算时间更短。时间步长可以选择为constant（恒定的）或者自适应（adaptive），时间步长应尽量设小一些。一般来说，建议使用自适应确定时间步长，此示例中采用自适应时间步长的默认设置。

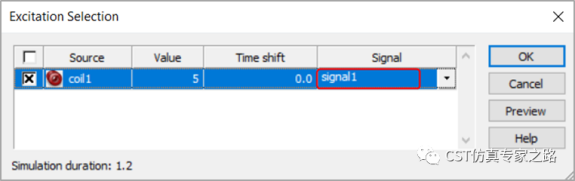

22.在上图的低频时域求解器参数对话框中，点击excitations按钮，进入下图所示的excitation selection对话框，激励源选择线圈coil1，激励信号一栏选择signal1，也就是前文中创建的正弦信号作为交流激励信号。点击ok完成，回到低频时域求解器对话框，然后点击start按钮运行仿真。

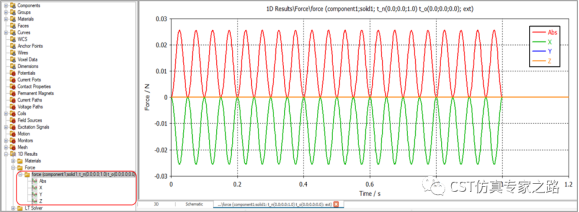

仿真完成后，在导航树 navigation tree > 1d results > force文件夹下查看磁铁受力情况，如下图所示，可见磁铁受力主要是沿-x方向，符合实际情况。还可以在导航树中2d/3d results文件夹下查看电场、磁场、电流分布。
（内容、图片来源：altair官方文件）
