作者 | zhou ming

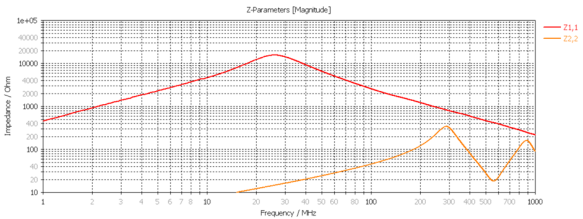

共模电感的差、共模曲线是器件选型的重要参数之一，如上图所示。如何通过仿真拿到这个阻抗曲线呢？今天教大家用cst来仿真共模电感的差、共模曲线。

方法一：利用mode converter。

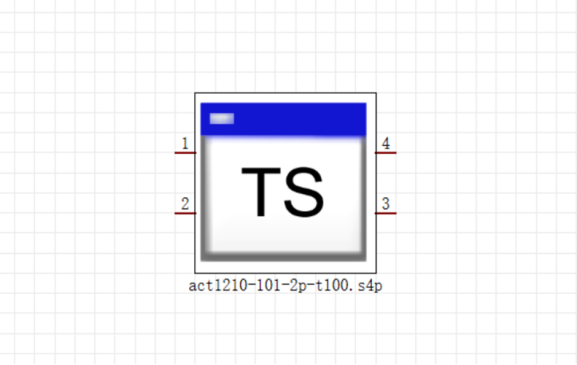

第一步，从和记娱乐app官网登录官网上下载器件的s参数（或spice）模型，直接拖入cst电路工作室。

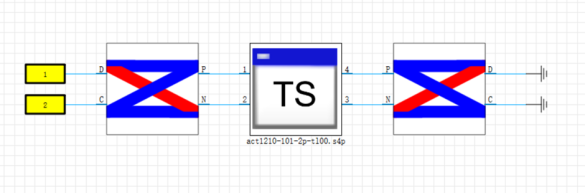

第二步，器件两端的pin脚分别连接mode converter，一端加port，另一端接地。

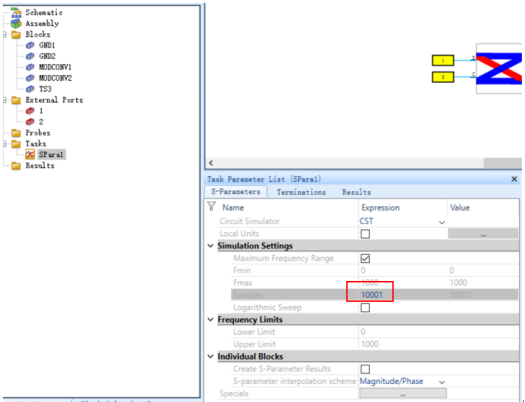

第三步，创建s参数task，增加采样点数，z-parameters设置为on。

第四步，点击update，直接拿到差、共模阻抗曲线（共模z11，差模z22）。

方法二：利用差、共模测试原理。

第一步，把s参数模型按照下图两种方式连接，分别对应共模和差模。

第二步，创建s参数task，与第一种方法设置一致，增加采样点数，z-parameters设置为on，点击update，同样可以拿到差、共模阻抗曲线（共模z11，差模z22）。

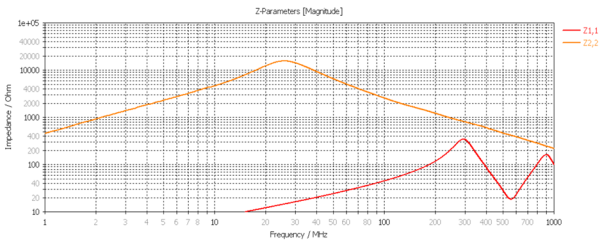

对比两种仿真方法仿真结果，得到的差、共模阻抗是一致的。

（内容、图片来源：cst仿真专家之路公众号，侵删）
