作者 | ma bin
在进行电缆仿真时，需要考虑逻辑地和共模电流地。逻辑地即数字地，是数字电路的零电位参考点，这里指的是理想的零电位；共模电流地，是指线缆和三维结构中的金属连接，线缆里的共模电流能流到三维结构中，造成共模干扰。
下面介绍两种线缆接地在cst中如何实现。
1.逻辑地

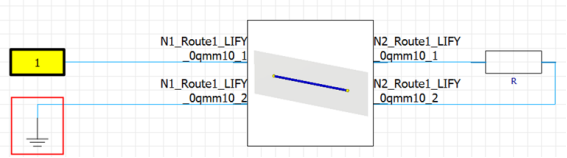

线缆终端的逻辑接地可以在cst设计工作室（ds）中实现，如下图所示。
2.共模电流地

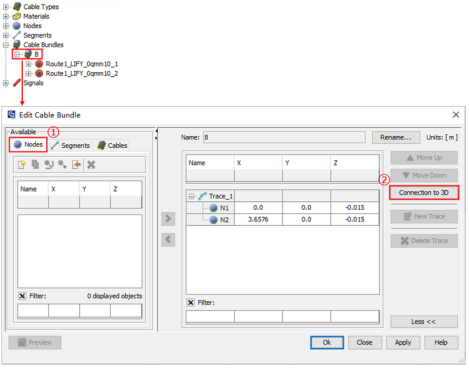

线缆终端的共模电流地可以在cst电缆工作室（cs）中实现，如下图所示。双击cable navigation tree>>cable bundles下需要设置共模电流地的线缆，本例中选择线缆b。双击后弹出edit cable bundle对话框，在弹出的对话框中选择nodes选项卡，并单击右侧的connection to 3d。

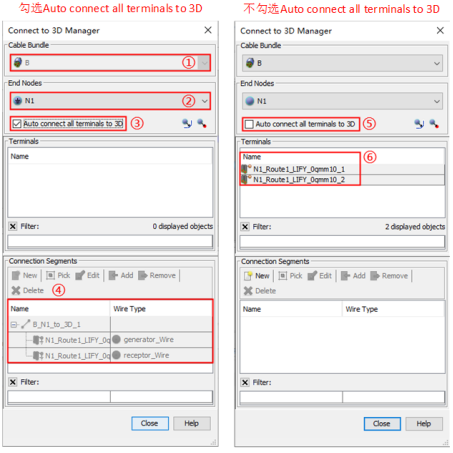

单击右侧的connection to 3d后，将弹出connect to 3d manager对话框，如下图（左）所示。在connect to 3d manager对话框中，可以设置需要不同线束的不同节点，如标号①和标号②的位置。
若在标号③处勾选auto connect all terminals to 3d，那么所有以当前节点结束的信号都将通过求解器连接到最近的金属物体，连接信息将显示在connection segments窗口，如标号④位置。
如下图（右）所示，不勾选标号⑤处的auto connect all terminals to 3d，那么当前节点中的所有信号终端都将显示在terminals窗口中，如标号⑥所示，并且其中每个信号终端都可以单独连接，若不连接则保持open状态。

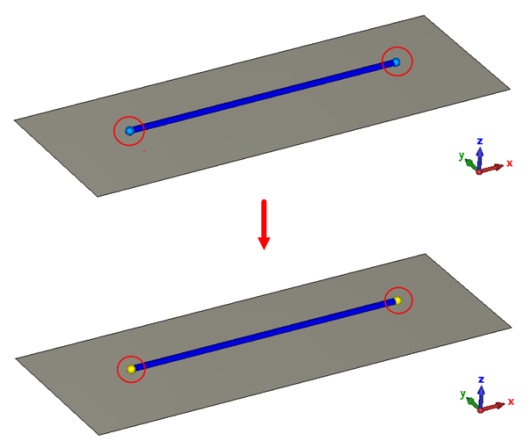

当完成共模电流接地后，模型中对应节点的显示将由蓝色变为黄色。
（内容、图片来源：cst仿真专家之路公众号，侵删）
