esd仿真能够帮助用户更好地理解系统特性、查看电流分布、查看线缆线路上的电压，这些在esd测量中是相对困难的。但esd电磁仿真不能帮我们判断esd对eut的影响，比如物理损坏或是否能工作这类的问题，这个要注意。
说到esd，就一定要提iec61000-4-2标准，当然还有一些其他的esd标准，比如iso10605、hbm、mm、cdm等等，建议没有esd基础的朋友先学习一下这些标准，了解区别之后，再看esd的仿真。esd静电放电仿真属于emc仿真大类，相关求解器为时域求解器t或tlm，或静电es。
esd又可以分成接触放电(contact)和空气放电(air)；这两种仿真方法差别很大，其中接触放电比较容易，因为知道接触点和电流路径。
这期我们先看iec61000-4-2的接触放电电路，标准要求：

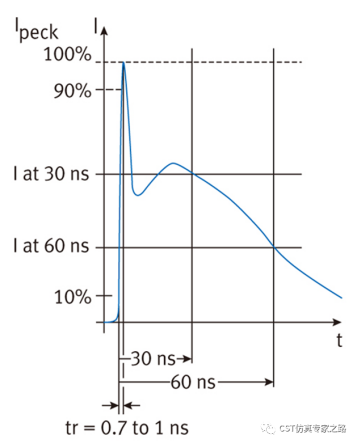

电流波形初始上升沿0.7-1ns，峰值3.75a/kv，误差上下10%；30ns时电流2a/kv，误差上下30%;60ns时电流为1a/kv，误差上下30%。

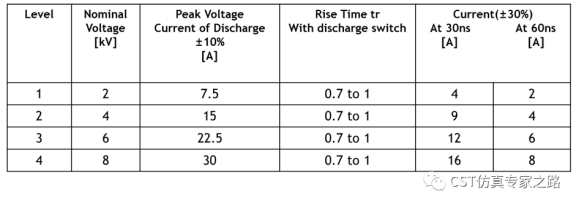

有人可能不明白了，电流不是a吗？怎么成了a/kv了? 这是对电压归一化了，因为esd的电压是2-8kv，分四个等级（2kv，4kv，6kv和8kv），测试中只要没事就逐级加压。所以，总结刚才的要求如下表：
由误差标准和能量等级来看，基本上我们就重点关注第一个电流峰值就可以了，第二个峰值之后的波形在各种esd仿真或测试中不尽相同，很大程度上和esd枪的接地有关。

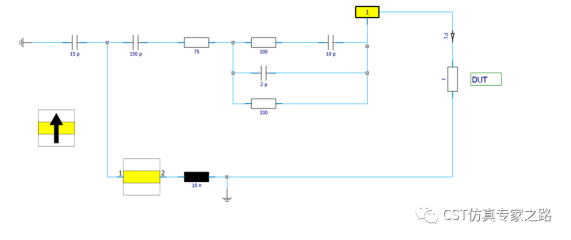

下面我们想一想这样的波形最简单的仿真实现方法是什么呢？当然是搭电路喽：

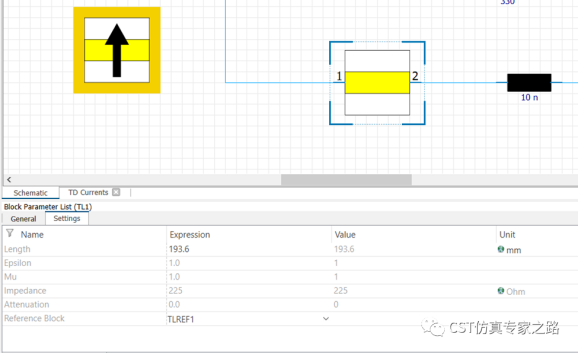

这里1欧姆是代表dut，还用了一段理想的传输线，193.6mm长，225欧姆阻抗，用来模拟esd枪的接地背带（strap）。

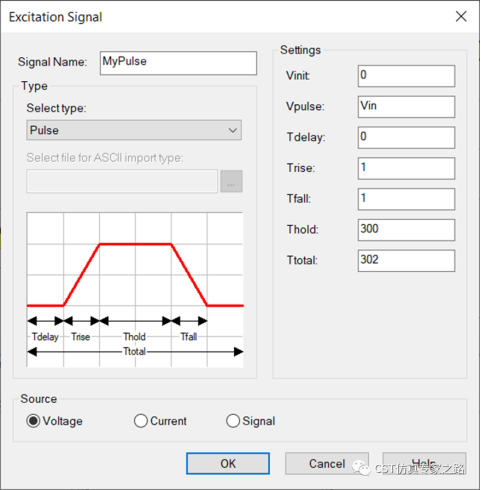

信号电压参数化，上升沿1ns：

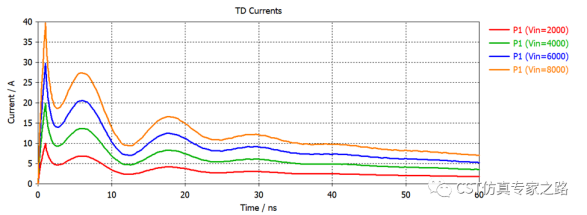

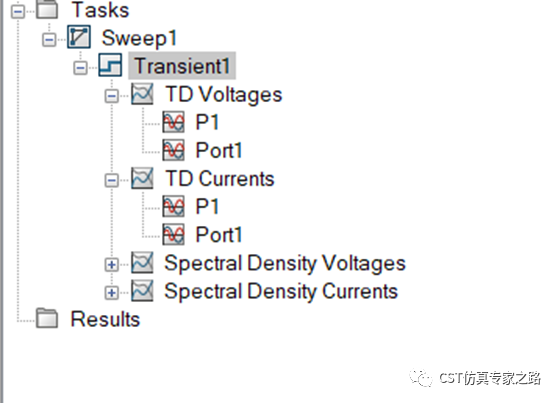

扫参获得电压电流：

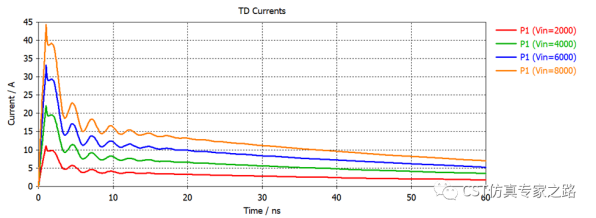

可见：

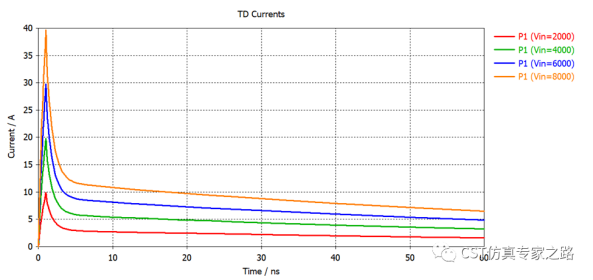

若用225欧电阻替代传输线，电流波形是这样的：
若没有传输线（短接），电流波形是这样的：

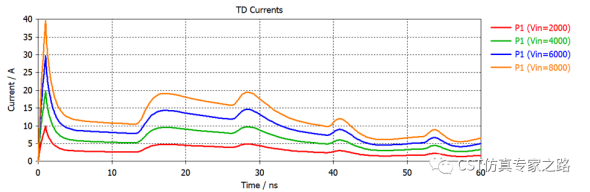

若有传输线，但长度加大10倍（加大延时），电流波形是这样的：
小结：
1. esd仿真可用电路或三维，本案例是iec61000-4-2的接触放电电路之一。
2. esd发射电路可用来代替三维的esd枪，优点是计算快，不会有低质量esd枪三维模型的电磁场影响dut的问题。缺点是没有高质量的esd枪三维模型的结果准确。
3. 使用该esd电路要注意先校准和调试，esd枪的阻抗最好也放进电路中一起校准，可使用cst特有的transient co-simulation场路协同纯瞬态仿真，效果更好。
（内容、图片来源：cst仿真专家之路公众号，侵删）
