我们在faq131：如何使用chip interface导入gdsii文件？中介绍过使用process queue模拟ic制造的步骤。其中沉积是其中非常重要的步骤，那么如何设置沉积共形呢？
下面我们以一个具体模型为例，介绍沉积共形的设置方法。

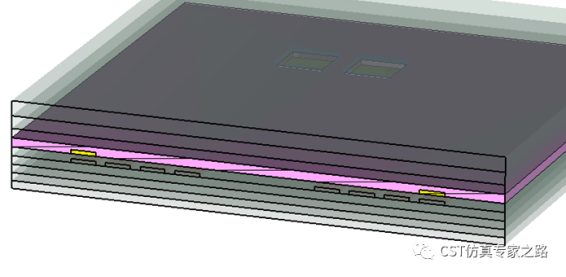

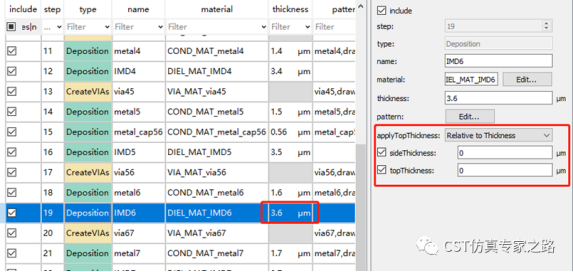

该例中，图中所示粉色部分为沉积层imd6，厚度为3.6um，图中黄色部分为上一步生成的金属层metal6。此时，沉积层设置为默认设置，从图中可以看出并无共形。
参考帮助文档，其中对沉积共形设置做了明确解释：

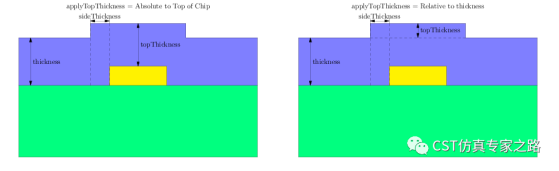

沉积共形由3个厚度决定，分别是图中的thickness、sidethickness和topthickness。其中，topthickness的定义方式有两种，可以是参考到芯片上方的absolute to top of chip，也可以是参考到整个沉积层的relative to thickness。另外，如果未指定sidethickness，那么该值与thickness相同。同样的，如果topthickness没有指定的话，也被认为等于thickness。

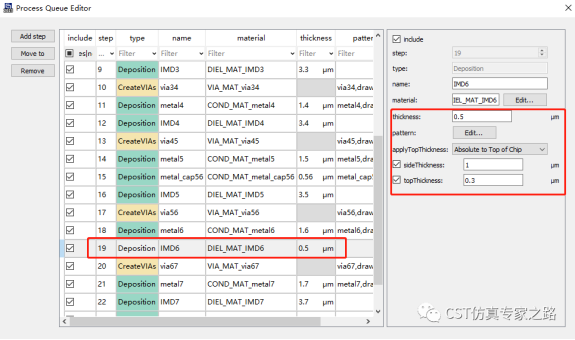

了解清楚后，我们尝试一下修改沉积共形设置如下。将沉积层整体厚度改为0.5um，sidethickness为1um，topthickness为absolute to top of chip 0.3um，也就是芯片上面高出0.3um。

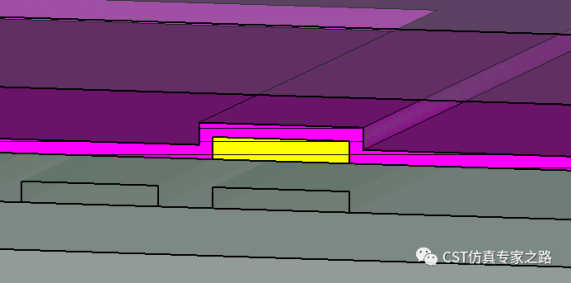

生成沉积共形效果如下：

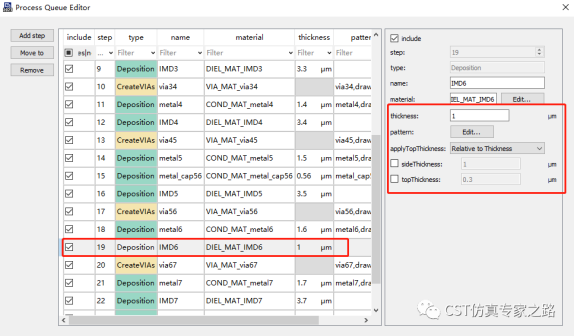

再来看对sidethickness和topthickness都没指定设置的情况，只设了thickness为1。

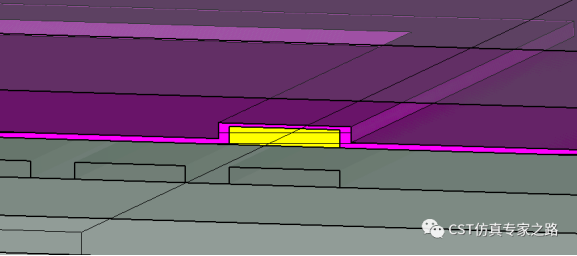

从下图可以看出，正如前文所说，sidethickness和topthickness均为1um，在金属线的周围是一个均匀厚度的1um共形。
搞清楚共形如何设置之后，我们就可以根据实际需要进行共形设置了。
