cst的电路是支持ibis和spice模型的，这个大家都知道。但是，spice模型仅限于控制符为.subckt，就是黑盒子式的子电路模型。这期我们看看更多的未直接支持的情况，比如hspice。
hspice的输入是一个.sp文件，包含电路的线路信息“netlist”,也叫input netlist file或spice netlist。
举个传输线仿真的hspice例子:
* stripline circuit
.tran 50ps 7.5ns
.option post probe
vin 1 0 pwl 0 0v 250ps 0v 350ps 3.3v
rsource 1 2 50
tfirst 2 0 3 0 zo=50 td=0.17ns
c2 3 0 2p
tsecond 3 0 4 0 zo=50 td=500ps
rtermination 4 0 50
.probe v(1) v(2) v(3) v(4)
.end
注意，这个.sp案例中的控制符是.option，其他可能用到的控制符包括.tran,.param, .inc, .lib，.model. 等等。我们在每一句后面加上解释：
* stripline circuit 带星的是信息, comment而已
.tran 50ps 7.5ns 瞬态仿真7.5纳秒
.option post probe 控制部分：开始
vin 1 0 pwl 0 0v 250ps 0v 350ps 3.3v vin是个线性电压源，位于线路节点1和0（地）之间，t=0时 v=0v, t=250皮秒时，v=0v，t=350皮秒时，v=3.3v。pwl是piecewise linear source， 就是不同时间段不同信号。
rsource 1 2 50 节点1和2之间的内阻50
tfirst 2 0 3 0 zo=50 td=0.17ns 节点2和3之间传输线，阻抗50欧，延时0.17ns；
c2 3 0 2p 节点3和地之间的电容c2；
tsecond 3 0 4 0 zo=50 td=500ps 又一个传输线；
rtermination 4 0 50 负载阻抗50欧
.probe v(1) v(2) v(3) v(4) 在四个线路节点1234放探针
.end 结束

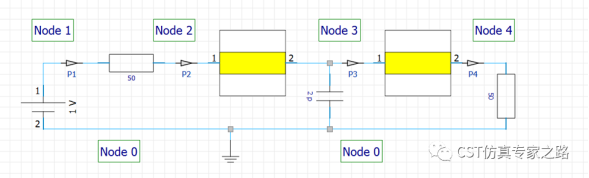

然后我们想一想这个电路如果画出来应该是什么样的？用cst的电路模块画大概是这样的（示意拓扑而已）：

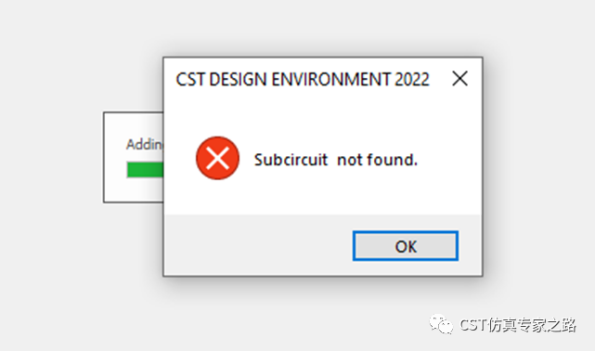

如果把这个.sp文件拖拽到cst中，则报错“subcircuit not found”，也就是我们刚才说的，目前cst只支持子电路，而这个hspice是包含仿真设置的文件，并不是个单纯子电路。

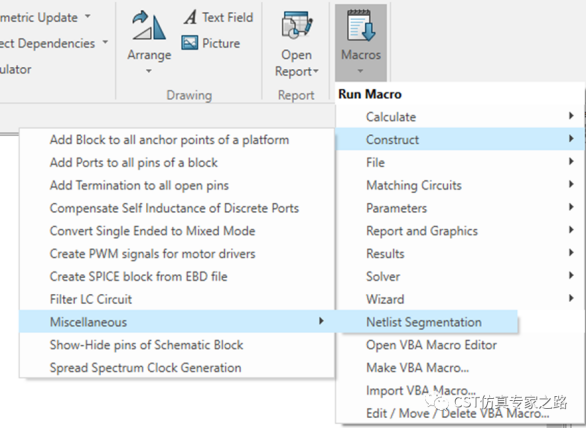

那么问题来了，我们如何将这个.sp文件拆成子电路和仿真设置，然后用在cst的电路仿真呢？答案是用到spice分割宏工具：

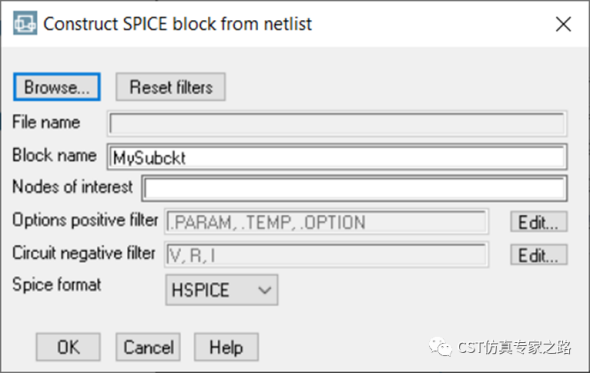

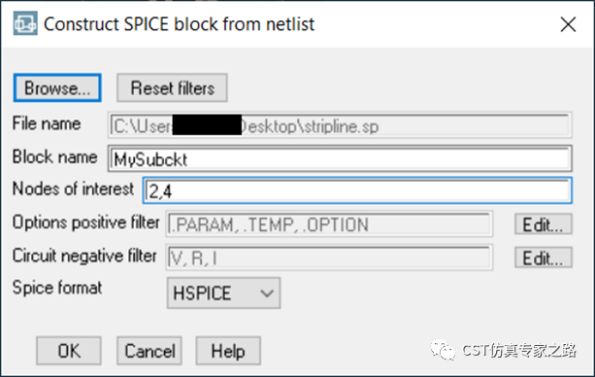

browse选中.sp文件，定义想要提取的子电路节点（可以很多个）：
这里的circuit negative filter是负过滤，意思是我们不让subcircuit包括某些toplevel的内容，一般都是电压源，电流源，内阻。

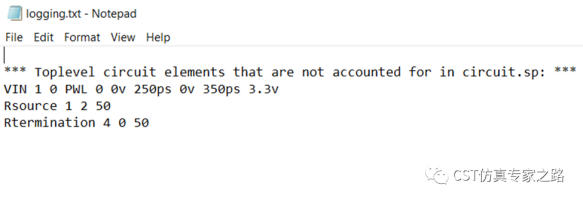

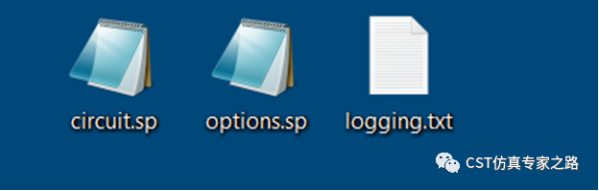

这样就把hspice拆成了控制文档和电路文档两部分了，还有个log：

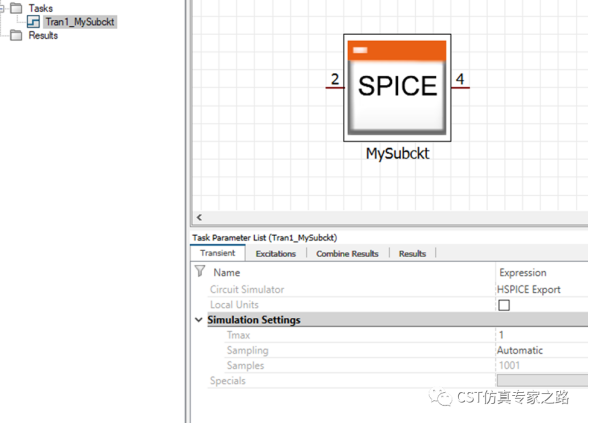

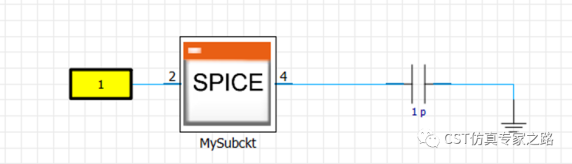

运行宏的cst电路中自动导入了这个子电路spice，自动添加了tran瞬态任务，自动选好“hspice导出“的仿真模式：

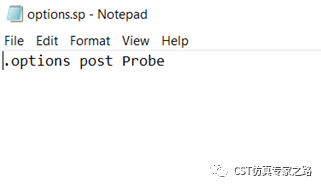

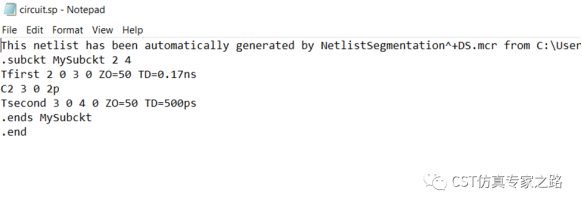

拆分的几部分spice内容：
有人可能问了，这不是已经导出spice了吗？为什么还要tran任务hspice export？这是因为用户可以在cst这里继续添加其他电路部分，或者3d仿真部分，然后整体再作为hspice模型导出。举个例子：

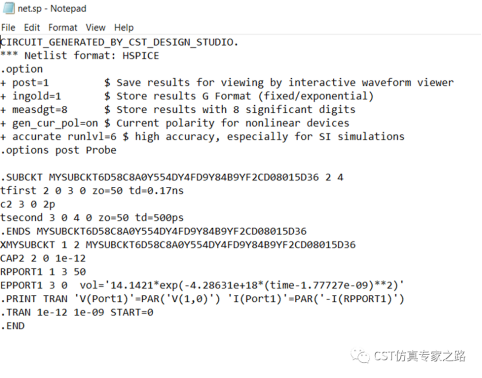

随便激励个信号（比如高斯），就导出hspice了，位置是项目文件夹->results->ds,打开查看：
可见hspice中，我们生成的option内容更多，subckt也更多，有端口信息，也有端口激励的信号（高斯signal）,然后就可以拿去做hspice仿真了。

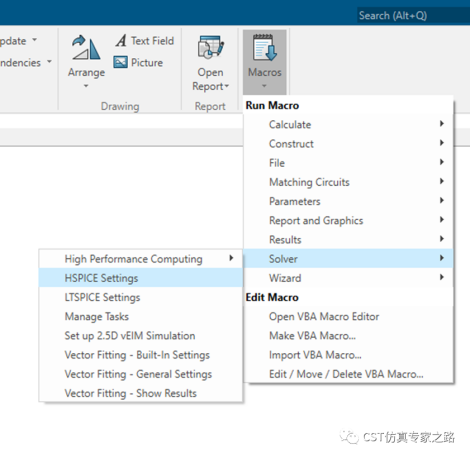

最后一点，如果cst与其他hspice仿真工具都有安装在同一台机器，可以用下面这个宏工具明确hspice.exe的位置，这样tran任务中就会出现新的选项，可以直接调用hspice仿真工具仿真并返回结果，免去以上hspice分割和导出sp文档的步骤哦！
小结：
１. cst虽然不能直接仿真hspice，但是可以处理hspice，拆成子电路仿真；还可以配合三维电磁仿真，场路结合，电路任务，最后导出新系统的hspice。
２. 拆出来的或导出新的hspice可以直接或间接地在其他hspice仿真工具中使用。
３. spice拆分宏工具也适用于pspice，ltspice，支持其他spice后缀，*.cir;*.net; *.txt"，可多次使用。
４. 常见场景是ddr供应商提供hspice用来si仿真。
５. knowledge base faq原文：qa00000071096
