在 如何仿真total scan方向图的推送。又有读者问到了不同的两组阵列，或者说不同的天线单元形式分开工作时，是否也可以合成在一起。这里我们做一点补充。
这期我们补充介绍一下如何用设计工作室里的后处理模版来做波位扫描的total scan设置。

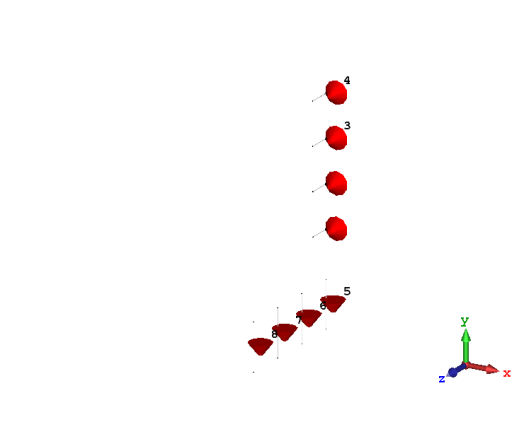

首先，我们先创建一个天线阵列，这里以两组1*4的振子举例，如下图所示：

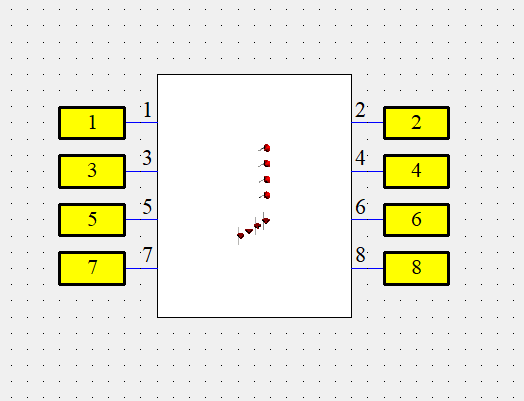

在完成了3d里所有八个端口的仿真，我们点击schematic，切换到原理图界面，并给所有的端口添加一个原理图的的外部端口，如下图所示：

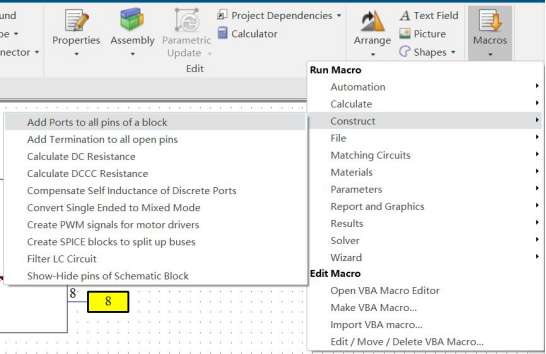

我们可以通过下面这个宏来实现快速端口添加：

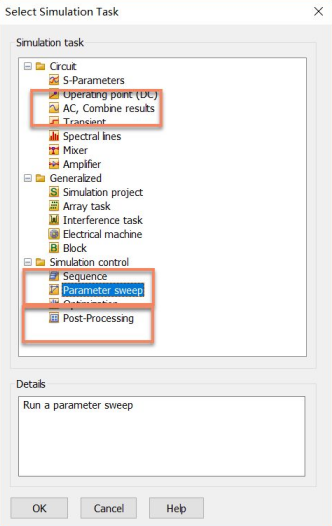

如上一篇中的第一种情形我们给不同的端口配上一定的幅度相位可以创建一个sweep、ac和post processing的的任务组合，如下图所示：

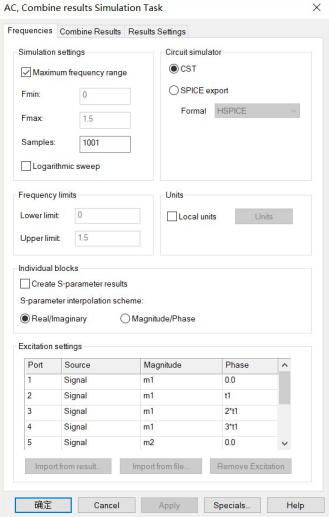

首先创建一个ac任务，将每个单元的幅度根据需要设置成两个参数m1、m2，后面我们在sweep里扫描的时候把m1=1,m2=0的状态就是第一组振子工作，第二组不工作的意思。同时对相位设置成t1间隔的相位差，改变t1可以改变波位指向，实际情况应该利用单元间距和波位角度进行公示描述，这里做了简化。

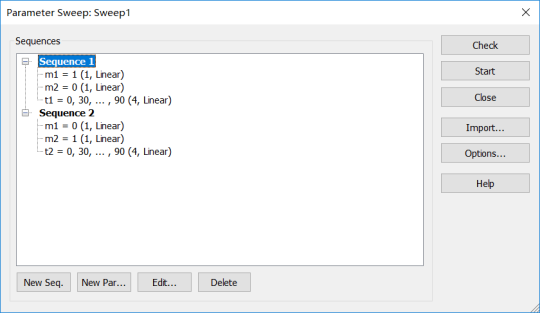

参数扫描就分有两个序列，每个序列只有一组阵列在工作。

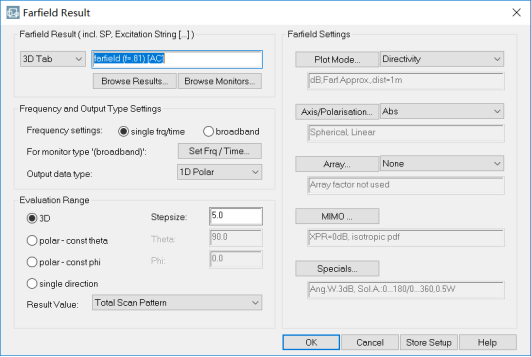

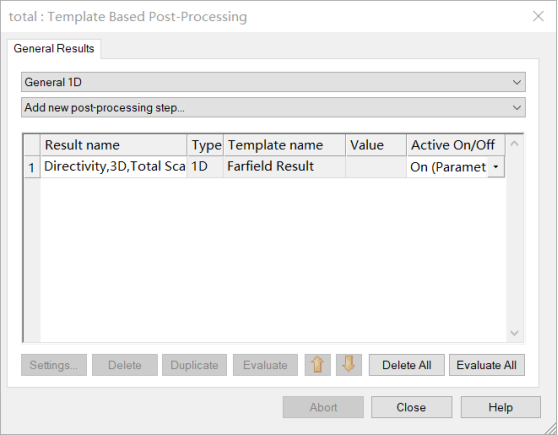

在post-processing里设置total scan为目标，如下图所示：
把ac1和pp1拖拽到sweep1下，如下图所示：

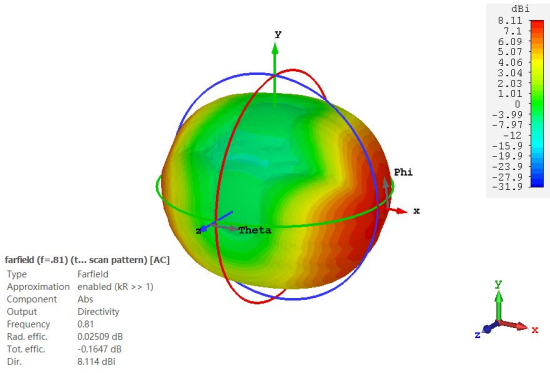

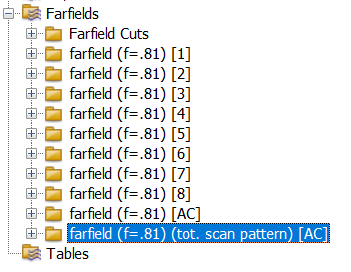

点击update完成仿真，回到3d里farfield下有一组totalscan的结果，如下图所示：
通过以上这些操作，利用后处理模版完成total scan方向图的快速扫描来代替手动的一个个幅度相位的输入。在cst设计工作室中如何利用好嵌套的扫描后处理可以帮助用户高效的得到一些结果。
（内容、图片来源：cst仿真专家之路公众号，侵删）
