本期将介绍如何在cst软件中得到total scan方向图。
case1

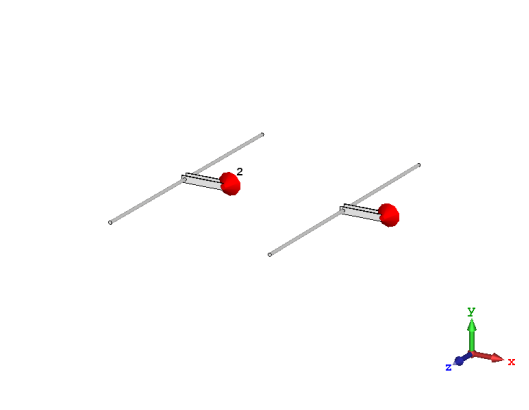

首先以两个dipole天线为例，如下图所示：
我们完成这个两单元阵的仿真，可以在远场结果看到各个频点的结果如下图所示：
我们可以在combine按钮下任意合成不同幅度相位下的结果如下图所示：

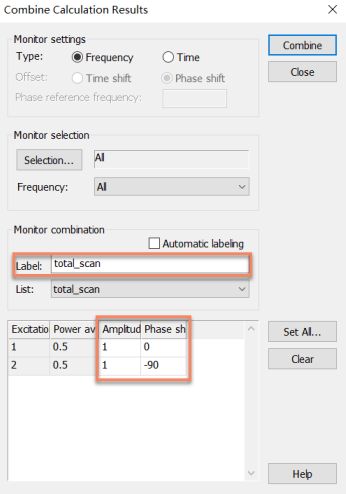

这里我们将两个端口的幅度都设为1，port2与port1，相位差-90度，并取名为total_scan，如下图所示：

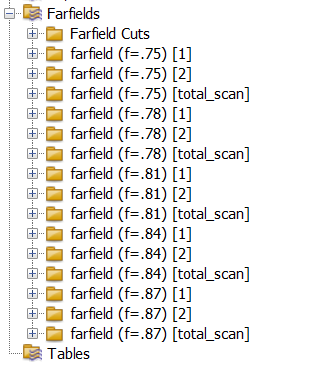

点击combine，得到一组新的远场方向图如下：

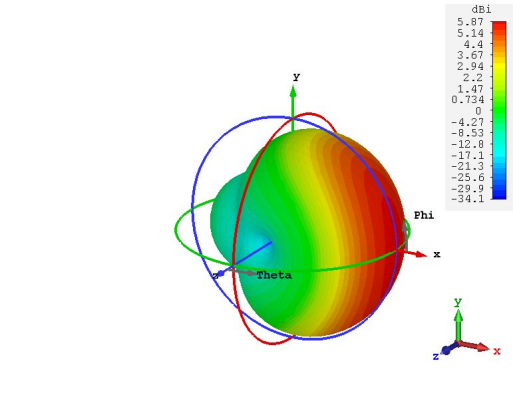

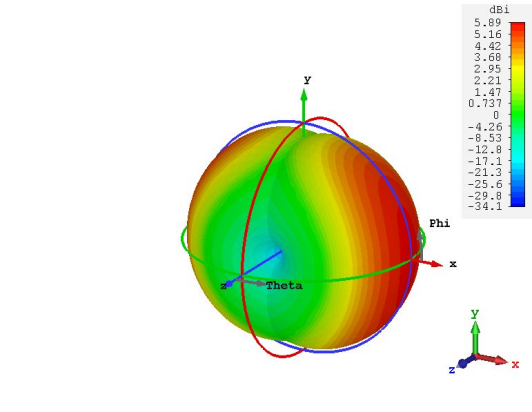

例如这里farfield(f=.81)[total_scan]就是等幅，相位差-90度的心型方向图，结果如下图所示：

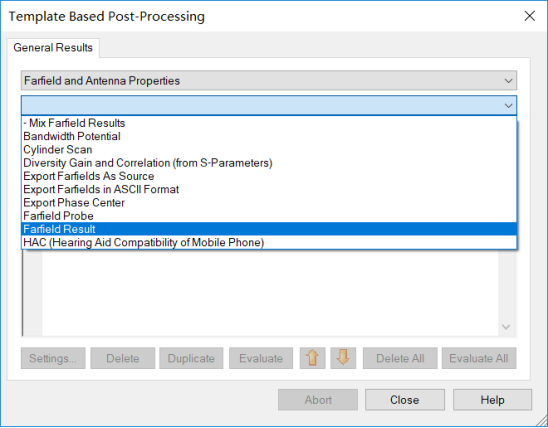

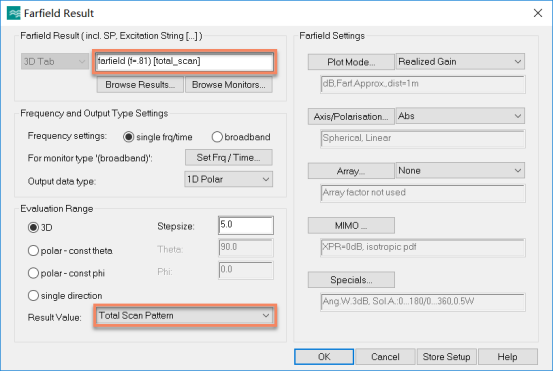

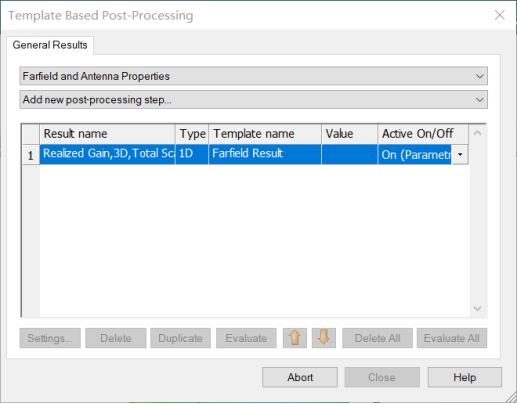

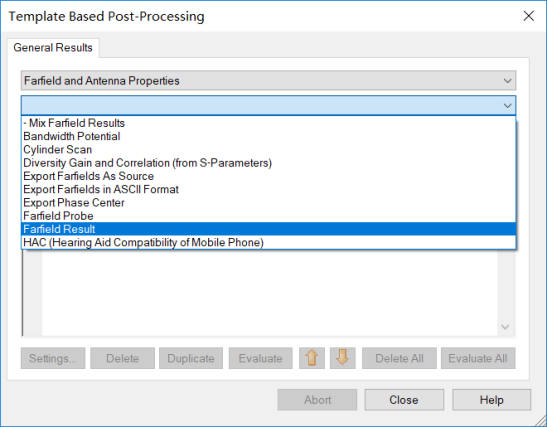

打开farfield result后处理（post-processing）模版，如下图所示设置：

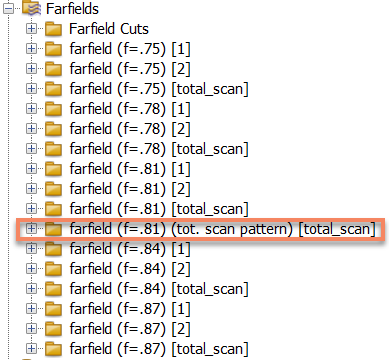

通过上述设置，我们希望将所有的farfield(f=.81)[total_scan]的结果进行合并显示。点击evaluate，在farfield下得到一个新的文件夹，如下图所示：
这里的farfield(f=.81)（tot.scan pattern）[total_scan]文件夹下只记录了刚才一种幅度相位分析的结果。

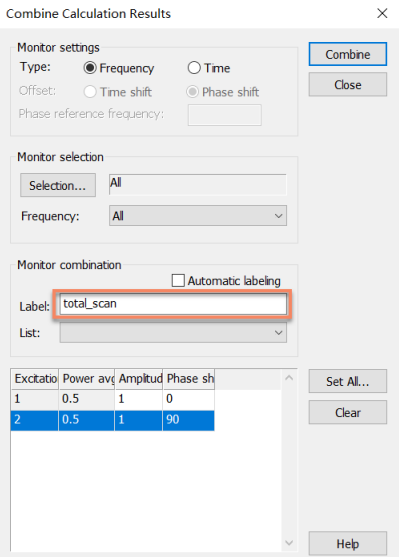

我们再一次打开combine calculation result，如下图所示：

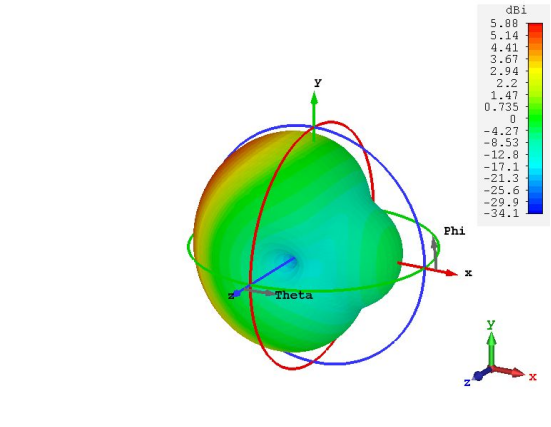

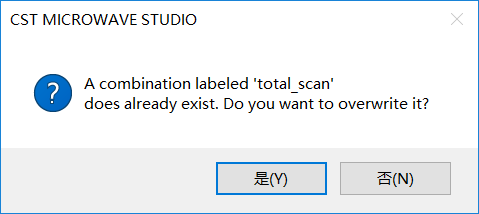

点击combine，并选择y，这里farfield(f=.81)[total_scan]就是等幅，相位差90度的心型方向图，结果如下图所示：

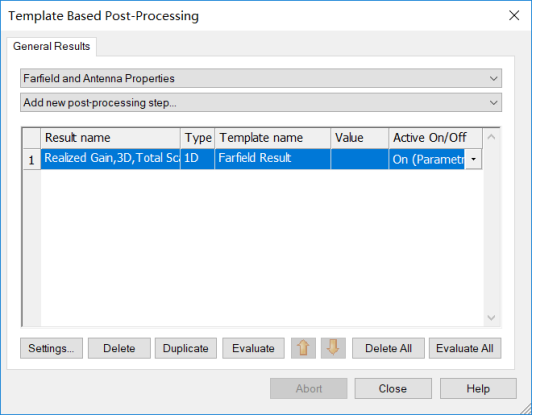

我们再到后处理模版中点击evaluate，如下图所示：
这样，刚才farfield(f=.81)（tot.scan pattern）[total_scan]文件夹下又记录了刚才一种幅度相位分析的结果。并且得到了两种幅度相位分布下的合成方向图，如下图所示：
以上这种情况适合于将所有端口都求解完毕情况下，对不同的幅度相位进行加权后，用total_scan这个后处理功能合成方向图的覆盖情况。
case2
我们再介绍另一种使用的情形。

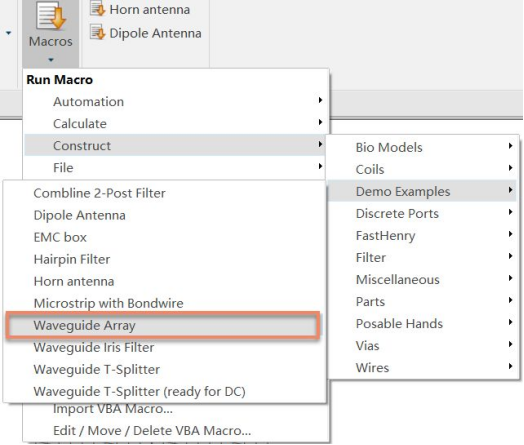

建一个新的仿真文件，并点击如下创建波导阵列的宏，如下图所示:

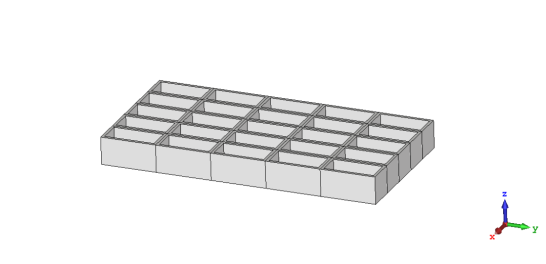

自动生成一个5x5的波导阵列，如下图所示：

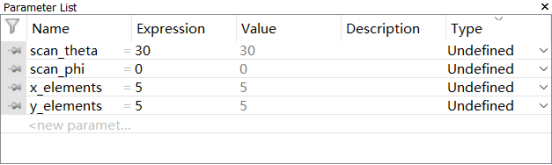

这个模型已经参数化了4个参数如下图所示：

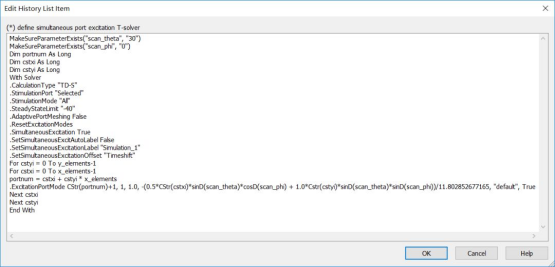

根据histroy list的语句可见，每个端口的激励的time shift (phase shift)都和scan_theta;scan_phi相关，如下图所示：

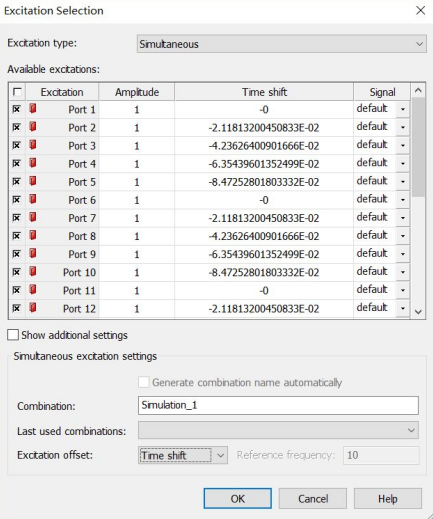

例如scan_theta=30;scan_phi=0时，各个端口激励的time shift (phase shift)如下图所示：

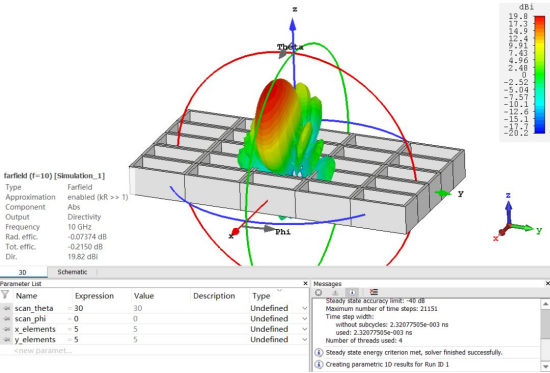

这里点击update，可以得到整个阵列指向scan_theta=30;scan_phi=0的结果，如下图所示：

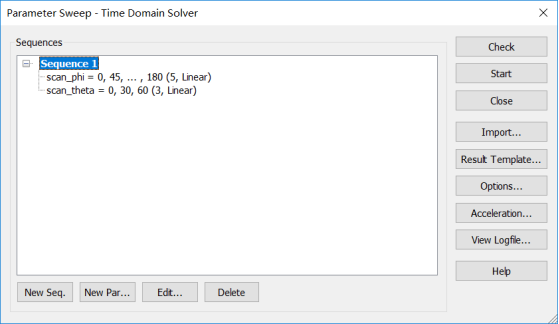

我们做一个参数的扫描scan_theta=0:30:60;scan_phi=0:45:180，如下图所示：

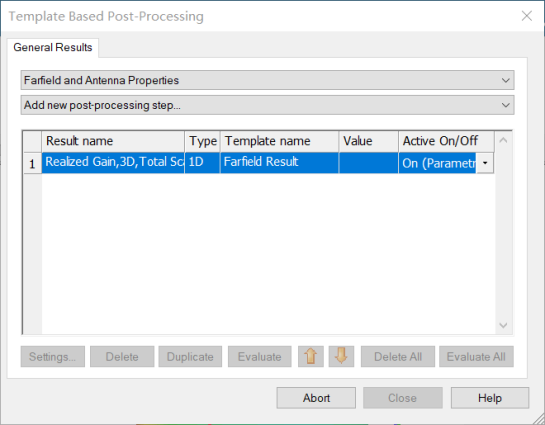

点击resut template模版如下图所示：

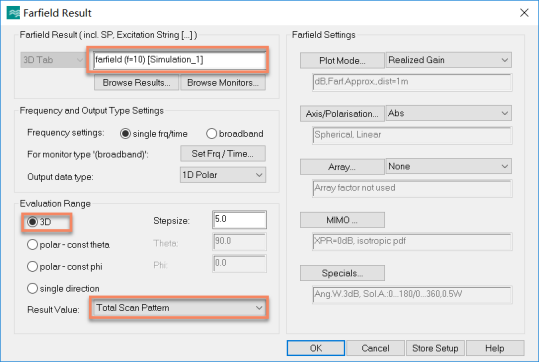

点击all setting，并选择total_scan patterm，如下图所示：
点击ok，完成后处理模版的设置。
通过以上cst软件会对不同的theta和phi进行扫描，并将所有的在farfield(f=10)simulation_1激励下的结果合成一张total scan的方向图。

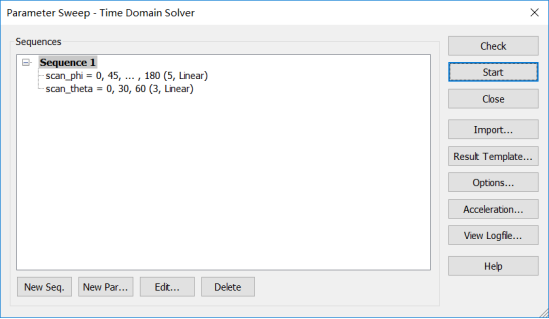

我们点击start开始仿真，如下图所示：

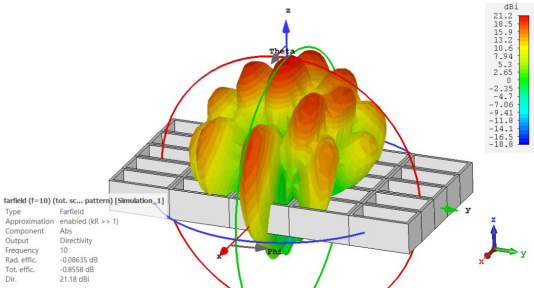

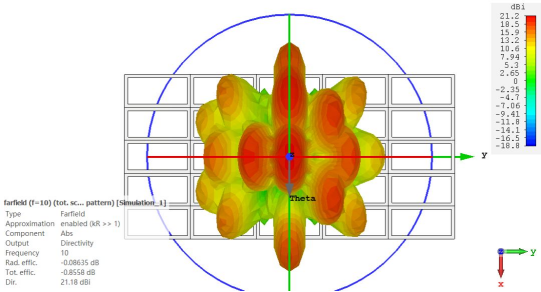

这样就得到这15个波位上的合成方向图如下图所示：
本期我们介绍了total scan两种使用方法。cst软件的这项后处理可以帮助用户分析阵列天线的波束覆盖情况。欢迎大家转载转发!
（内容、图片来源：cst软件仿真专家之路公众号，侵删）
