在 cst 工作室进行微带线或带状线仿真时，设置的波导端口的大小会影响端口模式和端口阻抗。因此为开放结构定义波导端口时，我们首先要通过 cst 自带的宏命令计算出波导端口的扩展系数 k，再基于扩展系数定义波导端口，通过这种方式可以确保端口阻抗误差小于 1%。

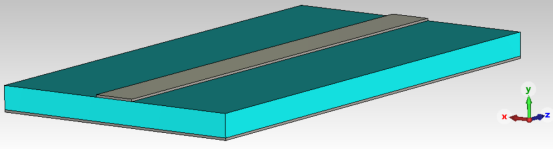

以下图所示微带线为例，微带线宽度为 1.8mm，厚度为 0.1mm；介质板厚度为 1mm，介电常数为 4.3。已知微带线的相关参数后，再通过宏命令即可计算出端口的扩展系数。

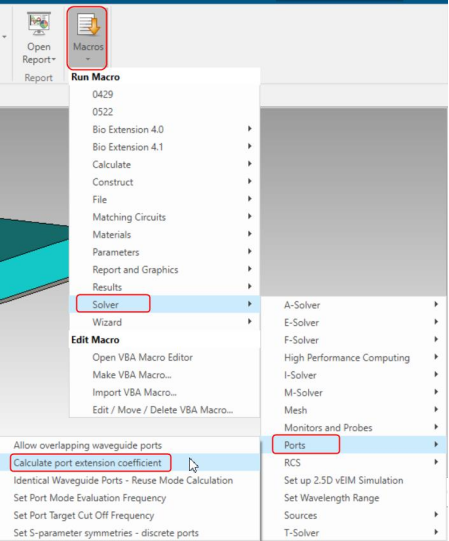

如下图所示，点击 home 选项卡下的 macros 图标，在下拉菜单中依次选择 solver > ports > calculate port extension coefficient ，弹出对话框。

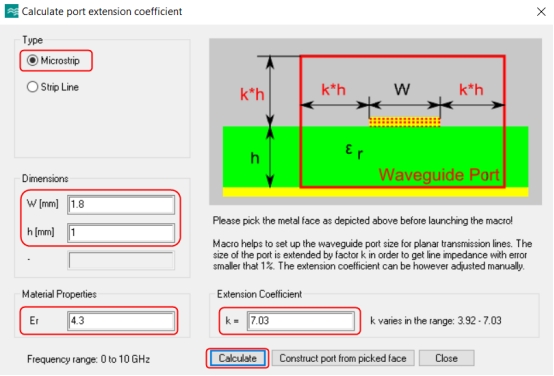

如下图所示，在 calculate port extension coefficient 对话框中，在 type 一栏选择 microstrip；在dimensions 区域中，w 一栏输入微带线的宽度 1.8mm，在 h 一栏输入介质板的厚度 1mm；在 er 一栏输入微带线的介电常数 4.3。点击 calculate 按钮后，在 extension coefficient 区域会显示计算得到的扩展系数为 7.03，结合对话框中的波导端口设置示意图，用户便可以设置合适的波导端口进行仿真。k 的取值范围一般在 5-10 之间，它取决于微带线宽度与介质板厚度之比、相对介电常数以及最大仿真频率。

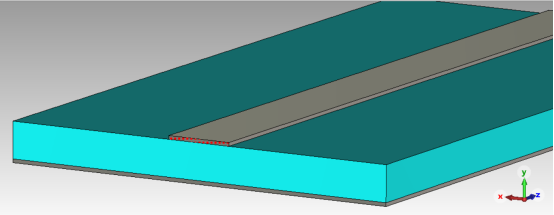

在 modeling 选项卡下点击 picks 的下拉菜单，选择 pick face（或者按快捷键 f），双击选中微带线的截面，如下图所示。

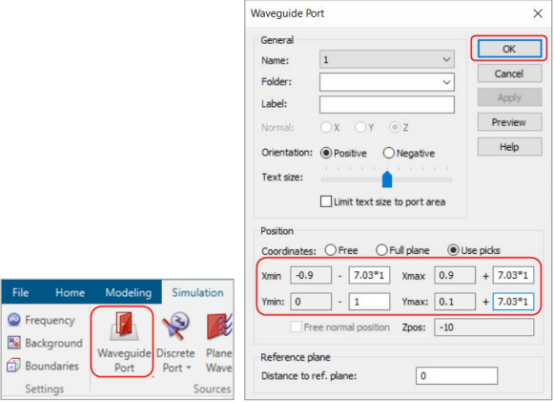

在 simulation 选项卡下，点击 waveguide port 图标，弹出波导端口对话框，在 xmin、xmax、ymax 方向上输入端口扩展系数��乘以介质板的厚度 h；在 y 轴负方向上（ymin）仅向下延伸到参考地平面，然后点击 ok 按钮完成。

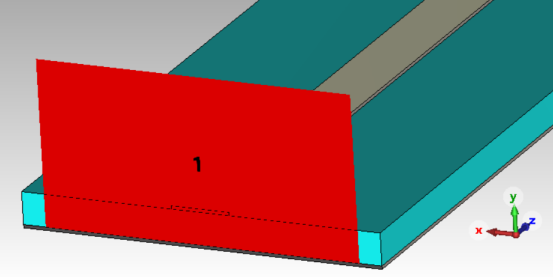

设置好的波导端口如下所示：
