场探针（field probe）用于在瞬态分析过程中或者频域中记录指定位置（空间中某一点）的电场或磁场值。 在时域求解器中，通过设置探针可以记录指定位置处的场随时间变化的曲线。

例如想要观测微带线上的信号传输情况，可以设置贴近微带线表面的场探针来实现。在

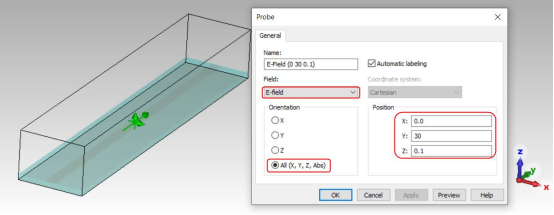

simulation 选项卡下 monitors 一栏，点击 field probe 按钮，进入探针设置对话框。如下图所示，在field 一栏的下拉菜单中，选择电场（e-field）； 在 orientation 一栏选择探针的方向为 all(x, y, z, abs)，创建一组包含所有方向的探针。探针的具体坐标位置在 position 一栏输入，还可以点击preview 按钮预览探针在模型中的位置。确认之后，点击 ok 按钮完成设置。

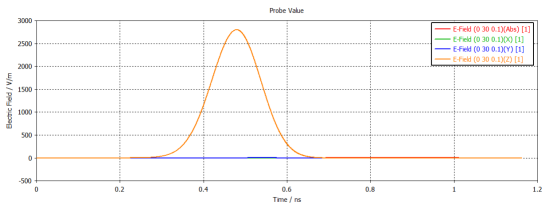

仿真完成后，在 navigation tree > 1d results > probes 文件夹下查看探针结果。时域求解直接得到的探针结果位于 probe signals 文件夹中，也就是探针的“时间信号”。如下图所示，探针记录了x/y/z 三个方向的电场分量值，以及总的电场绝对值（abs）。从各个电场分量幅值可以看出，该点电场沿 z 轴方向；x 轴和 y 轴方向的电场值约为 0，可以忽略不计。

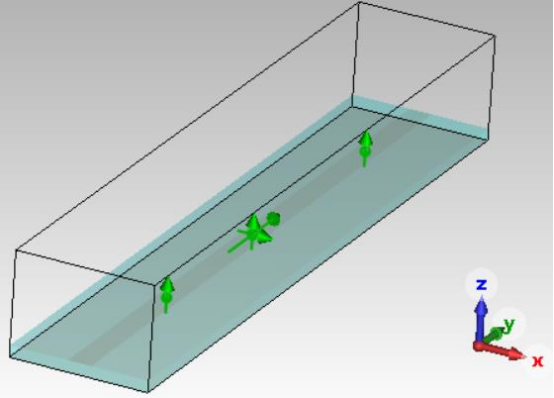

如下图所示，按照同样的方式，沿着微带线方向多设置了两个探针，用以观测沿微带线传输

方向上各点的电场时间信号，进而得出在微带线上传输的信号随距离衰减的情况。

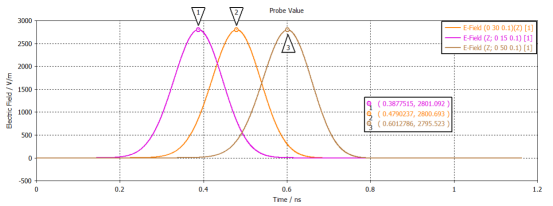

通过设置多个电场探针，仿真完成后得到沿微带线传输方向上电场随时间变化的曲线，如下

图所示。可以看出微带线几乎不损耗能量；随着传输距离的增加，在微带线上传输的信号衰减很小。
