在cst的时域求解器中，可以设置电压监视器来得到电压值。首先在模型中创建一条曲线（curve），再基于这条曲线定义电压监视器（voltage monitor）；需要注意的是目前仅支持为时域计算定义电压监视器。
电压监视器通过沿定义的曲线路径对电场 e 进行积分得到电压值，曲线可以是闭合的，也可以是非闭合的。由于仿真得到的具体电场值是位于网格边缘上的，因此积分计算使用的是曲线路径的网格映射，而不是原始曲线路径。由此也可以看出网格剖分对于电场值以及积分路径的精确度至关重要。
下面举例说明如何使用电压监视器获取电压值：

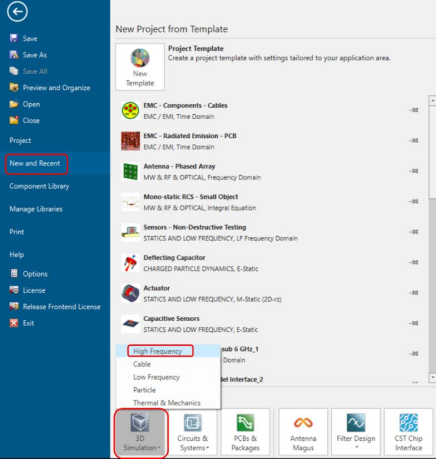

1. 首先新建一个仿真工程（在此示例中我们选择不使用仿真模板创建新的仿真工程）：启动cst 后，点击功能区的 file 选项卡，进入到下图所示的界面。选择 new and recent，点击页面左下角的 3d simulation，在其下拉菜单中选择 high frequency 后，进入到 仿真工程界面。

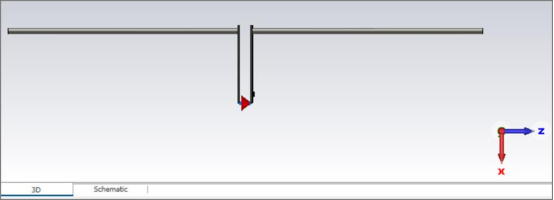

2.在功能区的 home 选项卡下通过宏命令：macros > construct > demo examples > dipole antenna 自动创建偶极子天线模型以及完成相关仿真设置。运行宏命令后 3d 窗口中模型如下图所示：

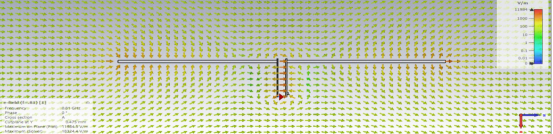

3. 首先仿真观察一下电场分布情况，可以看到电场矢量主要是沿 z 轴方向分布。

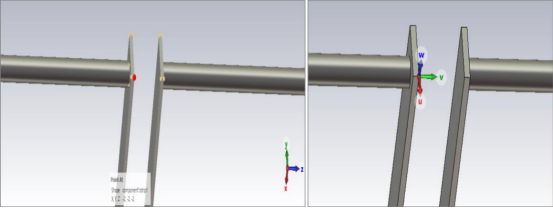

4. 根据电场分布，绘制一条沿 z 轴方向的曲线作为电场积分路径。由于通过 curves 创建的线只能在 xy 平面内，因此先按快捷键 p，双击选取下图所示的点，然后点击快捷键 w 将局部坐标系 wcs 对齐到该点。同样地，局部坐标系创建的线只能在 uv 平面内。

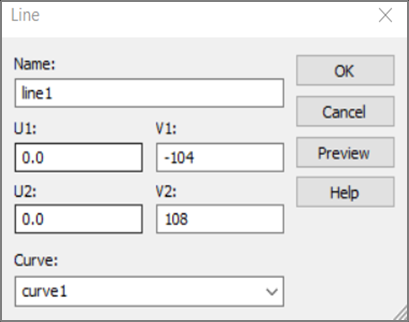

在 modeling 选项卡下，选择 curves 下拉菜单中的 line，按 esc 键弹出对话框，按下图所示输入线段的起点和终点，绘制相应的路径曲线，点击 ok 完成。

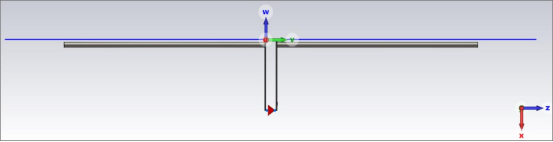

线段创建完成，如下图所示：

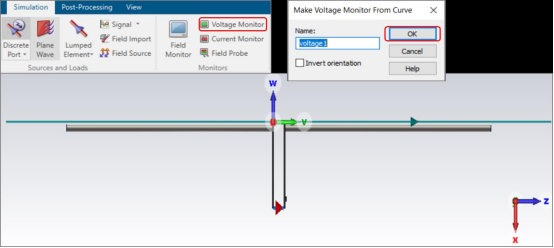

5. 基于曲线创建电压监视器：如下图所示，点击 simulation 选项卡下的 voltage monitor 图标，在 3d 窗口中双击选中创建的曲线，弹出 make voltage monitor from curve 对话框，点击 ok 完成，成功创建电压监视器。曲线上的箭头表示其方向，可以勾选对话框中的 invert orientation 选项反转方向。反转箭头方向只会将电压随时间变化的曲线取负，并不会影响电压随频率变化的曲线。

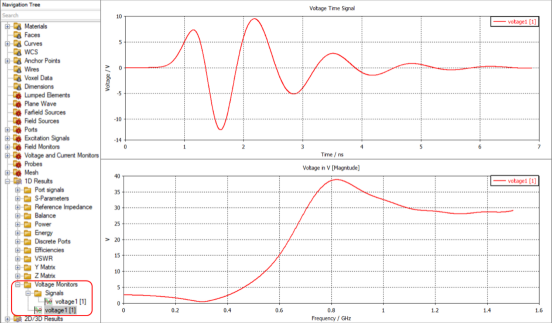

6. 启动仿真，仿真结束后，可以在导航树（navigation tree）中 1d results 下的 voltage monitors 文件夹访问电压监视器的结果。 如下图所示，可以查看电压随时间变化的曲线，以及经过傅里叶变换得到的电压随频率变化的曲线。
