设置背景属性是电磁仿真必不可少的一环，背景属性的作用是填充边界盒子内的未定义空

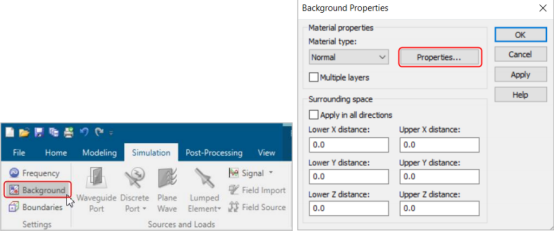

间。在 cst 功能区的 simulation 选项卡下点击 background 图标，弹出 background properties 对话框，即可进行背景属性的设置，如下图所示。

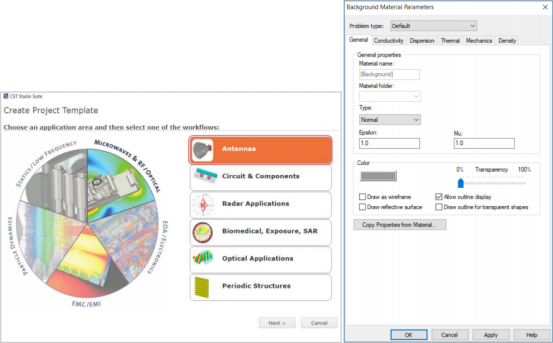

在 background properties 对话框中，点击 properties 按钮，在弹出的 background material parameters 对话框中可以自定义背景材料属性。如果是通过仿真工程模板逐步创建的仿真工程，那么会根据具体的应用自动设置好背景属性。如下方左图所示，在仿真模板中选择 microwaves & rf / optical > antennas，则背景材料会自动设为真空（vacuum），如下方右图所示。

background properties 对话框中 surrounding space 一栏可用于在结构周围添加一些额外空间。

例如进行天线以及 rcs 仿真时，就需要额外增加一些空间用于实现准确的远场计算。我们可以使用 open 边界，然后在背景属性对话框中通过 surrounding space 在结构和边界之间添加计算区域的空间，从而达到和 open (add space)同样的效果。

如下图所示，在 xyz 轴六个方向上手动输入所需增加空间的大小。请注意，所有输入的数值必须是正数。
