之前写过一期sar仿真，sar仿真需要power loss density监视器。

仿真实例018：均匀头模型和天线sar比吸收率仿真案例

最后也提到了可以只定义e场监视器，再提取power loss density。这期我们看一下这个小技巧。

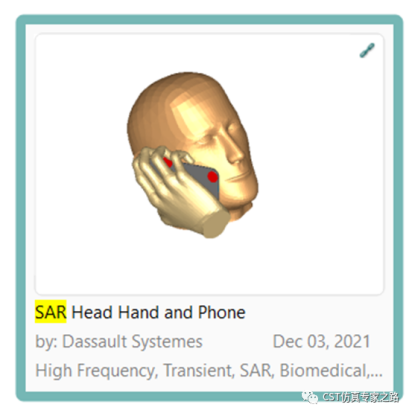

用同样的自带模型，

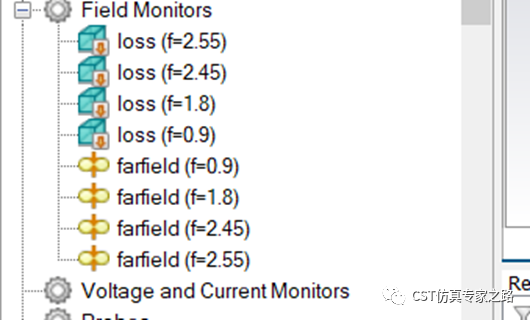

模型本身自带损耗监视器：

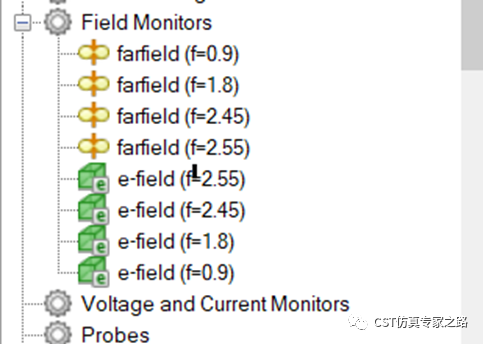

我们将loss都改成e：

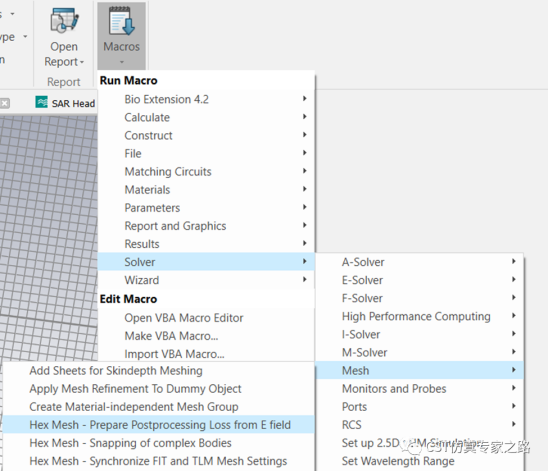

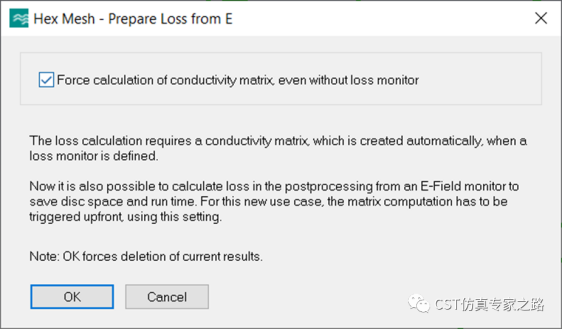

并且仿真之前运行宏：

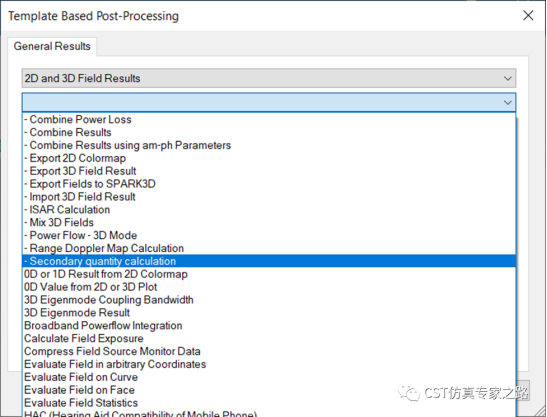

然后仿真时间就会快一点，结果数据也会少一些。仿真结束后，后处理提取二级量：

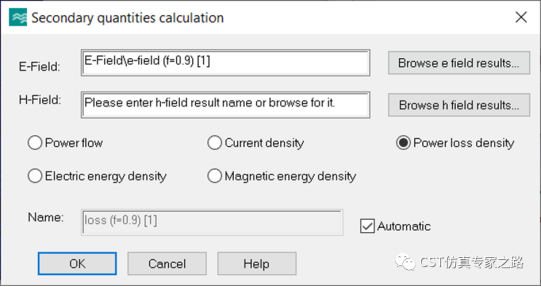

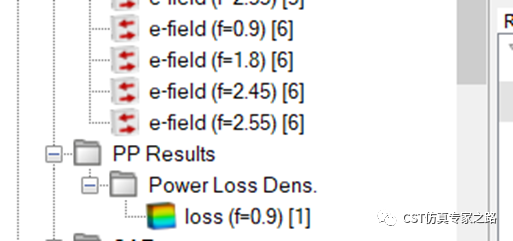

evaluate后处理，这样又得到了power loss density：

然后正常提取sar即可。

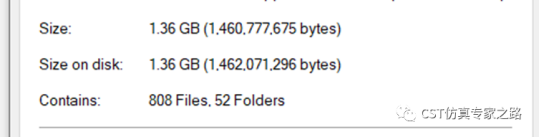

对比两个方法计算完sar后的数据量：

loss：

e：

小结：

1.   e场提取损耗场需要前处理macro和后处理。

2.   该方法能够部分加速sar计算（仿真部分），更主要的sar加速技巧是sub-volume，就是部分区域定义监视器。

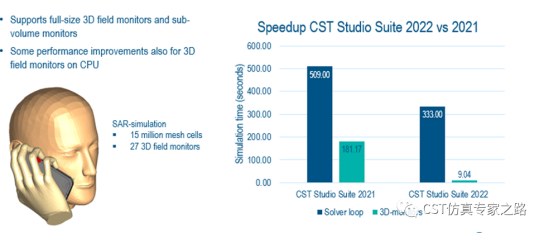

3.   2022版本中，场监视器可用gpu加速，sar计算效率更高，所以该方法提速不再明显。

（内容、图片来源：cst仿真专家之路公众号，侵删）
