作者 | zhou ming

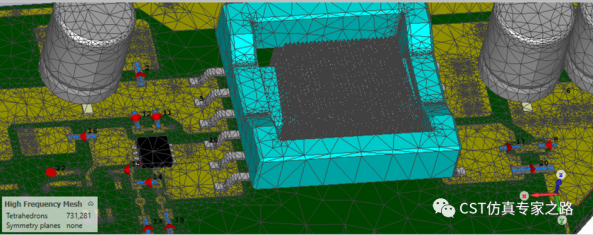

在正式介绍idem应用之前，我先给大家讲一个客户最近遇到的问题。客户正在做电源ce仿真，pcb上的关键的磁性器件如变压器、电感等都采用全3d建模，这对软件的求解能力和精度提出了很高的要求。

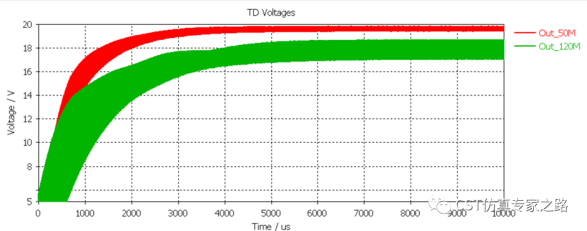

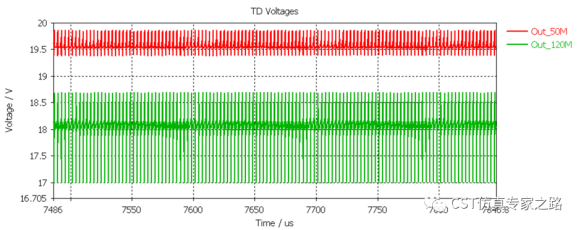

客户在仿真时发现：3d计算时使用的f-solver，当仿真频段设置0-50m和0-120m两种情况时，仿真出来的输出电压有很大差异，如下图所示，放大之后可以明显看出电源输出out的电压直流和交流分量都不一致。
为什么会产生这么大的差异呢？我们首先要了解cst的场路协同仿真是如何工作的。以电源模块ce仿真为例，cst design studio的标准场路联合仿真流程，需要首先进行3d计算出s参数，在电路中使用s参数来描述3d模块。在3d计算过程中，很多常见的因素（例如网格设置、边界设置、求解器精度设置、端口设置等）都会导致得到的s参数不满足无源性和因果性的要求。关于无源性和因果性，感兴趣的小伙伴可以参考仿真实例006：用idemwork提取宽带宏模型（上），里面有详细的解释。
那么怎样才能确保得到准确的s参数呢？除了3d仿真时采用正确的设置外，还需要用到一个重要的工具——idem。idem是simulia cst软件下的一个专业工具，它不仅仅可以把s参数转换成宏电路模型，更重要的是提升s参数的精度，确保结果满足无源性和因果性的要求，从而得到正确的emc仿真结果。
接下来我将会给大家展示idem的处理过程。

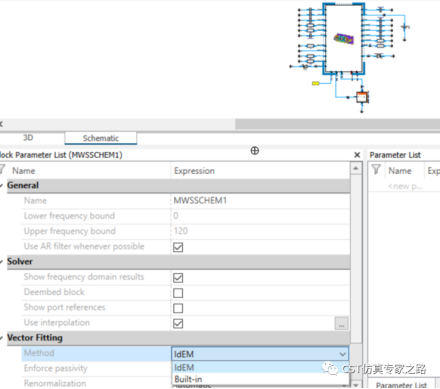

1. 在ds工作室里点击中间的3d图标，下面的vector fitting/method选择idem。这里需要说明的是，从cst2023版本开始，idem已经完全集成在ds工作室里面，但是需要单独购买license。

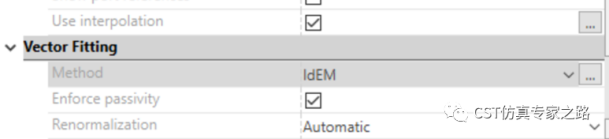

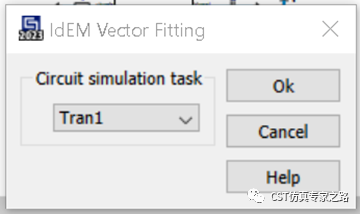

2. 点击idem右侧的“...”，然后点击ok，软件会自动调用idem。

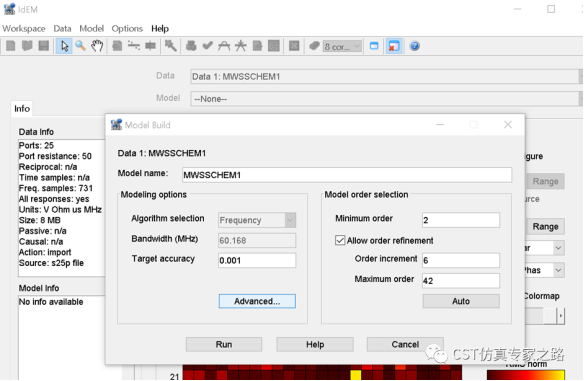

3. idem是一个非常强大的工具，正常情况下按照默认的设置就能解决问题，如果仿真结果还不理想，可以参考以下设置。点击model/build，弹出下面的对话框，点击advanced。

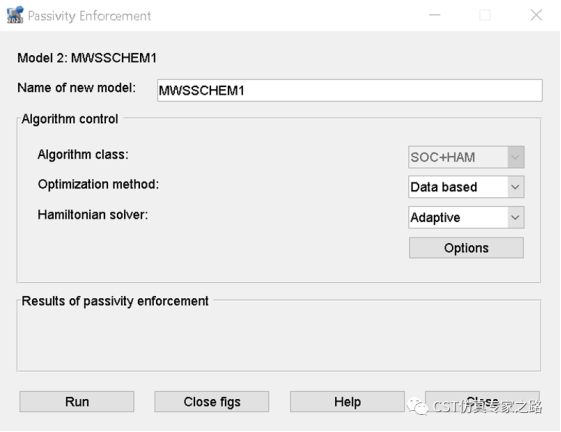

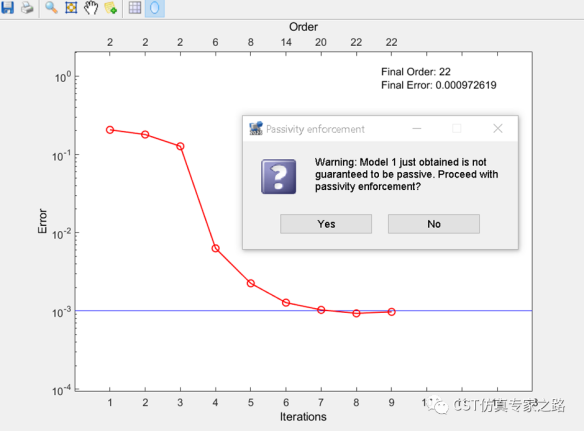

4. 分别对fitting options和passivity enforcement option进行调整，强制无源性处理。

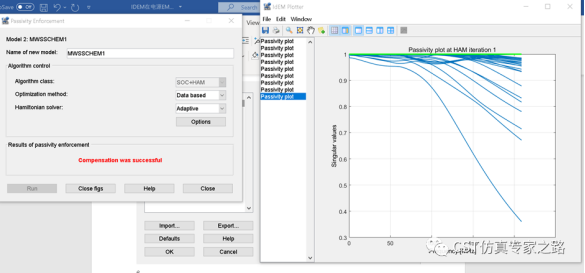

5. 点击run之后，我们可以看到所有的数据已经提示“compensation was successful”。

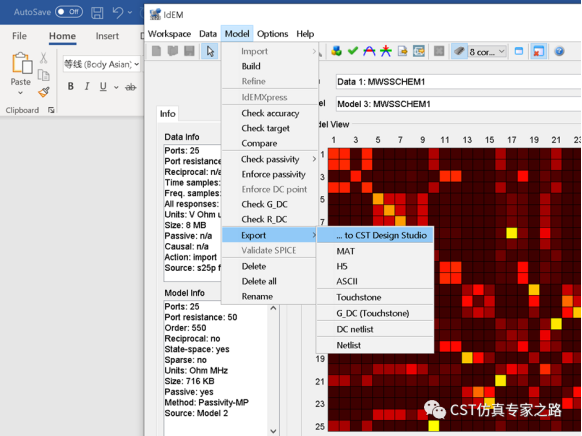

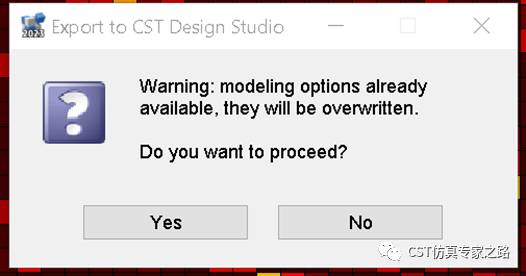

6. 回到idem主界面，点击model/export/to cst design studio,点击yes。到此为止，idem处理告一段落。

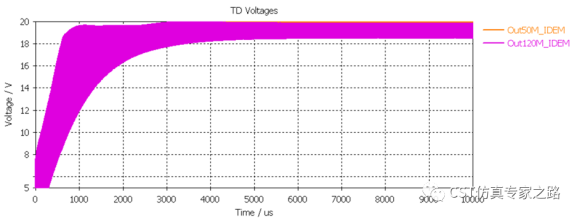

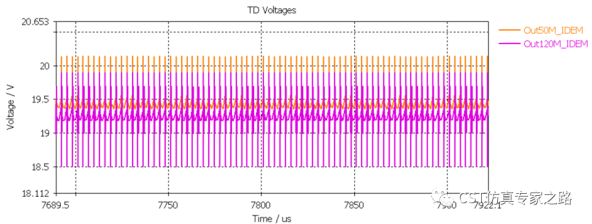

8. 回到电路工作室，重新运行trans任务，我们直接看看仿真结果对比吧。可以看到结果一致性很好，放大后可以看到直流偏置有很小的差异，这不会对emc结果造成影响。
（内容、图片来源：cst仿真专家之路公众号，侵删）
