作者 | zhou ming

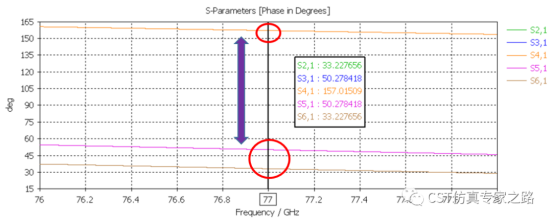

上一期我们提到馈电网络存在相位差，从上图可以看出，s41与s51的相位差超过100度，s51与s61的相位差也超过了10度，过大的相位差不仅会影响阵列天线的波束指向，还会导致天线出现副瓣抬升、增益下降等现象。

本期我们介绍如何使用cst针对馈电网络的相位差进行快速补齐、优化，具体方法如下：

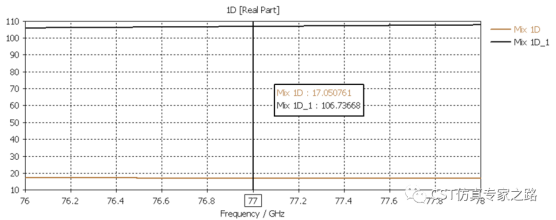

1、首先利用cst的后处理计算各端口的相位差，我们选择s51的相位作为基准，其他s参数的相位和s51相减，得到下面的相位差。

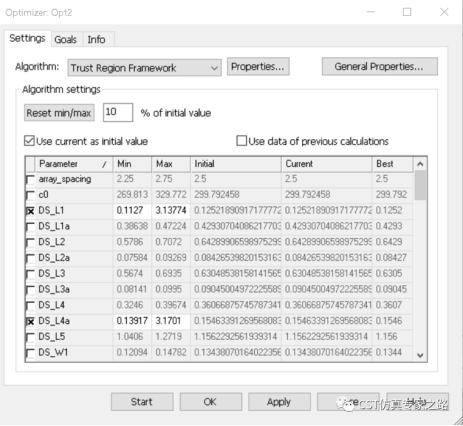

2、在task里面创建一个优化流程，选择需要调整的微带线长度变量作为被优化的变量，设置好参数变化范围。

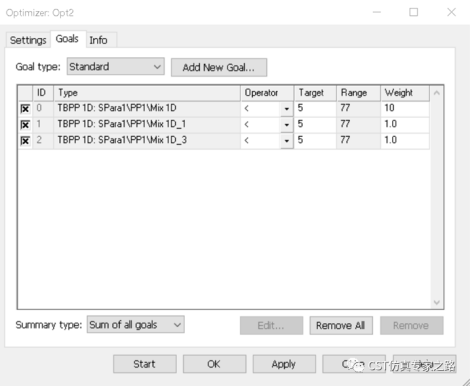

3、选择相位差作为优化目标，target设置小于5度。

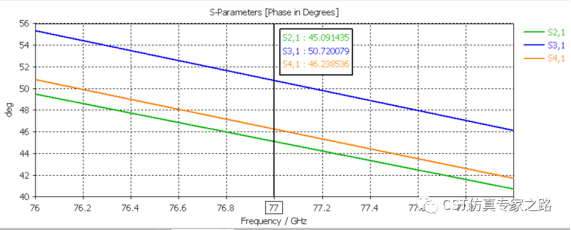

4、点击start之后，cst迅速得到了优化后的结果，我们可以看到相位差已经小于5度。

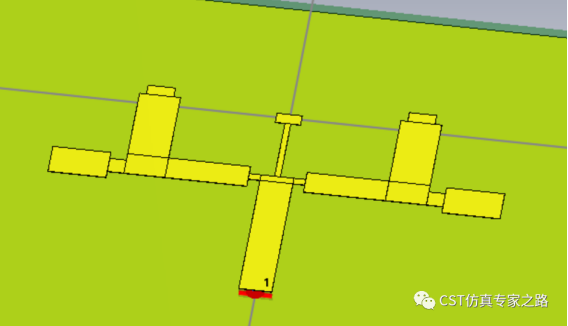

5、接下来我们把电路图自动生成3d模型，为后续的馈电网络和天线阵子协同仿真做好准备。

（内容、图片来源：cst仿真专家之路公众号，侵删）
