如何在fd3d里面对优化结果和综合目标进行对比-和记娱乐怡情博娱188

作者 | 魏云飞

我们在fd3d里面综合得到了滤波器的s参数和耦合矩阵。那么这个s参数和耦合矩阵就是优化所要达到的目标。当我们在cst里面创建了相应的滤波器3d模型后，则经过仿真会得到滤波器的s参数。那么我们可以把在cst里面仿真得到的.snp文件导入到fd3d里面，从而和目标s参数进行对比。并可提取仿真得到的耦合矩阵，进而和目标耦合矩阵相比较，从而可以看出优化结果和目标相差多远。

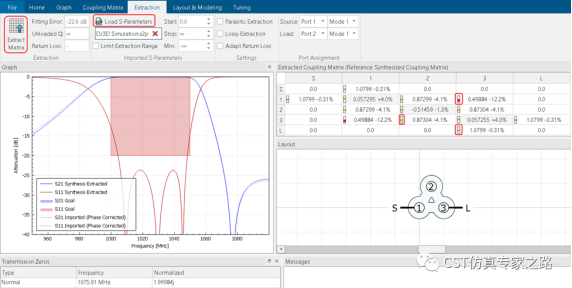

在extraction页面，点击“load s-parameters”则可以读取需要导入的s参数。会看到左下s参数视图中虚线为导入的s11和s22。点击最左上角的“extraction matrix”则可以提取导入结果的耦合矩阵。在右上部分可以看到耦合矩阵里面的系数带有百分之xx，这就是提取优化的耦合矩阵和综合的耦合矩阵相差的百分比。红色代表相差较远，绿色表示优化的结果基本达到了综合的目标。

（内容、图片来源：cst仿真专家之路公众号，侵删）
