作者 | 魏云飞

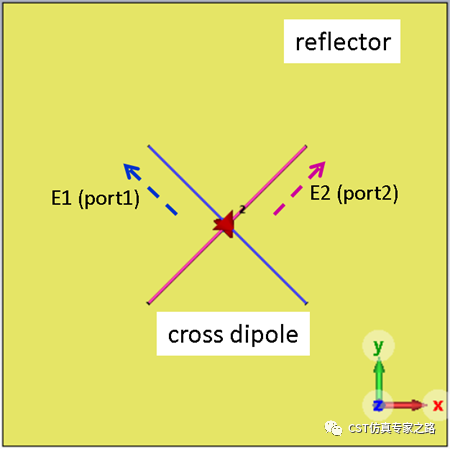

基站天线基本都是±45°极化，那么在cst软件中如何查看这种45°极化天线的远场辐射方向图？下面以一个带有反射板的交叉振子为例，假设工作频率在21ghz（只是随便做个例子）。针对这种特殊极化的天线需要在farfield plot里面做一下设置。

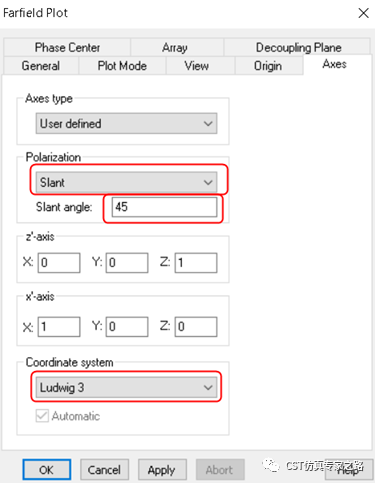

在farfield plot中 axes页面，polarization里面选择“slant”极化，极化角度“slant angle”输入45。再在coordinate system里面选择“ludwig3”。这样我们对45度极化天线的远场设置完毕。

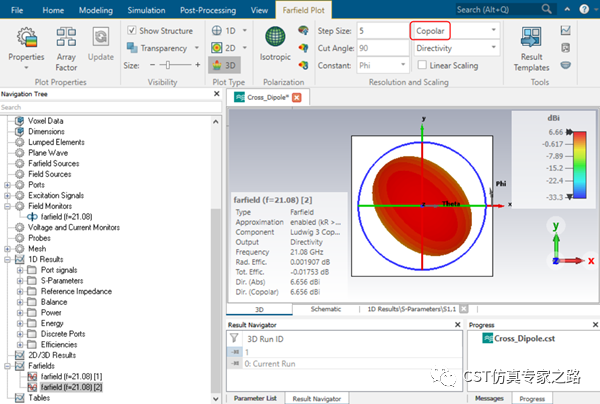

现在回到farfield plot页面，在farfields plot结果里面，假设查看端口2的copolar（下图红框处），端口2是 45°极化的振子，则其方向图如下图所示。

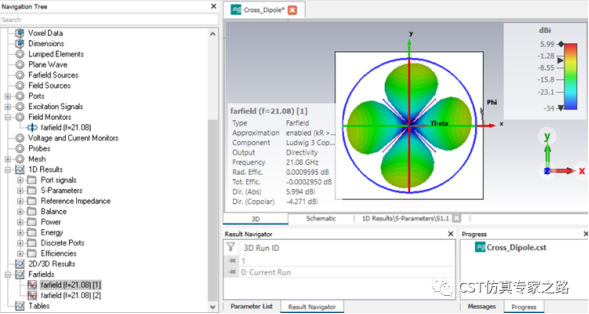

那么此时端口1的方向图为端口2的交叉极化，如下图所示。

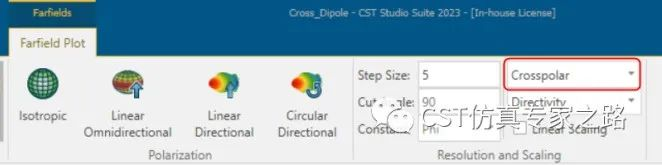

另外，如果在farfields plot选择crosspolar，此时端口1为-45°极化的主极化方向图，而端口2为端口1的交叉极化方向图。

（内容、图片来源：cst仿真专家之路公众号，侵删）
