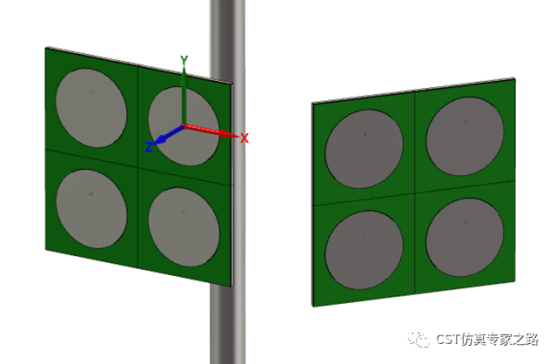

当我们在使用双向混合求解功能（bi-directional hybrid solver task）时，软件会引导用户定义platform和source，从而自动生成场监视器及场源。不知你是否留意到，场源区域的生成会根据源天线的位置发生变化。如下例中同样的天线，以不同的角度放置，左侧天线1平面垂直于z轴，右侧天线2平面与坐标轴形成50°夹角。（混合求解任务的设置方法不再赘述，有需要的话可以参照cst 2022 混合求解任务的场路联合仿真（上））

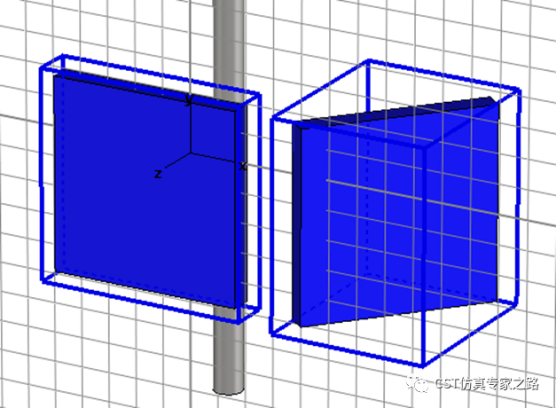

在过去的软件版本中，对于场源的计算要求计算域与坐标轴对齐，如下图中在platform工程中，蓝色实体表示单独计算两个天线所得场源结果，蓝色线所框区域为platform所生成的新的场源监视器，可以看到对于天线2所需要计算的区域比天线1大出不少，这导致更长的仿真时间，内存消耗也更大。

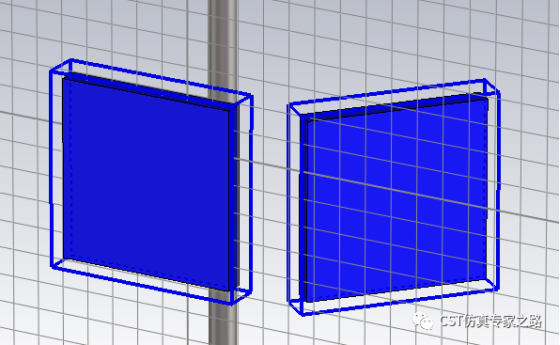

cst 2022的新功能支持倾斜位置的场源，通过同样的操作在cst 2022中所得模型如下图。可以发现在platform工程中，天线2所对应的场源监视器不再需要与坐标轴对齐，区域大小与天线1相同，相比之前的版本，新功能对双向混合求解的计算效率的提高不言而喻。

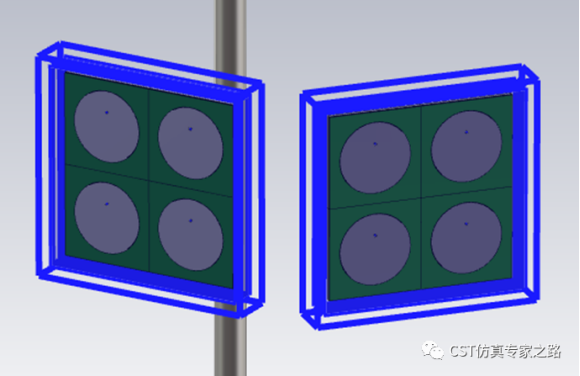

另外，场源计算区域在asembly都是可视的。
目前该功能支持t（源）和i或f（平台）求解器的混合。

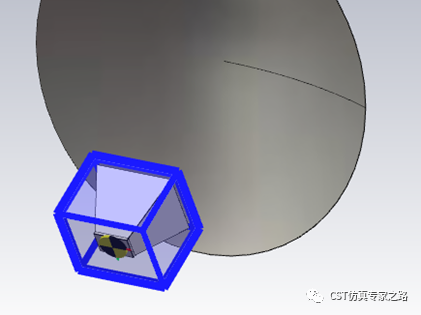

对该功能感兴趣的用户不妨自己试一下，想偷懒的话可以直接打开cst 2022 component library中的reflector antenna hybrid solver这个例子，可以注意到其中喇叭天线为45°倾斜角度，观察一下它的场源区域。
总结：倾斜场源功能减小了在platform计算场源的区域大小，提高了双向混合求解的计算效率。
（内容、图片来源：cst仿真专家之路公众号，侵删）
