作者 | zhou ming

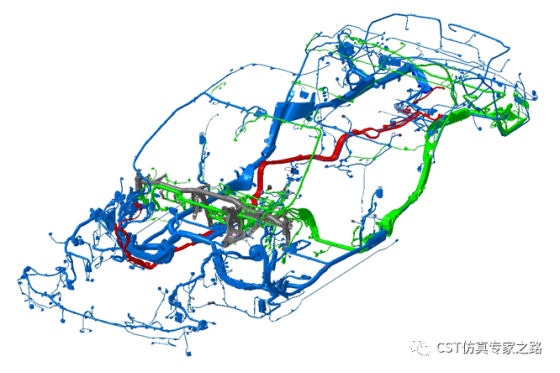

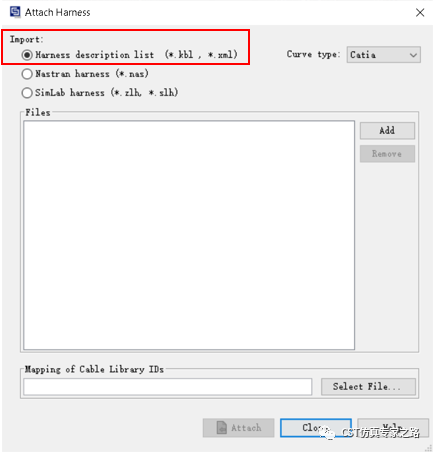

在电动汽车的emc仿真中，cable的影响越来越大，无论是emi发射问题，还是ems抗扰问题，以及相互的耦合分析，都离不开cable的精确建模。使用cst对汽车cable建模，可以采用三种方法。第一种是借助达索3de平台，将cable模型直接导入cst（）；第二种是直接导入线束模型，如下图所示；第三种是借助cst的cable to 3d功能快速实现cable的建模（cst2023版本新功能介绍——第三期：通过cable工作室创建3d cable模型），今天我们来看一个cable to 3d的应用案例。
通常大家拿到的cable模型，如下图所示，这种模型缺少内部细节，不能直接用来做emc仿真。在开始建模之前要拿到cable的规格书，得到cable的线径、介质层厚度、介电常数等参数。通常大家拿到的cable模型，如下图所示，这种模型缺少内部细节，不能直接用来做emc仿真。在开始建模之前要拿到cable的规格书，得到cable的线径、介质层厚度、介电常数等参数。
接下来给大家介绍建模的过程。

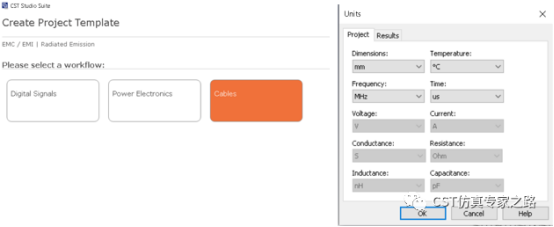

1、进入cst模板，选择emc->re->cables，进入cable工作室，设置好单位。

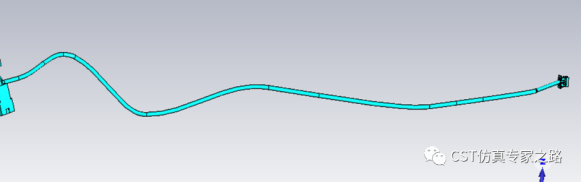

2、导入cable的3d模型，此时的cable模型是没有内部细节的，只是一个外观。

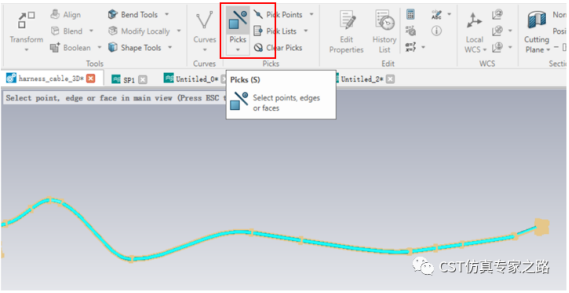

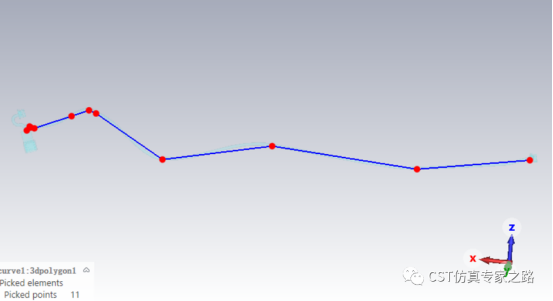

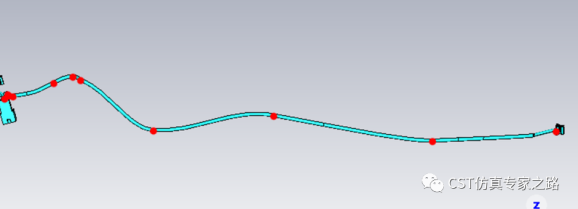

3、沿着cable的走势，依次在cable上选择多个点，注意要按顺序。cable有折弯的地方可以多选几个点，确保得到比较准确的cable形状。

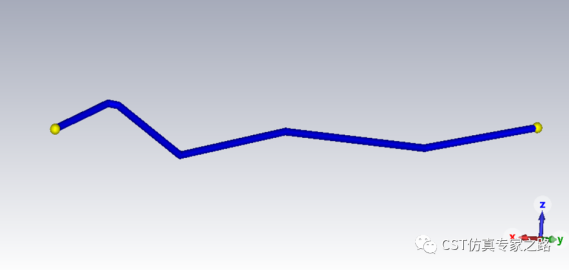

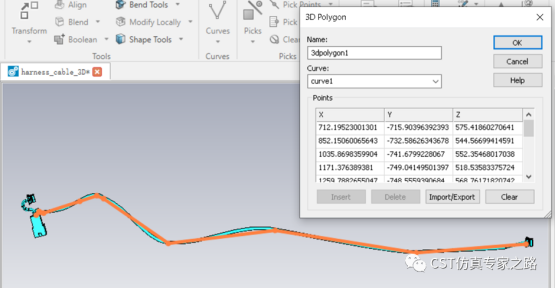

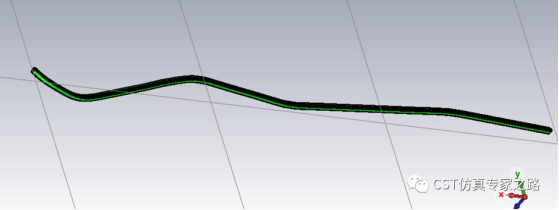

4、创建3d curve，curve类型选择3d polygon，可以看到我们之前选的点已经全部录入，可以对cable进行预览，点击ok。3d curve创建成功。

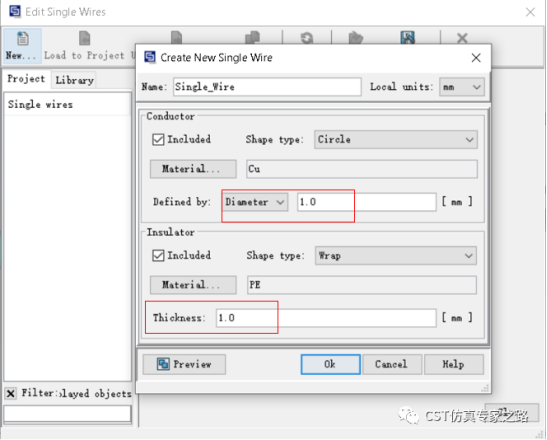

5、接下来根据cable的规格设置cable的类型。我们要建模的线缆是由三根单线组成的，因此我们选择single wire。输入金属线径以及绝缘层的厚度，选择正确的材料。

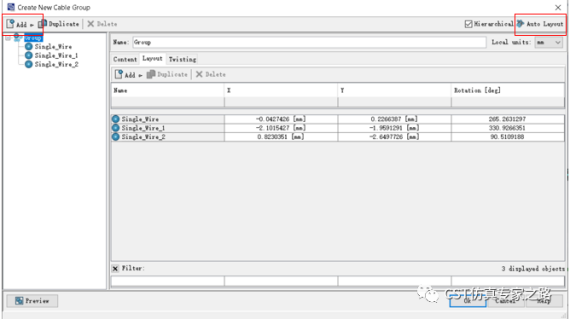

6、接下来创建cable group模型。点击add，添加之前创建好的single wire，因为cable内部包含了三根线，因此add三次。再点击auto layout，点击ok。

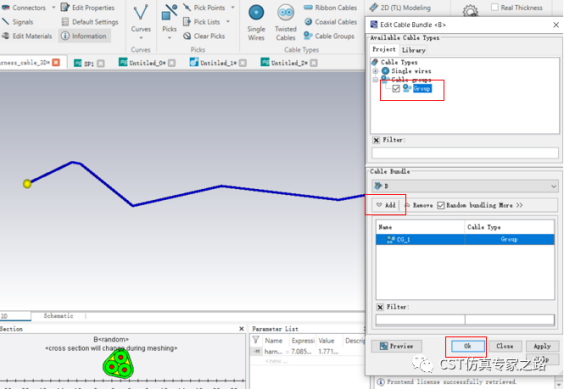

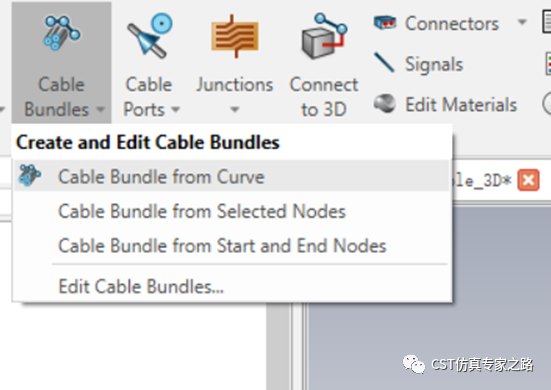

7、接下来选择cable bundle from curve，选择之前创建好的curve。在弹出的对话框中选择创建好的cable group，依次点击add->ok。这时候cable的2d模型已经创建完毕。

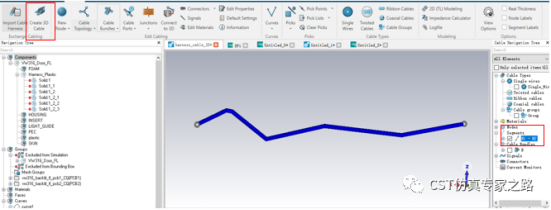

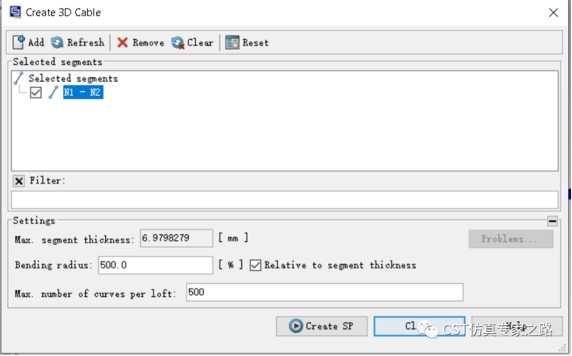

8、2d cable模型创建好之后，可以直接添加port进行仿真。不过今天我们重点介绍的的cable to 3d功能。接下来勾选segments，继续点击create 3d cable->create sp。

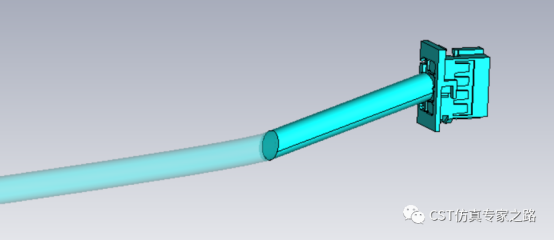

9、3d cable创建完毕。放大后看看细节，完美。
（内容、图片来源：cst仿真专家之路公众号，侵删）
