作者 | 魏云飞

如果我们有一个滤波器的cst软件的3d模型，那么在cst软件里面进行优化之后，需要和这款滤波器综合得到的耦合矩阵进行相比较，我们怎么才能从cst软件的3d界面进入到fd3d的界面？

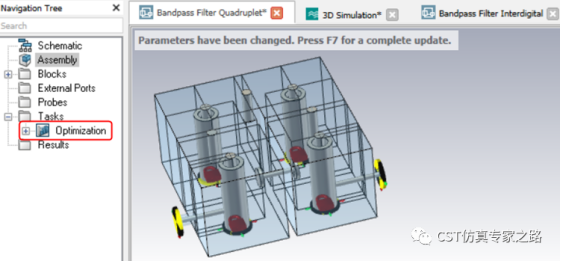

这里以cst软件中自带的例子bandpass filter quadruplet为例来说明。由于cst和fd3d之间的是基于优化才会紧密联系在一起，因此我们从cst软件进入fd3d也是通过assembly界面下建立的optimization或者通过3d simulation下面的optimizer进入fd3d，如下图。

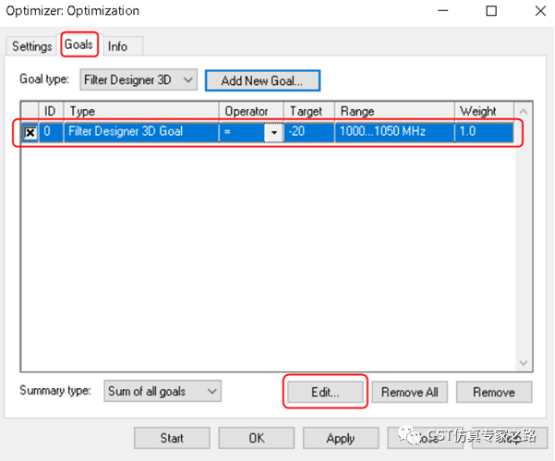

打开“optimizer”，界面如下，点击“goals”，id号为0的filter designer 3d goal，则会看到下面“edit”按钮会变亮，这时点击“edit”按钮，则会自动打开fd3d的界面。

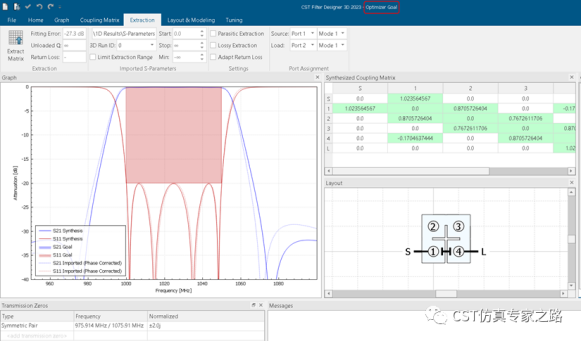

同时在打开的fd3d界面的工程标题带有“optimal goal”字样，说明这样的fd3d工程是作为优化用的。

（内容、图片来源：cst仿真专家之路公众号，侵删）
