group delay 频率群延时是指信号通过器件的频率的振幅包络的时延，是频率相关的函数。如果是两端口滤波器结构，可直接通过后处理：filter analysis->group delay time 来计算两端口的群延迟。本期我们讨论另一种情况，单端口天线的群延时手动提取。

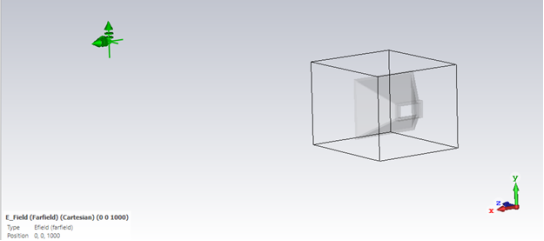

这里我们用cst宏自带喇叭天线为例。首先定义远场e-probe,然后进行正常的天线仿真，拿到s参数。

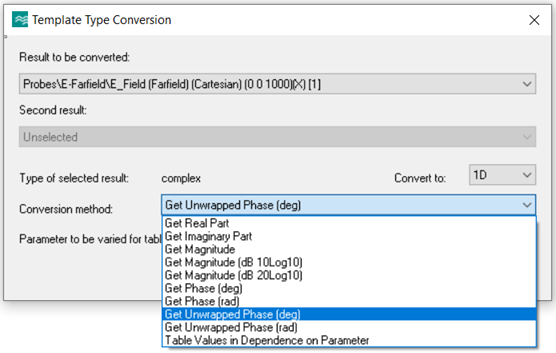

用后处理general1d -> convert template type, 然后选择探针结果，以x方向结果为例，选择“unwrap the phase(deg)”。这样获取的相位才能用来计算groupdelay。

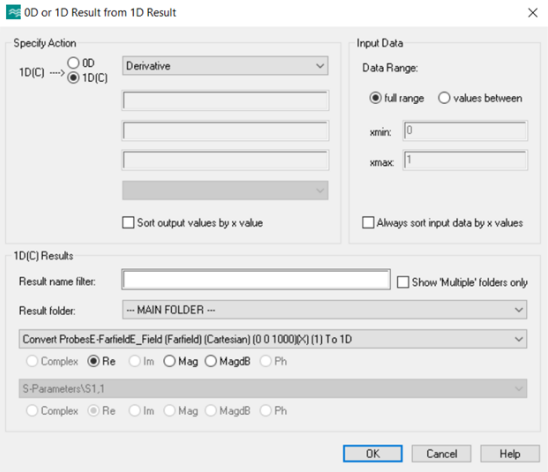

下一步对相位进行求导，后处理general1d -> 0d or 1d result from 1d result, 1d results 选择刚刚convert 结果。

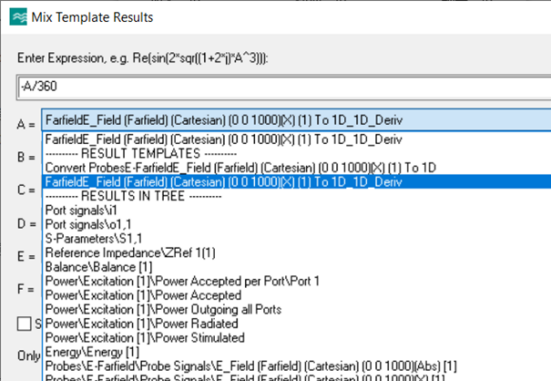

下一步计算群延时，后处理general1d -> mix template results, 输入-a/360,然后a设为刚刚的导数计算结果。

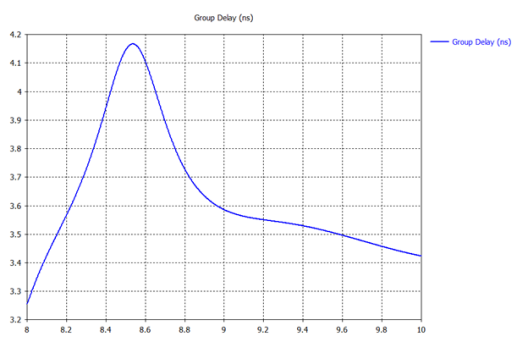

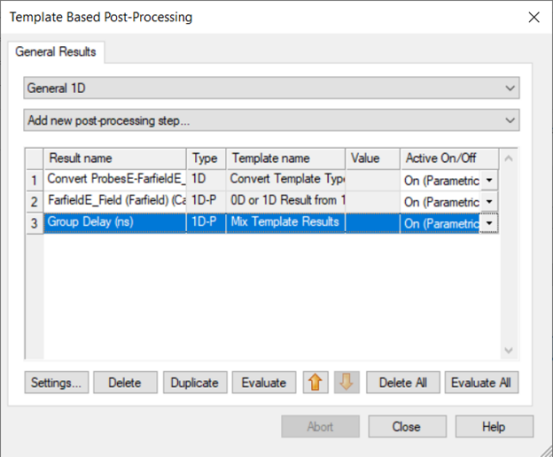

根据需要修改名字，这里我们将“mix1d“改为"group delay (ns)"。运行三个后处理（evaluate all），便可得到三个结果曲线：
此外，如果在第一个后处理用unwrapthe phase (rad), 也就是弧度代替角度，那么在第三个后处理的公式则变成-a/(2*pi), 结果一样。谢谢观赏，有问题请文后留言。
（内容、图片来源：cst仿真专家之路公众号，侵删）
