本期将介绍如何仿真coverage efficiency和coverage threshold。最近5g天线的研究非常火热，我们再更新一篇用户的需求。

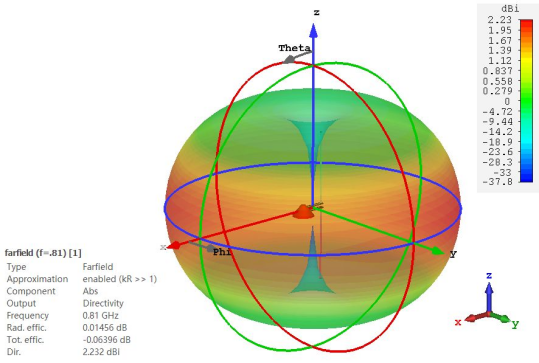

首先我们用cst自带的一个dipole demo来做演示，仿真完成后会得到一个天线的3d方向图，这里dipole的苹果图如下图所示：

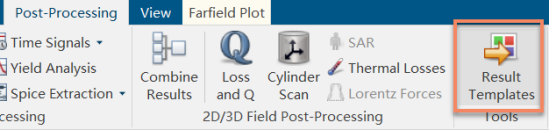

点击post-processing下的result templates如下图所示：

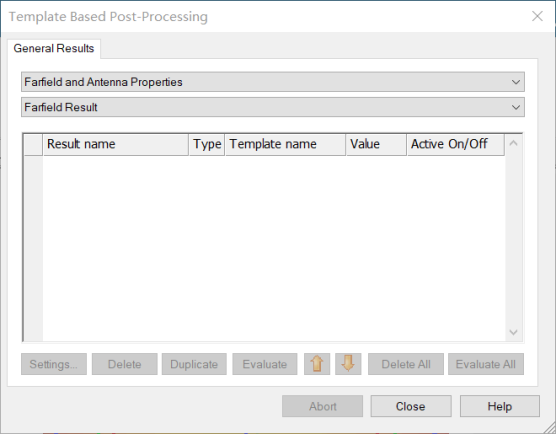

选择farfiled result如下图所示：

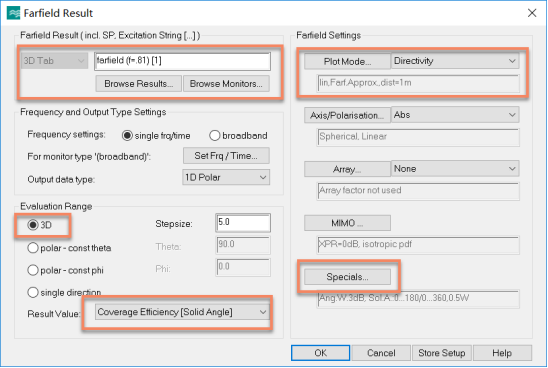

选择all setting进入如下设置页面：

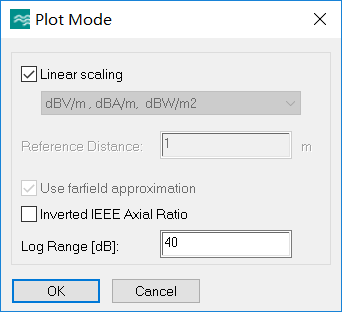

上图中我们需要在browse result中选择需要分析的方向图（包括total scan后的结果），在evaluation range下选择3d，并选择coverage effiency来分析方向图对某一给定门限下的覆盖率。plot mode下给为线性如下图所示：

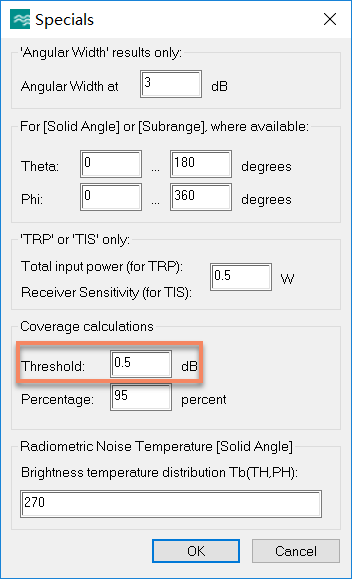

点击special设置门限值，这里讲threshold设为0.5db，即分析方向性系数（增益）大于0.5db的比率，如下图所示：

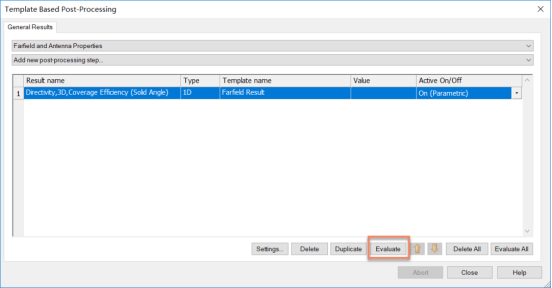

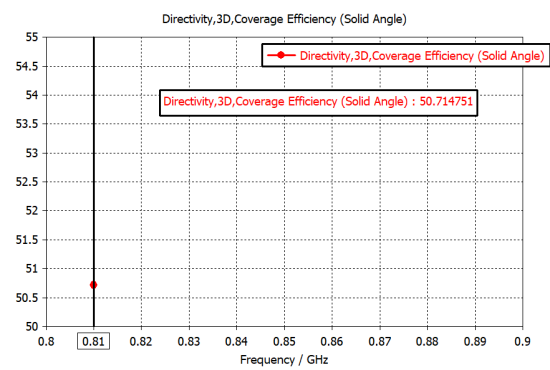

点击evaluate，得到下图的数值，即空域内50.7%的方向性系数大于0.5db。

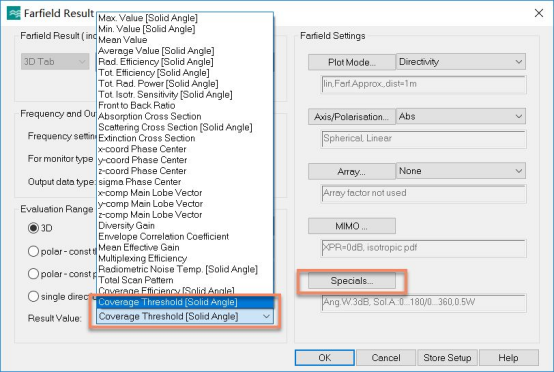

我们再回到刚才all setting界面下，把分析的内容改为 coverage threshold，如下图所示：

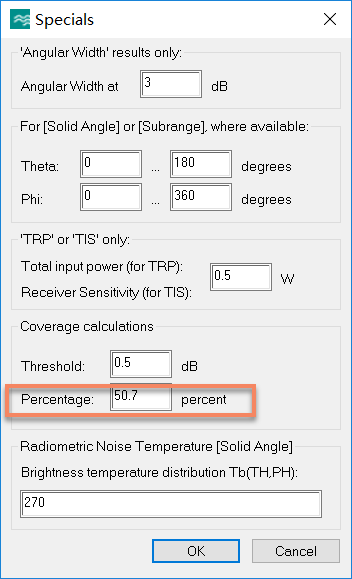

点击special，将percentage改成正好刚才算出来的50.7%,进行一下验证，如下图所示：

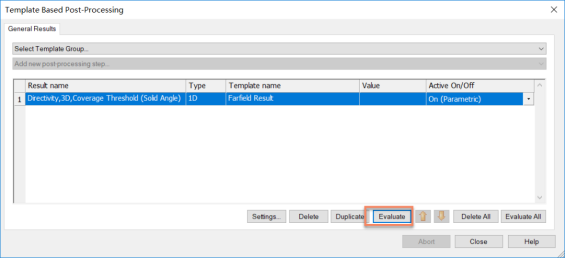

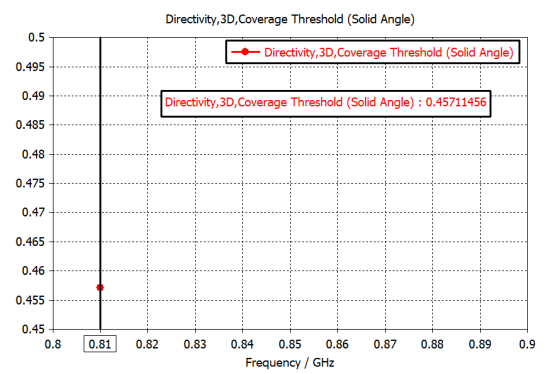

点击evaluate，得到下图的数值，即空域内50.7%的方向性系数大于0.457db。
这两者略有差距是因为3d方向图是5°间距的采样，提高采样精度后可以分析得更准确。
（内容、图片来源：cst仿真专家之路公众号，侵删）
