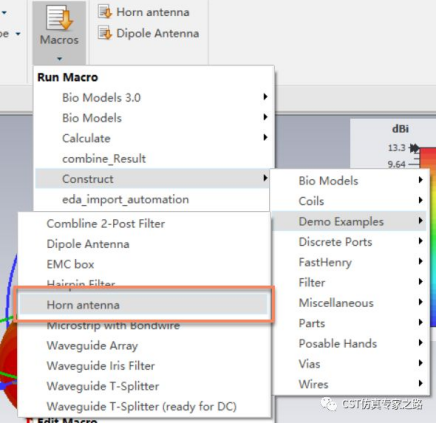

首先我们打开cst软件时先创建一个天线，这里以系统自带的喇叭天线为例，大家都可以用宏命令直接得到天线：

在完成仿真后点击farfield方向图

可以得到一个方向图如下图所示：

看极化的最简单的方法是直接点击下图的图标，如linear directional就是线计划：

点完之后，我们可以看到farfield的导航栏变成如下图所示:

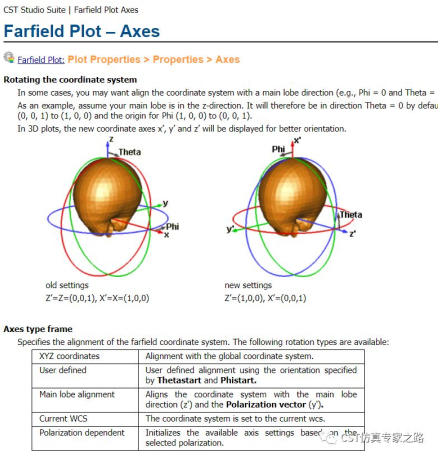

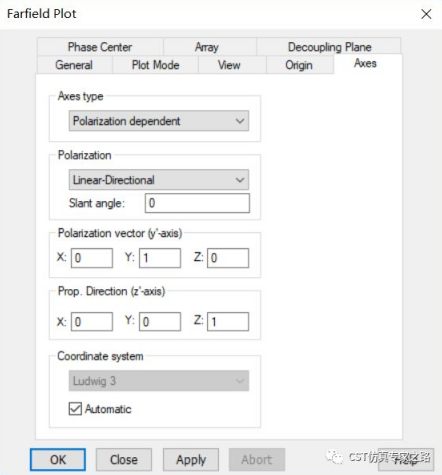

我们点开方向图的properties可以看到其实是进行了如下的设置，

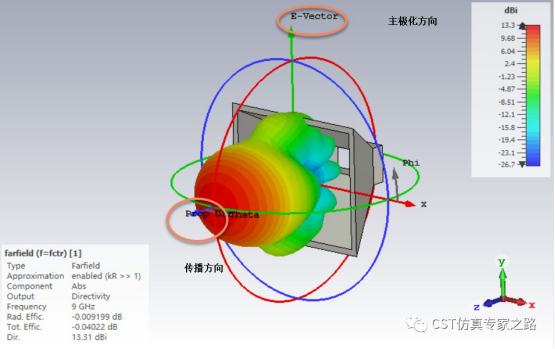

方向图的主极化方向在这里默认的是y轴方向，传播是z轴方向。如下图所示：

方向图的分量变成了主极化和交叉极化来表示。

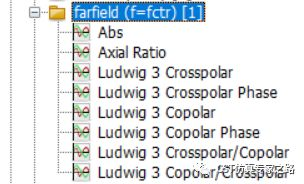

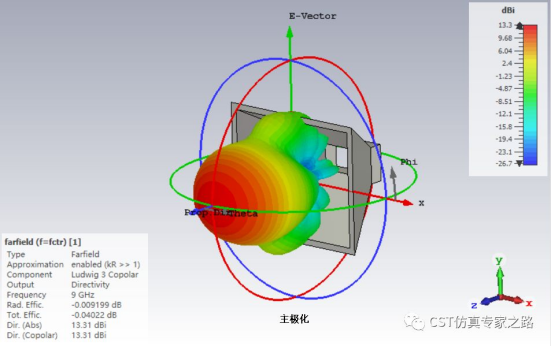

所以你点击导航栏里的crosspolar就是交叉极化方向（x轴方向），copolar就是主极化方向（y轴），如下图所示：

只要设置好了坐标系或者相对坐标系，就可以查看方向图的线极化、圆极化分量的结果了。更多设置请参见帮助文件内容。

（内容、图片来源：cst仿真专家之路公众号，侵删）
