在现代电磁学与微波工程领域，超表面以其独特的电磁特性和对电磁波的灵活调控能力，成为研究热点。超表面由亚波长尺度的单元周期排列构成，能够实现对电磁波幅度、相位和极化等特性的精细控制。cst作为一款强大的电磁仿真软件，为超表面的研究和设计提供了有力工具。那么，在cst中如何对有限个周期单元的超表面进行仿真呢？这涉及到一系列关键步骤与设置。
一、构建超表面的有限阵列结构
在cst中开展仿真工作，首先要依据原始单元结构搭建完整的有限阵列。阵列尺寸的确定需结合实际设计需求或实验样品情况，常见的如10×10、20×20单元等阵列规模。举例来说，若设计一款用于天线罩的超表面，需根据天线罩尺寸及预期电磁性能，合理选择超表面的单元数量与排列方式，构建出对应的有限阵列模型。在构建过程中，要确保单元结构的几何尺寸、形状以及相对位置准确无误，因为这些因素直接决定超表面的电磁响应特性。
二、合理设置边界条件与背景属性

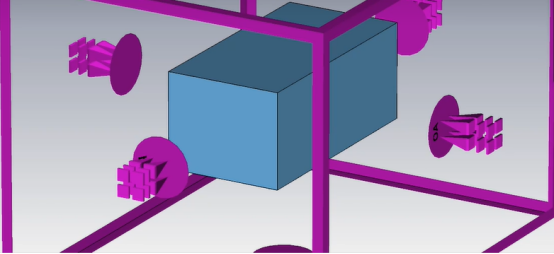

边界条件设置：对于有限阵列超表面的x和y方向，应设置为open边界条件。这一设置意味着该方向不存在周期性，允许电磁波自由辐射发散，模拟实际应用中有限阵列超表面周边无周期性约束的真实场景。而在入射方向的z方向，则设置为open(addspace)边界条件，目的是为吸收性边界提供充足空间缓冲，有效防止反射波干扰，保证仿真结果的准确性。例如，在模拟超表面对垂直入射电磁波的响应时，正确设置z方向的open(addspace)边界，可使cst准确模拟电磁波穿过超表面后的传播及吸收情况。
背景属性设置：背景设置同样至关重要。在x和y边界处，务必留出一定厚度的空气层，一般建议厚度至少为0.1λ（λ为工作波长）。这是因为若未设置足够空气层，后续设置的waveguideport可能过于靠近边界，引发数值误差，导致仿真结果不稳定，出现s参数剧烈震荡等问题。比如，在5ghz工作频率下，对应波长约为60mm，此时x和y边界的空气层厚度应设置为至少6mm。
三、精确进行端口设置

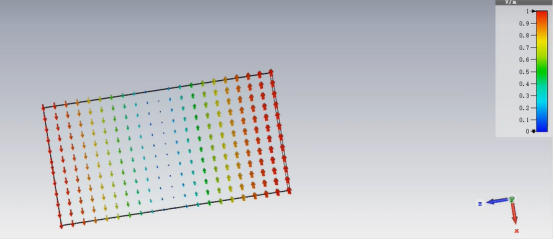

在超表面有限阵列结构的正上方和正下方，需分别插入一个waveguideport。端口方向设定为沿z轴传播，其作用是模拟电磁波的入射与接收。cst软件能够依据waveguideport的设置，自动计算超表面的s11（反射系数）与s21（透射系数）。以一款用于反射型超表面的仿真为例，上方的waveguideport发射电磁波，电磁波入射到超表面后，部分被反射，部分透过超表面，下方的waveguideport接收透射波，通过cst计算出的s11和s21参数，可直观了解超表面对电磁波的反射与透射特性。

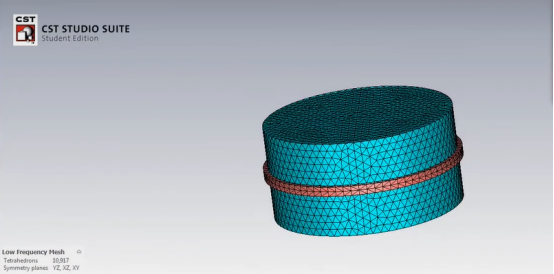

四、谨慎选择求解器
cst提供了多种求解器供用户选择，在对有限个周期单元的超表面进行仿真时，推荐使用timedomainsolver（时域求解器）。该求解器具有速度快的优势，尤其适用于高频段电磁问题的仿真。当然，若追求更高精度，也可选用frequencydomainsolver（频域求解器），但其缺点是仿真耗时较长。例如，在对工作频率为10ghz以上的超表面进行快速初步仿真时，timedomainsolver能够在较短时间内给出大致结果，帮助研究人员快速评估超表面性能；而对于需要精确分析超表面在特定频率点电磁响应细节的情况，frequencydomainsolver则更为合适。
五、关于入射角的设置
当使用waveguideport时，其默认状态为正入射（normalincidence）。若要模拟斜入射情况，可将整个超表面结构绕x或y轴旋转相应角度。比如，若要模拟θ=30°的斜入射，可将结构绕x轴旋转30°。通过这种方式，能够更全面地研究超表面在不同入射角度下的电磁性能，为实际应用中应对复杂的电磁波入射环境提供数据支持。、
在cst中仿真有限个周期单元的超表面，需要从构建阵列结构、设置边界条件与背景属性、进行端口设置、选择合适求解器以及设置入射角等多个环节入手，每个环节的精确设置都对仿真结果的准确性和可靠性至关重要。通过熟练掌握这些步骤与技巧，研究人员能够高效地利用cst软件，深入探究有限超表面的电磁特性，为超表面在滤波器、超表面吸收器、隐身材料、天线等众多工程领域的设计与应用提供有力的理论支撑和技术保障。随着超表面研究的不断深入与拓展，cst仿真技术也将在其中发挥愈发关键的作用，助力相关领域取得更多创新性成果。
