用cst pcbs进行印制板电源完整性（pi）仿真时，空间阻抗分布图是一个重要的结果输出，通过它能够非常直观地看出pcb上阻抗的分布情况，找到pcb的高阻抗区域，定位pi问题，以帮助优化pcb布线设计。下面主要介绍在pcb工作室中进行pi仿真时如何获得并查看空间阻抗分布图结果。

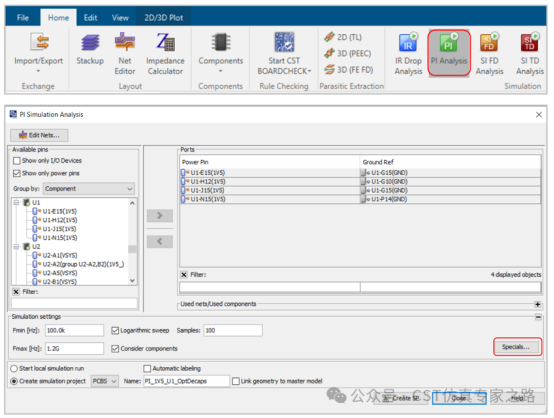

空间阻抗分布图并不是一个默认显示的结果，需要仿真之前在pi仿真分析对话框中进行设置。在home选项卡下，选择simulation > pi analysis，打开pi simulation analysis对话框，点击对话框右下角的specials按钮，如下图所示。

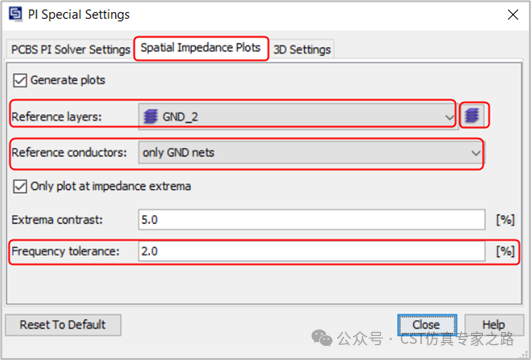

在specials对话框中切换至spatial impedance plots选项卡，勾选generate plots选项，然后在reference layer一栏点击紫色的叠层图标，选择对应的gnd作为参考层；在reference conductors一栏选择only gnd nets。此外，还可以将frequency tolerance由默认的5.0%修改为2.0%，以获得更精确的峰值阻抗所对应的频点，如下图所示。

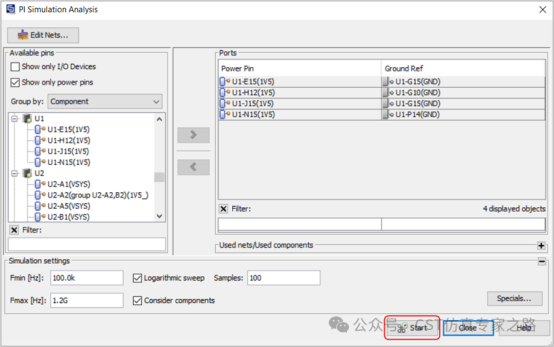

设置完成后点击close按钮回到pi仿真分析对话框，点击create sp按钮创建一个新的仿真工程。切换至新的仿真工程，点击pi analysis图标，进入pi simulation analysis对话框，点击start按钮进行pi仿真。

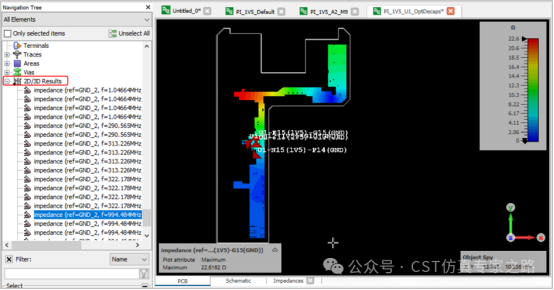

仿真完成后，在导航树下展开2d/3d results，查看空间阻抗分布图，如下图所示：
在2d/3d plot选项卡下点击close result plot按钮，关闭空间阻抗分布图之后，导航树中2d/3d results下的结果列表会被清空。如果想要重新查看空间阻抗分布图，需要双击2d/3d results，即可重新加载空间阻抗分布图。
