pcb文件导入到cst pcb工作室后，可以看到pcb的叠层情况(stackup)、pcb上的元器件(components)、网络(nets)、网络分组(net classes)等信息，经过一系列设置后可以进行ir drop、si、pi相关仿真。有时也需要将pcb导出到微波工作室(mws)中进行三维仿真，这时就需要用到自动添加激励端口(port)的功能。

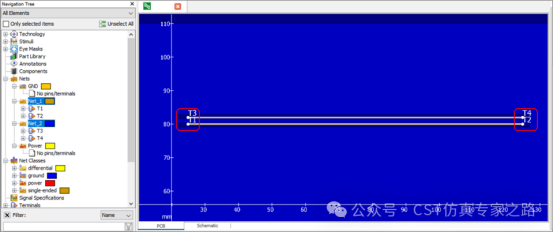

以一块简单的两层pcb为例，top层中间区域有两根走线，其它区域铺铜；走线之间有地隔开。bot层全部铺铜，top层和bot层铺铜均属于gnd网络。如下图所示，走线两端标注了t1/t2/t3/t4，它们与pin相对应，在pcb工作室中可以在pin的位置自动添加ports。

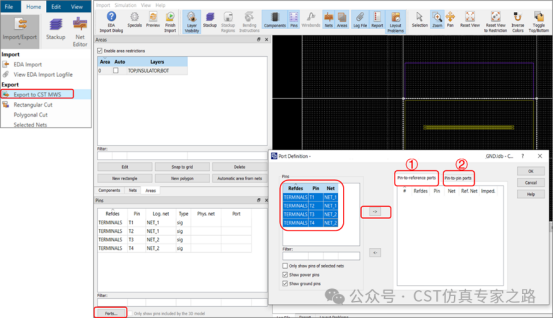

首先在home选项卡中，在import/export菜单下点击export to cst mws，将pcb导出到微波工作室。此时会弹出一个cst eda import的窗口，如下图右图所示。点击左下角的ports按钮，弹出port definition的窗口，开始定义端口。添加ports有两种方式：①pin相对于参考网络定义port，每个选定的pin都可以连接到附近的参考导体；②在两个 pin之间定义port。

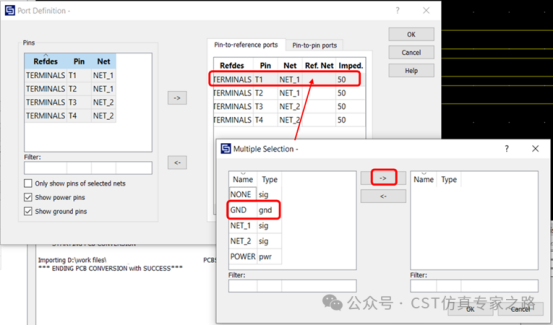

① pin相对于参考网络定义 port：每个选定的pin都可以连接到附近的参考导体。如下图所示，选择第一行，然后点击红色箭头所指的ref.net一栏，就会弹出下方所示的对话框。可自行选择参考网络，然后点击“->”按钮，将参考网络分配给选定的端口。

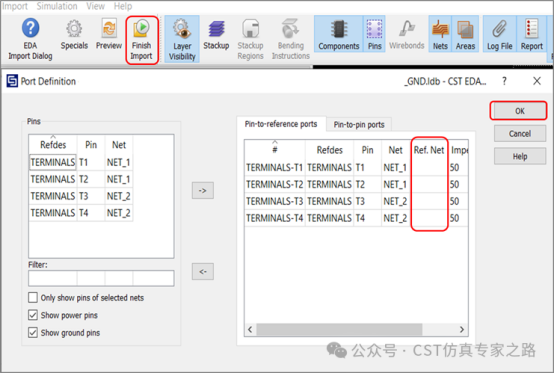

需要注意的是，软件没有默认将pin下方的地平面作为参考，因为pcb是多叠层的，pin下方可能会有trace, substrate等，很可能会出现与port相交的情况，所以一般会在pin垂直上方自动添加一块pec作为参考，然后添加port。如下图所示，在ref.net一栏不设置参考网络，直接点击ok，再点击finish import，则会关闭此窗口，进入到cst微波工作室界面，自动创建一个新的仿真工程。

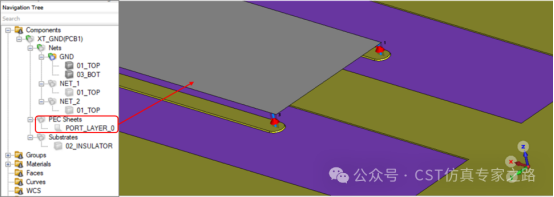

生成的仿真工程如下图所示，可以看到在pin垂直上方自动添加了一块pec(命名为port_layer)作为参考地，然后自动添加了port。

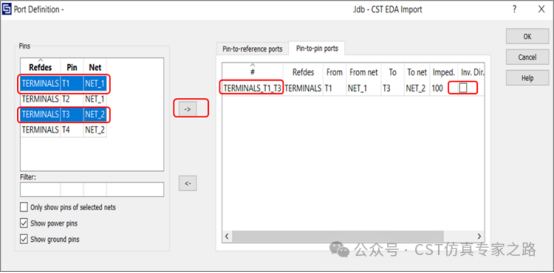

② 在两个pin之间定义port：如下图所示，同时选中对话框左侧的第一行t1和第三行t3，然后点击“->”按钮，就会在t1和t3之间创建一个port。port方向是从t1指向t3，可以勾选方框处，使port反向，还可以在impedance一栏更改端口阻抗值。

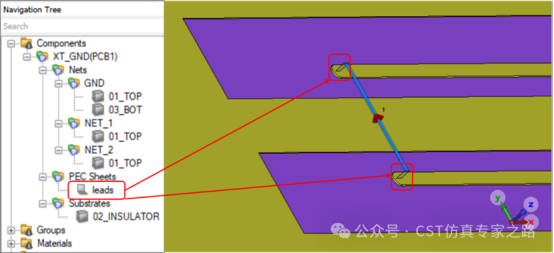

端口定义完成后，点击finish import图标，进入到cst微波工作室界面，自动创建的三维模型如下图所示。同样地，因为一般pin下方或者同一平面上会有trace, substrate等，可能出现与port相交的情况。所以会在pin上方自动添加pec材质的垂直引线(命名为leads)到所选pin的位置，然后基于leads自动创建port。
