在使用abaqus进行有限元分析后，云图是工程师和研究人员解读仿真结果的重要可视化工具。色彩鲜明的云图能够直观呈现模型各部分的物理量分布情况，而其中红色与蓝色常常引起关注，它们究竟代表着什么含义？又该如何正确解读云图中的颜色信息？
一、abaqus云图颜色的基本原理

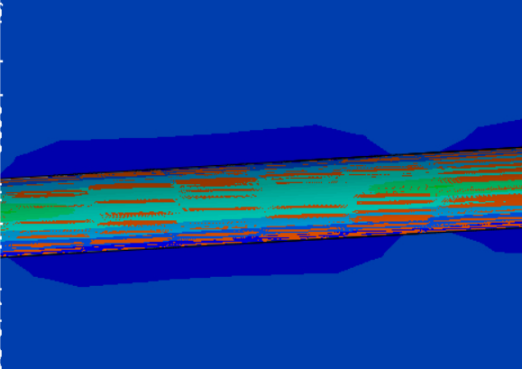

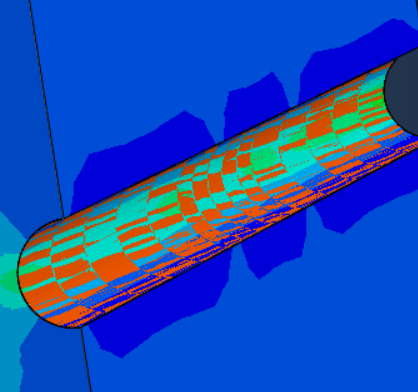

abaqus云图采用颜色映射的方式，将计算结果的数值大小与颜色对应起来。通过设定颜色标尺，将数据的最小值和最大值分别映射到一种颜色，通常最小值对应蓝色，最大值对应红色，中间值则对应两者之间的过渡颜色。这样，模型中不同位置的物理量数值差异，就通过颜色的变化直观地展现出来。例如在应力云图中，不同区域的应力大小通过红蓝颜色的深浅变化一目了然；位移云图中，模型各部分位移量的多少也能从颜色分布快速判断。
二、红色与蓝色的具体含义
（一）代表物理量的极值
在abaqus云图里，红色通常代表所分析物理量在模型中的最大值区域。以结构应力分析为例，如果模型某部分出现红色区域，意味着该区域承受的应力达到整个模型中的最大应力值，此处可能是结构的薄弱环节，需要重点关注，进行进一步的强度校核和优化设计。而蓝色则表示物理量的最小值区域，在热分析云图中，蓝色区域表示温度最低的部分，可用于判断模型中的低温分布情况。
（二）反映物理量的方向差异
除了表示数值大小，在一些特定的物理量分析中，红色和蓝色还能反映方向差异。比如在电场强度分析中，红色可能代表电场强度沿某一方向达到较大值，蓝色则可能表示沿相反方向的电场强度较大值，帮助研究人员判断电场的分布和方向特性。
三、如何正确查看云图颜色
（一）关注颜色标尺
颜色标尺是解读云图颜色的关键依据，它位于abaqus后处理界面的一侧，标明了颜色与数值的对应关系。通过观察颜色标尺，用户可以明确不同颜色对应的具体数值，从而准确理解云图中各区域物理量的大小。例如颜色标尺显示红色对应100mpa，蓝色对应0mpa，那么云图中红色区域的应力就是100mpa左右，蓝色区域应力接近0mpa。
（二）调整显示设置
为了更清晰地查看云图颜色和数据分布，用户可以根据需求调整显示设置。在abaqus的后处理模块中，可以改变颜色映射的方式，如选择不同的颜色渐变方案；也能调整颜色标尺的范围，当模型中物理量数值差异较大时，合理调整标尺范围，能让细节部分的颜色差异更明显，便于发现一些数值较小但关键区域的变化。
（三）结合图例与分析目的
在查看云图颜色时，要结合图例说明和具体的分析目的。不同类型的分析，云图颜色代表的物理量不同，图例中会详细标注当前云图展示的是应力、位移、温度等何种物理量。同时，明确分析目的有助于针对性地解读颜色信息，若分析目的是寻找结构的最大应力集中区域，就着重关注红色区域的分布和数值。
通过深入了解abaqus云图中红色、蓝色的含义及正确的查看方法，能够更高效、准确地从云图中获取关键信息，为有限元分析结果的解读和后续的工程设计、科学研究提供有力支持。在实际操作中，不断积累经验，灵活运用这些方法，将充分发挥abaqus云图可视化分析的强大功能。
