在材料科学与工程范畴内，因高强度、低密度等卓越性能，碳纤维复合材料于航空航天、汽车制造、体育用品等诸多领域备受青睐。热压工艺作为制备高性能碳纤维复合材料构件的核心技术，精准模拟其过程对优化工艺参数、提升产品质量至关重要。abaqus 作为功能强劲的通用有限元分析软件，可实现对碳纤维热压过程的仿真。
abaqus可用于碳纤维热压仿真
丰富的材料模型支持
abaqus拥有丰富的材料模型库，能够准确描述碳纤维复合材料的力学和热学性能。碳纤维复合材料属于各向异性材料，其性能在不同方向上存在差异。abaqus可以通过定义材料的工程常数，如弹性模量、泊松比、热膨胀系数等在不同方向的取值，来构建适合碳纤维复合材料的本构模型。例如，对于碳纤维增强树脂基复合材料，可采用正交各向异性材料模型来反映其在纤维方向和垂直纤维方向上不同的力学响应。同时，针对热压过程中材料可能发生的非线性行为，如树脂的粘弹性、材料的塑性变形等，abaqus也提供了相应的非线性材料模型，如超弹性模型、粘塑性模型等，能够较为真实地模拟热压过程中材料的复杂力学变化。
强大的非线性分析能力
碳纤维热压过程涉及到诸多非线性因素，包括材料非线性、几何非线性和接触非线性。abaqus从底层算法设计上就充分考虑了对这些非线性问题的处理。在材料非线性方面，如前文所述，可精确模拟树脂基体在热压过程中的粘弹性行为以及材料在高温高压下可能出现的塑性变形。几何非线性方面，热压过程中碳纤维复合材料构件可能会发生大变形，abaqus能够自动考虑变形过程中结构几何形状变化对力学响应的影响，准确计算结构在大变形下的应力、应变分布。接触非线性也是热压仿真中的关键问题，模具与碳纤维复合材料之间存在复杂的接触关系，包括接触、分离、摩擦等状态变化。abaqus具备先进的接触算法，能够精确模拟这种复杂的接触行为，确定模具与材料之间的接触力分布以及接触状态随时间的演变，从而为热压工艺的优化提供准确依据。
多物理场耦合模拟
热压过程本质上是一个涉及热传递、力学响应以及可能的化学变化（如树脂固化反应）的多物理场耦合过程。abaqus强大的多物理场耦合功能使其能够很好地处理这一复杂过程。在热传递方面，软件可以模拟热量在模具、碳纤维复合材料以及周围环境之间的传导、对流和辐射过程，精确计算热压过程中材料内部的温度分布随时间的变化。通过将热传递分析与力学分析进行耦合，能够考虑温度变化对材料力学性能的影响，如温度升高导致材料弹性模量降低、热应力产生等。对于含有树脂固化反应的热压过程，abaqus还可以通过用户自定义子程序等方式，结合化学反应动力学模型，模拟树脂固化过程中的化学收缩、放热等现象及其对材料性能和构件变形的影响，实现真正意义上的多物理场全耦合仿真，为深入理解碳纤维热压过程提供全面的数值分析手段。
利用abaqus查看碳纤维热压仿真内应力
在后处理模块中查看整体内应力分布

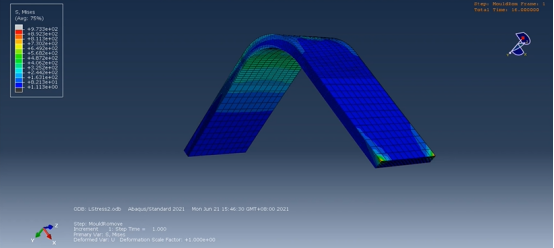

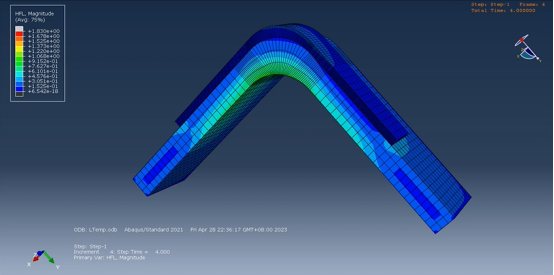

完成碳纤维热压仿真计算后，进入abaqus的后处理模块（visualization）。在该模块中，可以通过多种方式直观地查看模型内部的应力分布情况。例如，利用“contourplot”（云图绘制）功能，选择应力分量（如mises应力、主应力等）作为显示变量，软件会根据计算结果在模型几何形状上以不同颜色和等高线的形式展示应力分布，用户能够清晰地看到整个碳纤维复合材料构件在热压结束时刻或任意指定时间步的内应力大小及分布区域，快速判断出高应力区和低应力区，为评估构件的强度和可靠性提供直观依据。例如，如果在热压仿真结果中发现某个部位的mises应力值超过了材料的屈服强度，那么该部位在实际生产中可能存在失效风险，需要进一步优化工艺参数或调整模具设计。
基于切面查看特定位置内应力

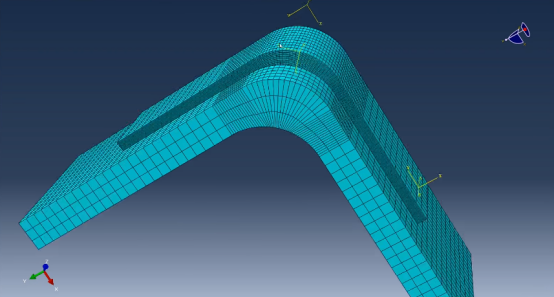

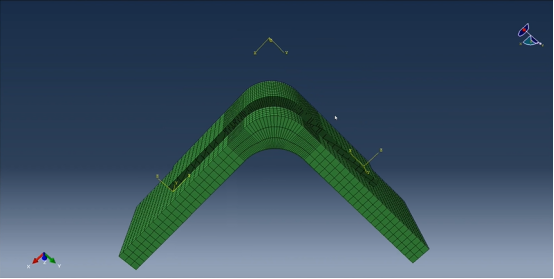

有时候，仅了解整体应力分布还不够，需要知道模型内部特定位置或截面上的内应力情况。此时，可使用abaqus后处理模块中的“freebodycut”功能。该功能允许用户基于“viewcut”的切面查看内力，也可依据网格划分边或者节点定义任意切面来查看截面的内力。通过创建合适的切面，如垂直于纤维方向的切面或平行于构件主要受力方向的切面，可以获取切面上各点的应力分量值，进而分析该截面上的应力分布规律。例如，在研究碳纤维复合材料层合板热压后的层间应力时，通过在层合板内部创建平行于层间界面的切面，查看该切面上的正应力和剪应力分布，有助于评估层合板的层间结合强度以及预测可能出现的层间剥离等失效形式。
提取特定节点或单元的内应力数据
对于更精确的分析需求，abaqus支持提取模型中特定节点或单元的内应力数据。用户可以通过“query”（查询）功能，在模型中选中感兴趣的节点或单元，软件将直接显示该节点或单元在各个方向上的应力分量数值。这些具体的数据可以用于进一步的数值计算、与理论分析结果对比验证或者作为后续优化设计的输入参数。例如，在对碳纤维复合材料结构进行疲劳分析时，需要知道关键部位特定节点在不同加载循环下的应力历程，通过在abaqus中提取这些节点在热压仿真及后续力学加载仿真中的应力数据，能够为疲劳寿命预测提供准确的基础数据。
凭借突出优势，abaqus 为碳纤维热压仿真提供坚实的数值模拟保障，助力相关研究与工程实践。并且，借助其完善的后处理特性，用户能够便捷、精确剖析热压仿真内应力，为优化工艺、提高构件品质提供重要方法 。
