在使用cst studio suite进行电磁仿真时，建模完成后模型无法显示是一个常见但令人困扰的问题。这一现象可能由软件设置、模型属性、硬件兼容性等多方面因素导致。本文将系统梳理问题根源，并提供一套从基础到进阶的和记娱乐app官网登录的解决方案。

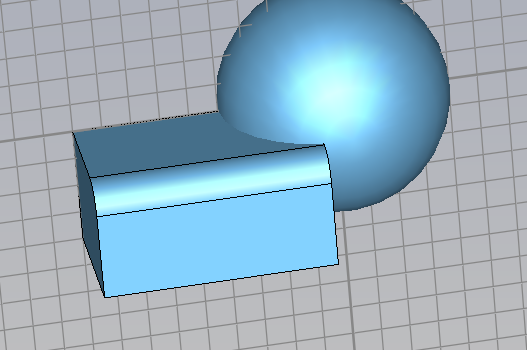

一、视图与显示设置问题：被忽视的“窗口迷雾”
当模型在cst中消失时，首先应检查视图控制与显示配置。
1. 视图方向偏移：模型可能位于当前视图范围之外。点击导航栏的fit view（快捷键f）可自动缩放至模型全局，或通过view → reset view重置视角。
2. 显示过滤器误操作：cst的object filter功能可能意外隐藏了特定类型对象（如曲线、面或体）。在左侧导航树中右键点击模型组件，选择show all解除过滤。
3. 缩放比例异常：极小的模型（如纳米结构）或过大的尺寸（如千米级天线）可能导致视图缩放失效。在modeling → units中确认单位设置正确，并通过local coordinate system临时调整显示比例。
4. 渲染模式冲突：某些渲染模式（如透明模式或线框模式）可能使模型视觉上“消失”。尝试切换view → shading mode为solid with edges或textured。

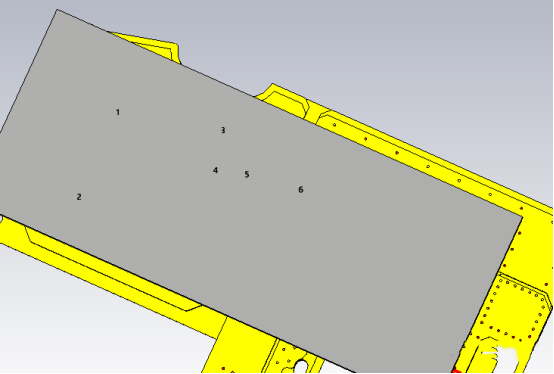

二、模型属性与结构问题：隐藏在参数中的陷阱
如果视图设置无误，则需深入检查模型属性与几何结构：
1. 透明度设置错误：材料属性中的transparency值若设为100%，模型将完全透明。在材料库中选中对应材料，将透明度降至0或取消勾选transparent选项。
2. 图层管理失误：模型可能被分配到未激活的图层。通过layers → layer settings打开图层管理器，确保模型所在图层处于visible状态。
3. 布尔运算未完成：在执行subtract、union等布尔操作后，若操作失败或未更新，模型可能无法显示。右键点击历史树中的布尔操作项，选择update或检查操作对象是否重叠。

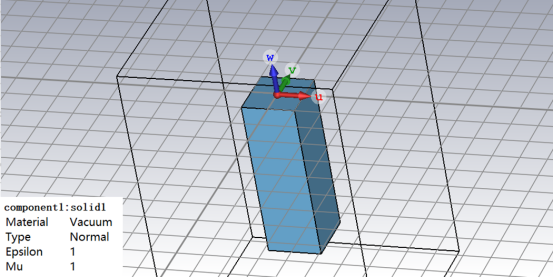

4. 坐标系错位：模型可能被错误地放置在非工作平面或全局坐标系之外。使用align objects to coordinate system工具重新对齐，或通过transform手动调整位置。
三、几何建模的“暗礁”：导入与生成的隐性问题
当模型通过外部导入或参数化生成时，几何缺陷可能导致显示异常：
1. 导入文件格式兼容性：
lstep/iges文件可能因公差问题出现裂缝或面片丢失，需在import options中调整healing tolerance（建议设为模型尺寸的0.1%）。
lstl文件若分辨率过低，可能呈现为破碎点云。使用remesh tool进行面片修复。
2. 参数化建模缺陷：
l曲线未闭合：检查curve tools → close curve是否闭合。
l扫掠路径与截面不兼容：复杂扫掠操作（如螺旋线扫掠）需确保路径曲率半径大于截面尺寸。
l网格显示覆盖：若启用了mesh view且网格密度过高（如超过1亿单元），可能遮挡几何模型。通过view → mesh关闭网格显示，或调整网格透明度。
四、软件与硬件兼容性：不可见的“幕后推手”
某些情况下，模型不显示与软件配置或硬件性能相关：
l显卡驱动不兼容：旧版nvidia/amd驱动可能导致opengl渲染错误。更新驱动至官方推荐版本（如nvidia studio driver 536.99以上）；在cst的options → graphics → advanced中切换渲染引擎（尝试direct3d与opengl互相切换）。
l内存与显存不足：超大规模模型（如5g massive mimo天线阵列）可能超出显存容量。在tools → system settings中增加graphics memory limit，或简化模型细节。
l多版本冲突：同时安装多个cst版本可能导致注册表错误。使用官方清理工具cst cleanup utility卸载冗余版本，并重装主程序。
五、深度修复策略：从诊断到重建
若以上方法均未奏效，可尝试系统化修复流程：
lstep 1：模型完整性验证
使用tools → validate model检查几何错误（如自相交面、非流形边）；导出模型为step文件并重新导入，观察是否显示。
lstep 2：软件环境重置
删除cst配置文件（默认路径：c:users[用户]appdataroamingcst studio suite），重启软件恢复默认设置；在safe mode下启动cst，排除插件冲突可能。
lstep 3：逐层重建法
新建空白工程，逐步导入或重建模型组件，每步保存并验证显示状态；对复杂结构采用group功能分块处理，定位问题模块。
lstep 4：日志与和记娱乐app官网登录的技术支持
查看message window中的错误代码（如“err: geometry invalid”）；将问题模型与日志文件打包，提交至cst官方支持团队（support@3ds.com）。
六、总结：预防优于修复
为避免建模后模型“消失”，建议遵循以下最佳实践：
l分层建模：将不同功能模块分配至独立图层，便于显示控制。
l实时保存与备份：使用file → save as incremental生成版本序列。
l简化几何操作：避免嵌套过多布尔运算，优先使用primitives基础形体。
l硬件适配优化：针对大规模模型，配置至少16gb显存显卡与64gb内存工作站。
l通过系统化排查与预防措施，cst用户可有效规避模型显示异常问题，将更多精力聚焦于设计创新而非技术纠错。
