二氧化钒（vo₂）是一种独特的相变材料，在微波频段（300 mhz-300 ghz）可通过温度、电场或光激励实现介电常数与电导率的动态调控，广泛应用于可调滤波器、智能吸波体及相控阵天线等领域。本文将以cst studio suite 2023为例，详解如何在微波仿真中精确建模vo₂的相变特性。
一、二氧化钒的微波特性基础
vo₂在68°c附近发生绝缘体-金属相变（imt），其电学参数剧烈变化：
l绝缘态（<68°c）：相对介电常数ε_r≈10-15，电导率σ≈10² s/m；
l金属态（>68°c）：ε_r≈-1000（类金属复数介电常数），σ≈10⁵-10⁶ s/m。
在微波频段，vo₂的响应主要表现为介电常数实部跃变与损耗角正切值陡增，这一特性可通过cst的频变材料模型或相变触发条件进行建模。

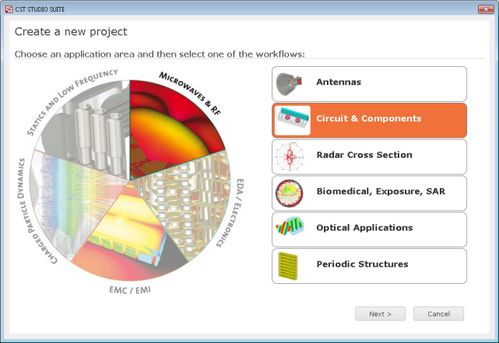

二、cst中vo₂材料建模方法
1. 基础材料参数定义
l步骤1：打开material library，新建材料命名为“vo2_phasechange”。
l步骤2：在frequency dependency中选择drude-lorentz model（适用于相变材料）：
ø 绝缘态参数（低温）：
复制代码
ε_∞ = 12,
ω_p = 0 (无等离子体振荡),
γ = 1e12 rad/s (阻尼系数)
ø 金属态参数（高温）：
复制代码
ε_∞ = -900,
ω_p = 2e15 rad/s (等离子体频率),
γ = 1e14 rad/s
2. 相变触发条件设置
vo₂的相变可通过温度或电场控制，cst支持两种实现方式：
l参数化扫描：在parameter sweep中定义温度变量（如25°c至100°c），关联材料参数分段函数：
if(temp < 68, ε_insulator, ε_metal)
l时变材料：在瞬态求解器中，通过time-dependent material模块定义相变触发阈值（如电场强度>1e6 v/m时切换至金属态）。
3. 边界条件与激励设置
l微波频段建议采用waveguide ports或floquet ports激励；
l对于vo₂薄膜结构，需设置thin panel边界，并勾选consider material anisotropy以匹配面内/面外电导率差异；
l若涉及热致相变，需启用cst multiphysics suite耦合电磁-热求解器。
三、典型应用案例：可调微波吸收器
目标：设计一个中心频率10 ghz的vo₂基吸波体，通过温控实现吸收率从20%到95%的动态调节。
1. 结构设计
l底层金属反射层（厚度0.1 mm）；
lvo₂相变层（厚度50 nm，方阻从1e4 ω/sq切换至50 ω/sq）；
l表面阻抗匹配层（介质厚度λ/4，ε_r=3.5）。
2. cst仿真流程
(1) 材料定义：按前述方法创建vo₂的温控材料模型；
(2) 结构建模：使用layer builder逐层堆叠，vo₂层设为参数化厚度；
(3) 求解器设置：
ø选择frequency domain solver，频率范围8-12 ghz；
ø在adaptive meshing中设置vo₂区域最大网格尺寸λ/20（约0.15 mm）；
(4) 参数扫描：定义温度变量从30°c到100°c，步长10°c；
(5) 后处理：提取s11参数，计算吸收率a=1-|s11|²-|s21|²。
3. 结果分析
l30°c（绝缘态）：吸收峰出现在9.8 ghz，峰值吸收率23%；
l80°c（金属态）：吸收峰移至10.2 ghz，峰值吸收率提升至92%；
l相变过程中的q值变化表明vo₂的损耗特性动态调节机制。
四、常见问题与调试技巧
1. 收敛困难：
l原因：vo₂相变导致材料参数突变，引起场强剧烈振荡。
l解决：启用adaptive time stepping（瞬态求解器），或增加s-parameter convergence公差至0.02。
2. 频响曲线异常：
l检查vo₂的drude模型参数是否超出cst默认范围（如ε_∞负值需开启advanced material options）；
l验证网格在相变界面处的细化程度（推荐使用local mesh properties）。
3. 多物理场耦合误差：
l在热-电耦合仿真中，需统一时间步长（建议<1 ps）并设置合理的heat flux boundary。
五、总结
在cst中精确建模vo₂的微波特性，关键在于材料模型选择、相变触发机制及多物理场耦合设置。通过合理利用参数化扫描与时变材料功能，工程师能够有效模拟vo₂器件在可调谐滤波器、动态隐身涂层等场景中的性能，为智能微波系统设计提供可靠仿真支撑。
