螺杆式螺旋千斤顶是一种常用的顶举或提升重物的轻小型起重设备，广泛用于起重、运输、装卸、安装及某些特殊的工艺操作。该千斤顶是使用方便，起重高度虽小但起重量可以很大。利用手柄直接驱动螺杆的是最简单又较常用的一种，是一般小型轿车的标准配件之一，主要用于顶举汽车，便于更换轮胎。

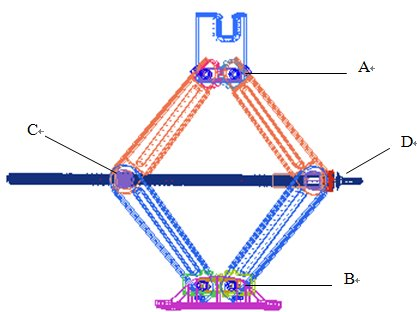

图 1 螺杆式螺纹千斤顶结构
（a 为上啮合齿；b 为下啮合齿；c 为螺杆齿销；d 为手动柄安装部位）
图 1 为典型的螺杆式螺纹千斤顶结构，其主要通过螺杆和啮合齿配合实现顶举功能。当千斤顶处于工作状态的时候，载荷从机构的上部通过啮合齿和支撑杆向下传递，手柄端不提供载荷，主要通过螺杆起横向固定作用，并将载荷通过下支撑杆传递到下啮合齿及底座上。
2 接触算法

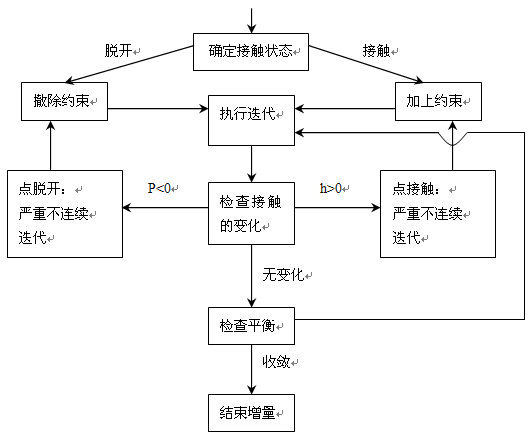

abaqus/standard 中的接触算法是基于迭代法的，在每个增量步开始时检查所有接触相互作用的状态，判断从属节点是开放还是闭合，如果是闭合的，需要判断是处于滑动还是粘结。对于闭合节点施加一个约束，对于接触状态从闭合变为开放的节点解除约束，abaqus/standard 会进行迭代并利用修正值更新模型。
3 模型
由于本次分析重点关注啮合齿以及螺杆螺纹配合部位的接触，因此 建立所有结构的实体网格单元，主要采用六面体网格单元 c3d8i；转动轴用 connector 单元模拟；主要接触部位包括啮合齿和螺杆螺纹部位建立接触关系contact，其他部位以 tie 连接。

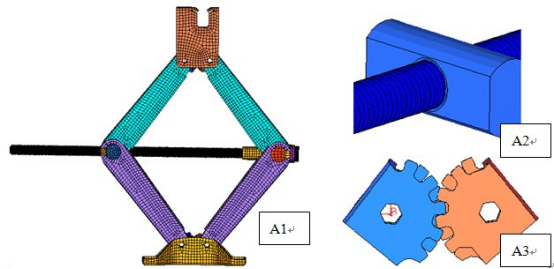

图 3 千斤顶结构有限元模型
（a1 为千斤顶；a2 为螺杆及销；a3 为啮合齿）
由于 螺 纹配 合、啮 合 齿接 触 部位 有 少量 过 盈量， 因此 ， 采用下 面的 关 键字 *contact interference, shrink 可以实现接触配合。该方法详细介绍可以参看 abaqus 帮助文件。
4 材料
螺杆及销材料为 45 号钢，钣金件为 st12。
5 边界条件
考虑为千斤顶的工作状态，因此，边界条件主要为下端支撑面，约束所有自由度，载荷主要为上端顶举部件的重量。对于轿车，以一定比例的整备质量作为施加的载荷，作用在千斤顶的上端面。
6 结果分析

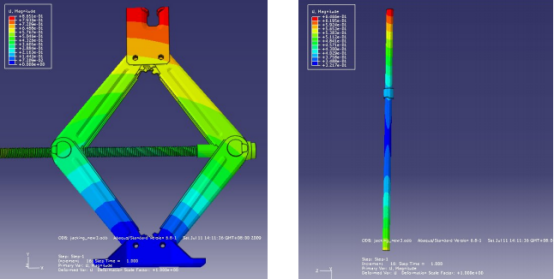

图 4 千斤顶整体以及螺杆变形

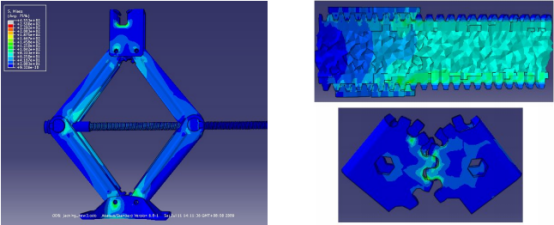

图 5 千斤顶整体应力分布及螺杆和啮合齿的应力分布
从变形云图看，千斤顶整体变形量在 0.86mm 左右，而螺杆的变形量约 0.65mm 左右，变形量比较小。结构整体上应力分布均匀，低于材料的屈服极限；螺杆应力主要为接触齿以及齿根部位，而啮合齿的应力主要分布在齿上。
7 结论
abaqus/standard 具有较好的非线性分析功能，此分析中接触算法具有比较好的收敛性。而 shrink 可
以自动实现过盈配合的计算。通过该软件可以很好地分析螺纹配合、啮齿配合等复杂的接触问题，应力分布合理。
