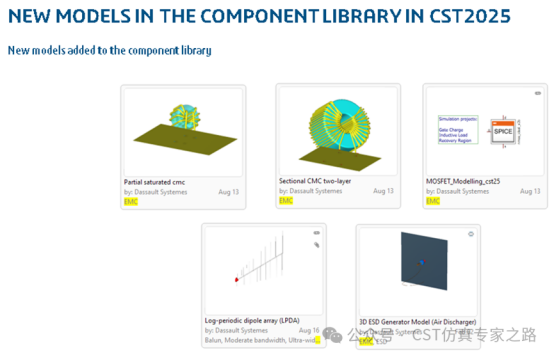

cst2025版本在模型库（component library）中增加了emc仿真常用的器件模型，包括：全参数化的共模电感cmc模型（可以根据器件规格对参数进行修改）、全参数化的mosfet spice模型（在供应商无法提供spice模型时使用）、对数周期天线模型（用于re及rs仿真）、空气放电静电枪模型等。本期案例我们来介绍利用cst模型库实现共模电感的快速3d建模。
共模电感的3d建模

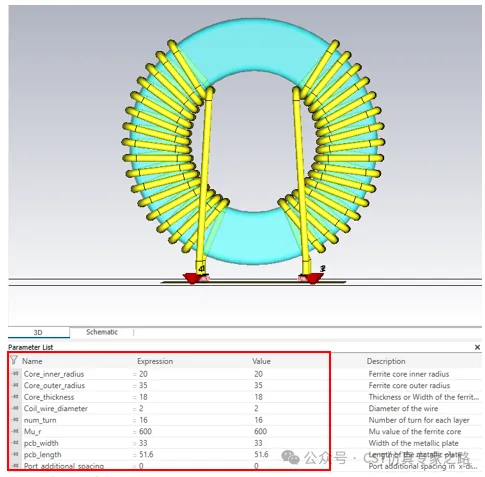

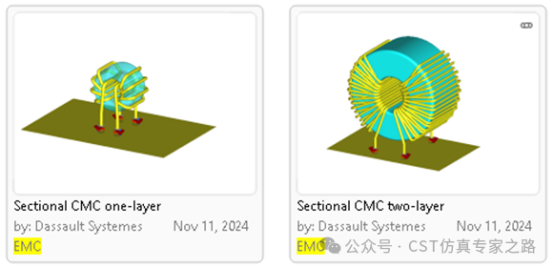

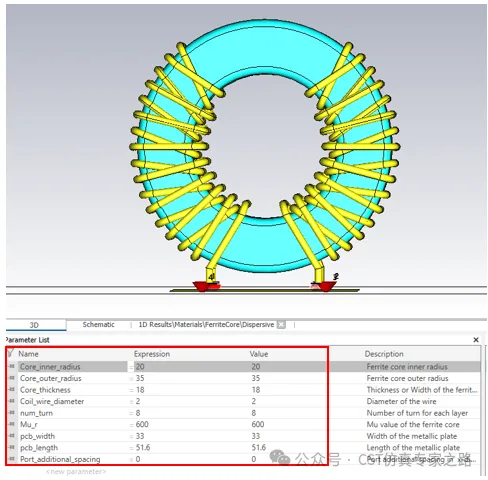

进入cst2025的component library模型库，搜索关键词emc，可以看到两个全参数化的共模电感cmc模型，一个是一层绕线，另一个是两层绕线。我们只需要根据规格修改模型中的参数，就可以自动完成共模电感模型的创建，建模过程只需要几秒钟。
共模电感1的规格参数如下：磁环外径35mm，内经20mm，高度18mm，铜线直径2mm，8圈2层绕制。
共模电感2的规格参数如下：磁环外径35mm，内经20mm，高度18mm，铜线直径2mm，16圈1层绕制。
共模电感的共模特性仿真

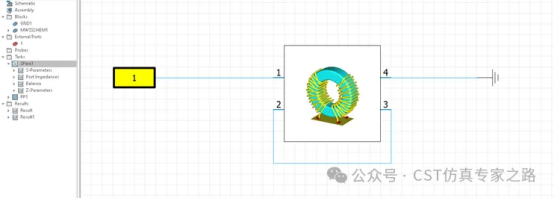

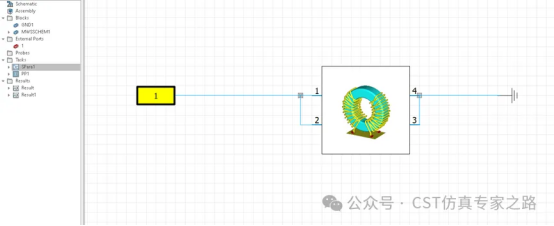

在创建电路模型时，详细的说明请参考：仿真实例129：cst共模电感仿真之高频阻抗篇——长恨春归无觅处。通过对s参数进行后处理，可以分别共模电感的感量和阻抗曲线。

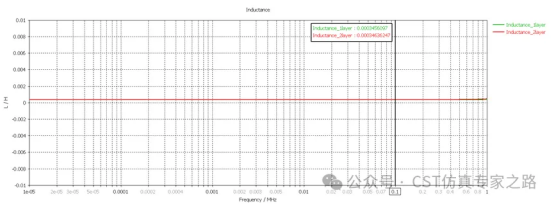

我们先来对比下两种绕制方式的共模感量，都是0.34mh@100khz，规格相同。

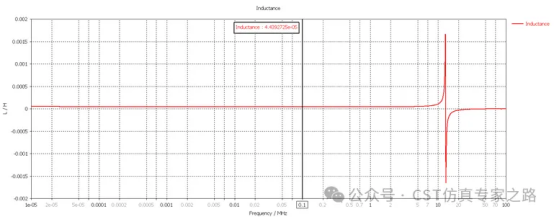

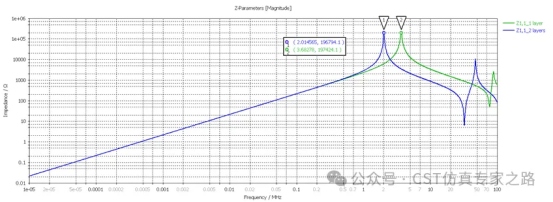

再来对比两种绕制方式的共模阻抗，可以看出在1mhz以上的频段有明显差异，说明两种相同规格电感，由于绕制方式不同导致高频滤波效果会有差异。
共模电感的差模特性仿真

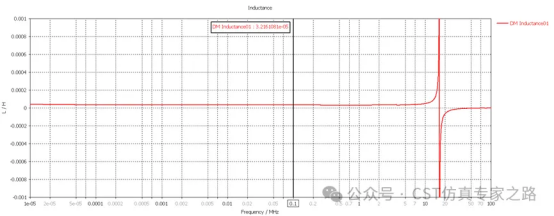

我们经常会利用共模电感的差模特性（漏感）实现差模滤波。通过对s参数进行后处理，可以得到差模电感是32.16uh@100khz。

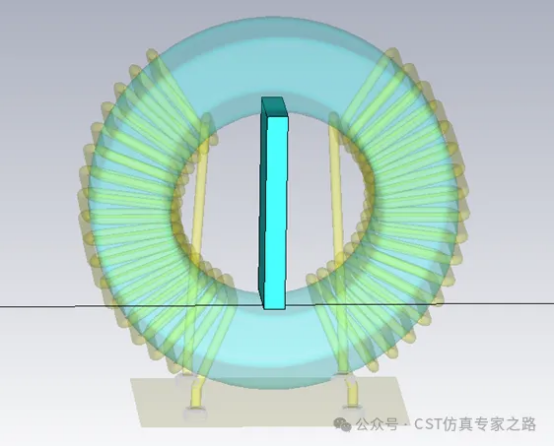

为了增加共模电感的差模分量，我们可以采用下面的设计，在磁环中间增加一小块磁芯来改变磁路。通过仿真我们可以看到，差模感量增大到44.39µh@100khz。当然增加差模分量的方法不止这一个，感兴趣的小伙伴可以试试看。
