本文分析的是 little 125a 保险片在通电流为 94a，时间为 30 分钟后保险片的发热情况，并与实验室实际测量的保险片的温升做对比。
1 在 cae 中建立模型
中间的部分为保险片，两端的圆柱体为固定螺栓的简化模型，在此分析中，螺栓起到了传导热量的作用。

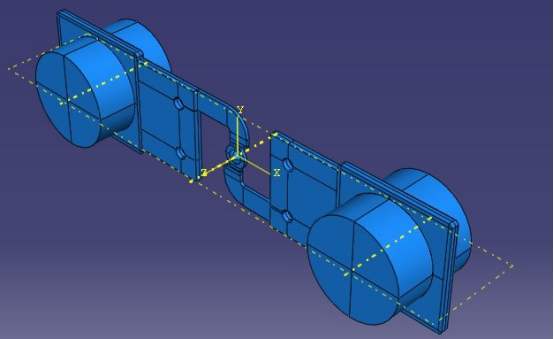

保险片与螺栓装配体的简化模型
2 输入材料参数：
保险片的材料为 cu，中间半圆球形的是 sn，两端的圆柱体是 fe。需要输入的数据有：热导率、密度、电导率、焦耳热系数、比热容。
3 assembly 模块：
将保险片和圆柱体螺栓模型装配起来，使它们的表面刚好接触。
4 step 模块：
选择瞬态分析，分析周期为 1800s，初始增量步为 1，最小增量步长为 1e-5，选择锡点的中心为 t1 点，最细的部分为 t2 点，腿部为 t3，边缘一点为 t4，设置 t1、t2、t3、t4 点的温度为历史输出数据。
5 load 模块：
负载设置一端为电流输入端，电流密度为 0.98a/mm2，电流的加载尽可能的模拟实际加载，因为加载面积与温升有着紧密的关系。
边界条件设置另一端点电压值为 0
6 interaction 模块
对于此次分析，根据经验判定，保险的发热不超过 150°c，所以它的辐射作用可以忽略，同时 stefan-boltzmann也不用设置，设置腿的部分和熔丝部分的对流系数，但是在此次分析中，因为有壳体的作用，所以中间融丝部分的对流系数不设置。
将螺栓与保险片接触的部分用 tie 约束加起来。
7 mesh 模块：
用分割命令分割模型，模型变为绿色或者黄色。
本分析用到了自由网格划分技术。此时模型的部分变为粉红色。
单元类型为热电耦合单元
8 分析结果：

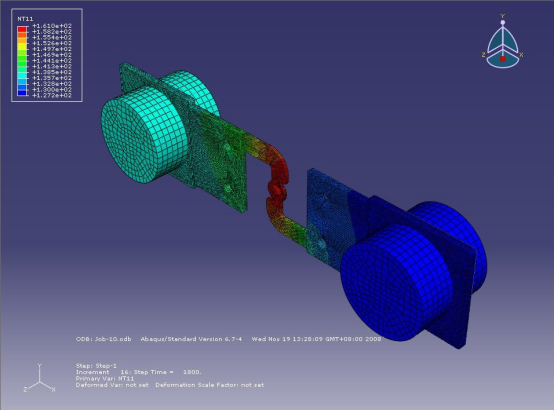

保险片与螺栓的温升云图
由此图可以得出，保险片最大温升的部分为中间的锡点部分。

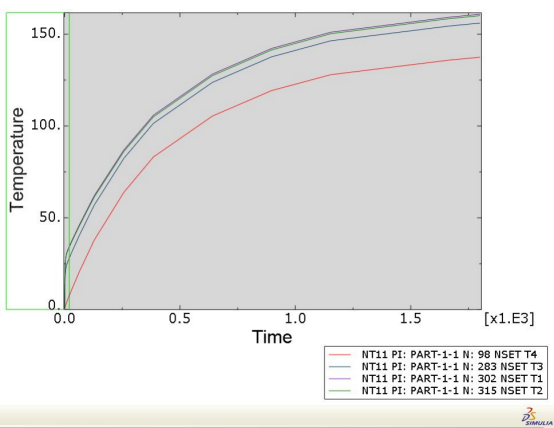

保险片锡点处的温升图
实验室测得的锡点 p1 的温度曲线如下图：

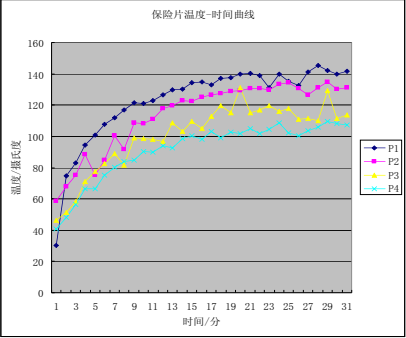

实验室保险片锡点处的温度

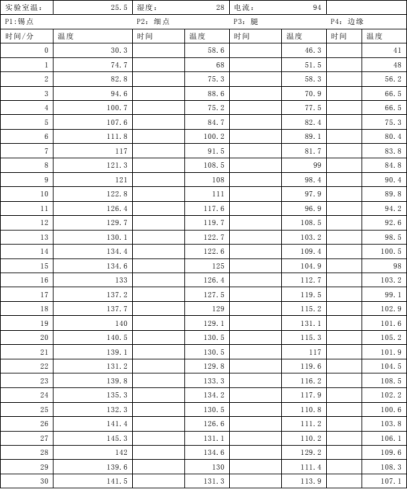

实验室测保险片的温度如下表：
用 abaqus 作出的结果与实验室的温度曲线做对比。1800s 时温度的差值为：（25 161-141.5）/141.5=0.314=31.4%
9 差异产生的来源：
实验室的密封性影响了空气的对流，导致对流系数的不稳定，一般对流强度会增大，所以实验室测的的数据小于 abaqus 的分析结果。
资料来源：达索官方
