作者 | wang jieyu
本文针对dc/dc converter进行emc-re问题整改与仿真分析，对比了不同版本设计的仿真结果。pcb模型信息如下:
ldc/dc converter采用buck 异步整流拓扑
lin/out：12v/5v
【a版本】原始设计

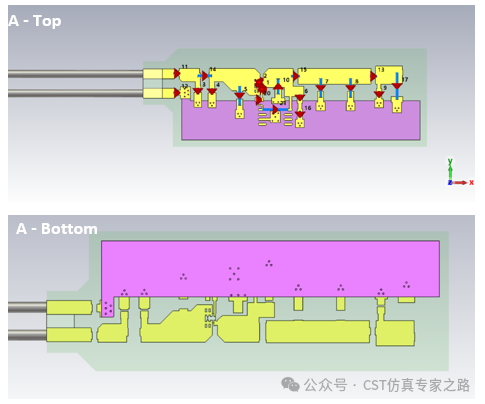

lpcb layout

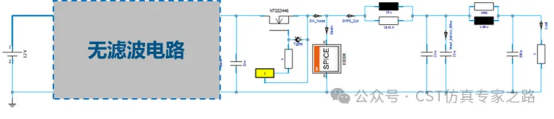

l电路图

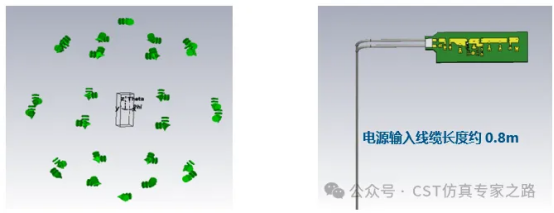

l仿真模型

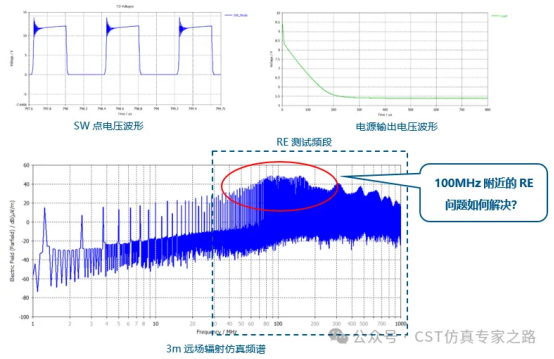

l仿真结果
【b版本】电源端口增加滤波电路
l滤波电路设计及仿真

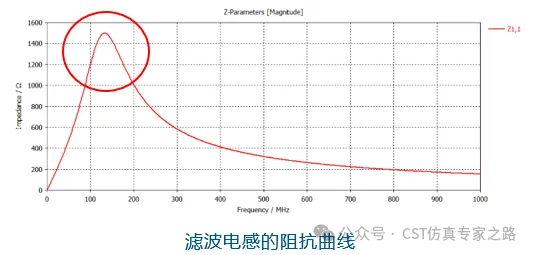

电感设计：为保证滤波效果，选择一个合适的滤波电感非常重要，滤波电感阻抗曲线如下图所示，其谐振点在100mhz附近。

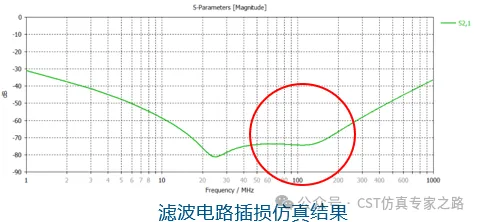

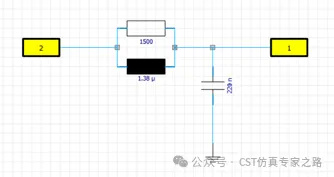

滤波电路设计：从滤波电路插损的仿真结果来看，滤波电路完全符合设计需求，完美！

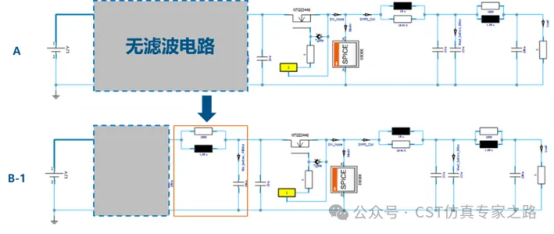

【b-1版本】 电源端口增加一级滤波电路
l【b-1版本】仿真结果

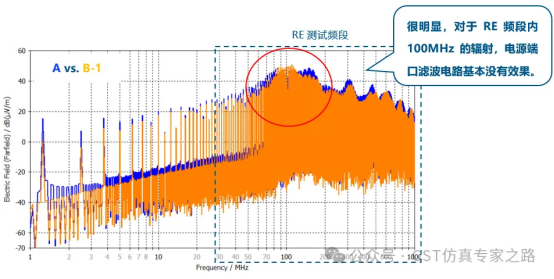

a版本与b-1版本仿真结果对比如下图所示。
l【b-2版本】 电源端口增加二级滤波电路

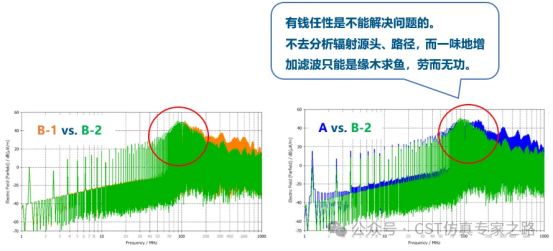

l【b-2版本】仿真结果
辐射发射根因分析

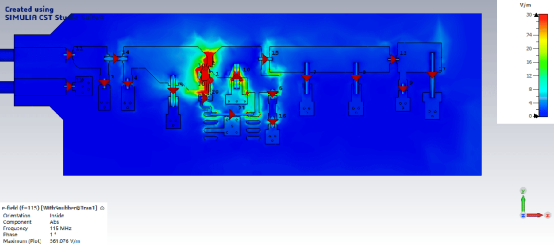

115mhz 电场分布：从115mhz 电场分布仿真结果可知，该问题的辐射源头为开关电源功率环路。

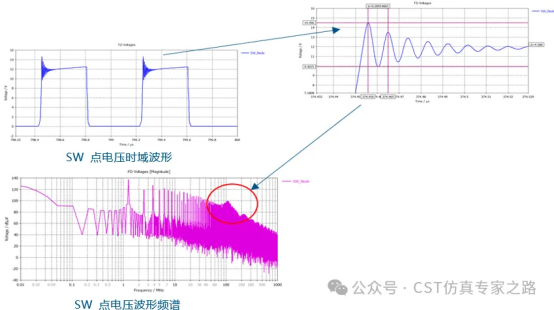

sw 点电压波形：通过分析sw点电压波形可知，100mhz噪声源头为sw点电压过冲的震荡。
【c-1版本】增加snubber电路

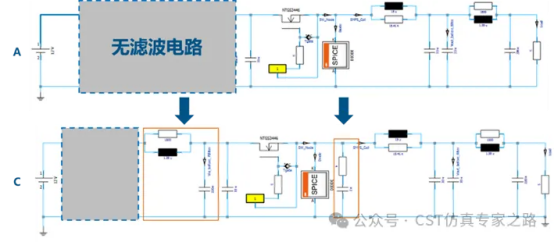

l【c-1版本】电路图：增加snubber吸收电路，电源端口增加一级滤波电路

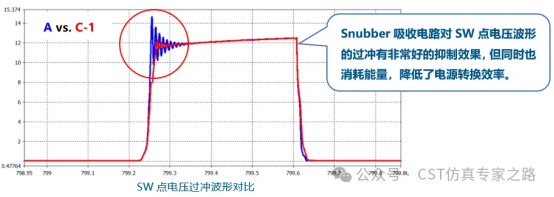

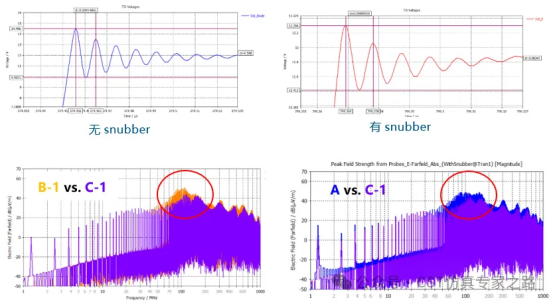

【c-1版本】仿真结果
【d-1版本】优化pcb layout

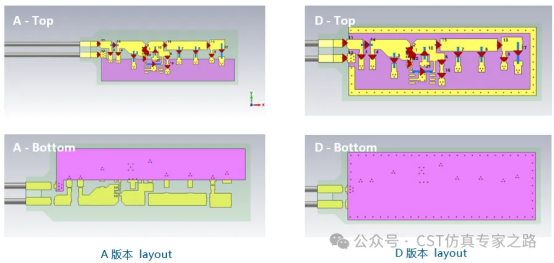

lpcb layout优化
优化策略：减小电源功率环路面积，减小环路寄生电感，增大sw点与gnd平面的正对面积，增大环路寄生电容。

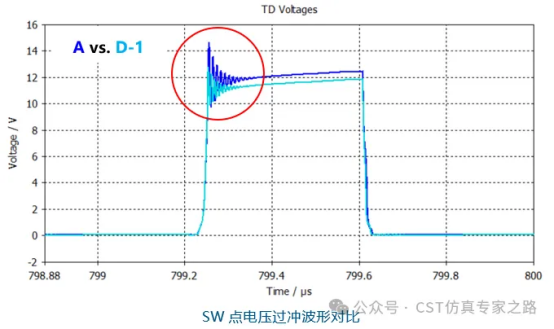

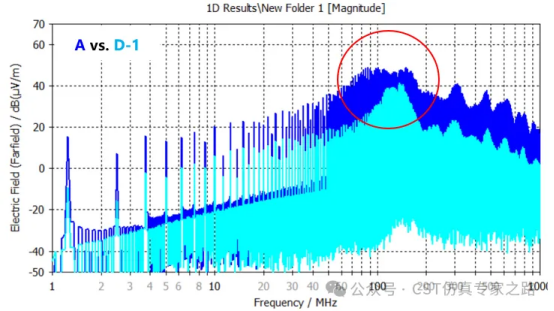

l【d-1版本】仿真结果

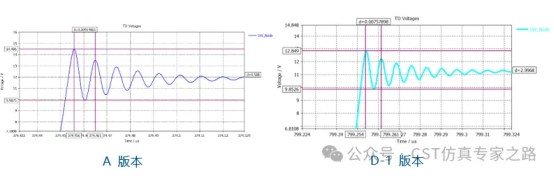

【结论】从d版本的仿真结果可知，在不增加snubber吸收电路的前提下，通过优化pcb layout，可以有效地降低sw点电压过冲的幅度，从而可以有效地降低100mhz噪声的辐射发射。
辐射发射根因分析

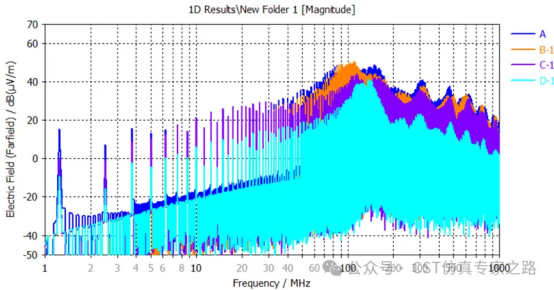

1. 如下图所示，从a原始版本到b-1增加电源端口滤波电路，对re频段100mhz噪声问题并没有明显的改善。但很明显，电源端口滤波电路对ce频段的开关噪声是有较好的抑制效果。
2. c-1版本因为增加端口滤波电路的同时增加了snubber吸收电路，因此对re频段100mhz的噪声有较好的抑制效果，但snubber电路会降低电源转换效率。
3. d-1版本通过改变pcb layout，优化了电源功率环路的寄生参数，从而降低sw点电压过冲的幅度。这样做能够在不增加成本，不牺牲效率的前提下，降低re噪声。在条件允许的情况下，是更优的和记娱乐app官网登录的解决方案。
本案例为笔者原创，pcb layout因过于简单而可能与实际工程不符，仅供emc仿真爱好者参考。如有雷同，不胜荣幸，严禁转帖，欢迎讨论。
