1．有限元分析模型

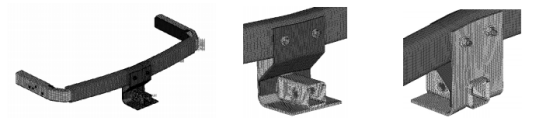

模型采用 c3d8 和 c3d6 单元，单元尺寸 2mm，材料选用公司 5 号材料，板厚 6mm。拖车板与横梁，螺栓与拖车板之间建立接触关系，螺栓与螺母采用绑定接触处理，考虑螺栓预紧力和材料非线性作用。建立模型如下图：
2．分析所用数据
设计拖拽能力 m=2300kg，螺栓拧紧力矩 m=90n*m，螺栓直径 d=12mm。
螺栓预紧力计算： m=p*k*d*0.001
式中：m 为拧紧力矩，p 螺栓预紧力，k 为拧紧扭矩系数 0.284，d 为螺栓直径
由以上公式可以计算得到螺栓的预紧力 p 为 26400n；对拖车装置：拖车拉动力选取在坡度为12%(6.84)的坡道上加速启动时拉动拖车时所需要的力。
式中：f 为拖动力，f1为坡道滚动阻力，f2 为重力在坡度方向的分力，f3 为加速惯性力，g 为拖车重力，m 为拖车质量，f 为滚动阻力系数 0.018，为坡度角 6.84， g 为重力加速度， a 为启动时车辆加速度0.2 g 。
由以上公式可以计算得到拖动力 f 为 7700n；

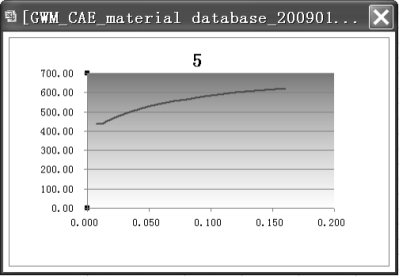

材料曲线：选用公司 5 号材料，如下图
分析设置 2 个 step，第一个 step 用于计算螺栓预紧力对拖车横梁的作用；第二个 step 用于计算拖动力对拖车装置的作用。约束拖车纵梁，在螺栓和拖车孔施加预紧力和拖动力，载荷作用结束后，拖车装置不允许出现塑性变形。
3.分析结果

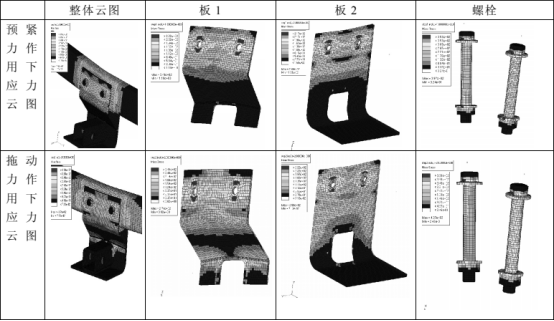

3.1 拖车装置应力云图：
上述两种情况最大应力为 437mpa，出现在螺栓法兰面根部，其余结构件应力较小，均远低于各自材料的屈服点，我们认为，此设计完全可以满足拖车要求。
3.2 拖车装置优化分析：
从以上分析结果可以看出，结合设计所选取的材料，可以进行进一步的优化分析，以便在满足拖车要求的前提下，使得结构的重量能够降低。

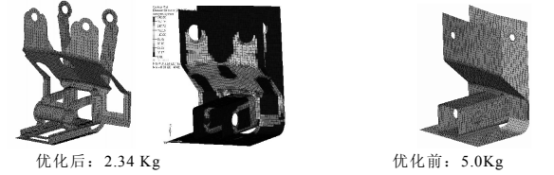

优化分析采用 optistruct 求解器，设定最大应力不超过 350mpa 为约束，结构形状为变量，质量为目标，在同等分析条件下获得的优化结构如下图：
优化后结构最大应力为 346mpa，重量降低 53%，满足设定要求。
4. 结论
利用 abaqus 强大的接触非线性分析和 optistruct 优化功能，对拖车装置在设计初期进行有限元分析和优化，验证设计的可行性，同时在满足拖车要求的前提下，对结构进行优化、减重，为性能设计提供数据支持。
资料来源：达索官方
