设计中有些结构的设计依靠的是前辈经验，缺少理论依据和相应的设计标准，或者是几种结构形式，不知道哪种形式在更优，强度更好。通过仿真模型，离散，加载载荷和边界可以方便快捷直观的解决这些困惑，使结构设计形式不断进步。本例通过简单螺钉柱设计，说明仿真在结构设计中的基础应用。

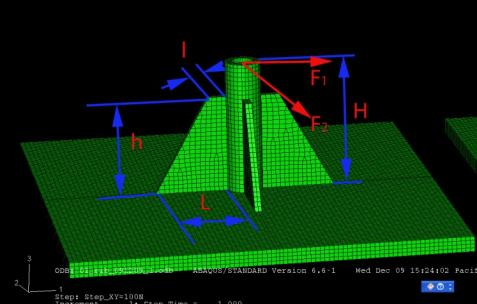

图 1 螺钉柱模型
目的： 确定图中螺钉柱设计的各个参数值。
方法： 使用 abaqus/standard 模块，固定底板边缘，通过施加力 f1、f2，查看比较各个模型
受力变形情况
1、参数 l 的确定

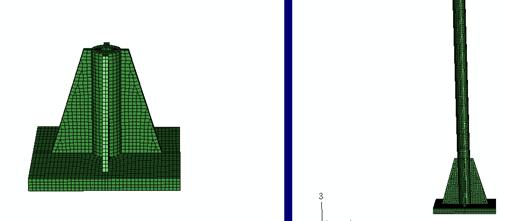

图 2 离散模型
如上图，整体模型包含上筋板长度 l 逐渐减大的 25 个模型

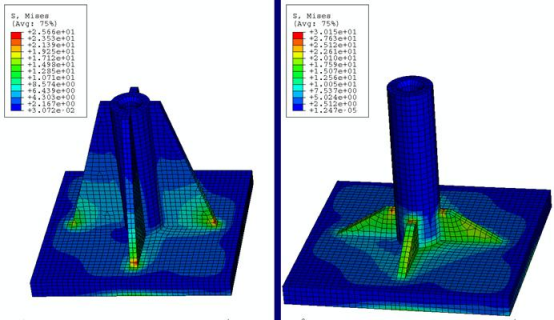

图 3 施加力 f1 后，应力集中区域和最大位移位置（变形系数 10）
查看各个模型的受力和位移，做出 smax 和 umax 曲线，从而确定 l 的最佳取值。
2、参数 l 的确定

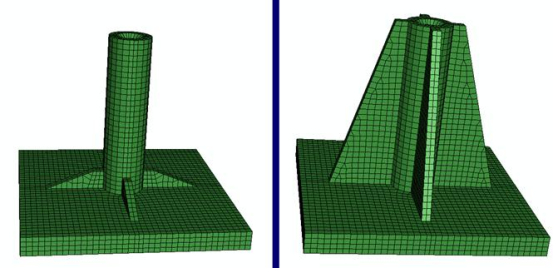

a 第 1 个模型 b 第 17 个模型
图 5 离散模型
整体模型中包含了 l 值逐渐增大的 17 个模型。

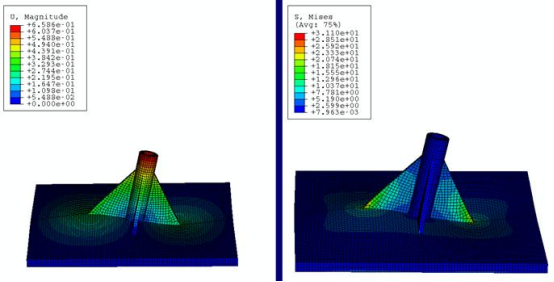

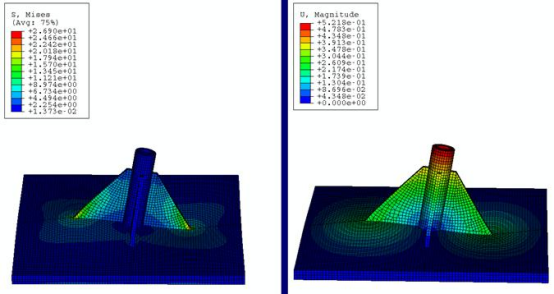

图 6 施加力 f1 后，模型的位移云图和应力云图

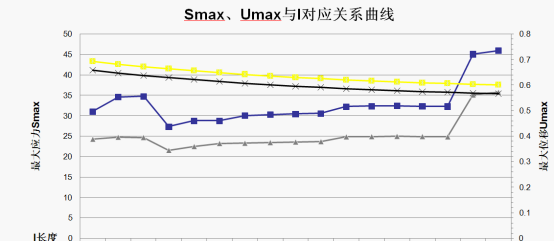

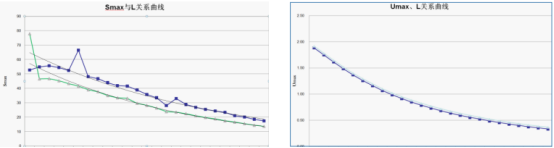

图 7 smax、umax 与 l 对应关系曲线
通过施加力 f1、f2，做出 smax、umax 与 l 对应关系曲线，确定 l 取值。
3、参数 h 的取值

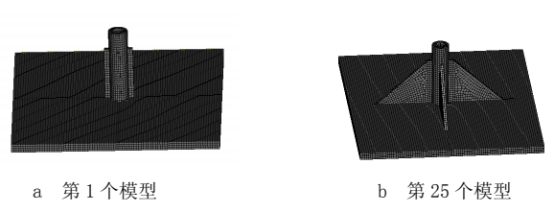

a 第 1 个模型 b 第 25 个模型
图 8 离散模型
整体模型中包含了 h 值逐渐增大的 27 个模型
图 9 当 h 取不同值时，最大应力区域出现变化

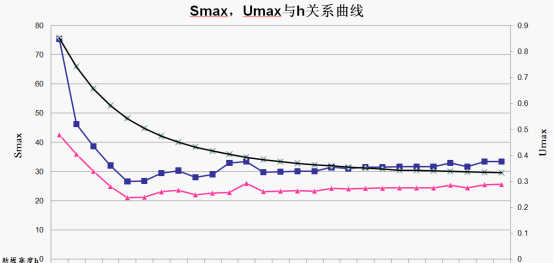

图 10 smax、umax 与 h 对应关系曲线
固定柱子高度 h,改变肋板高度 h, smax，umax 与 h关系曲线如上图,根据曲线及应力位置变化确定 h 取值。
4、参数 h 的取值

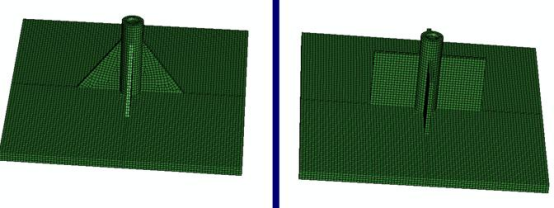

a 第 1 个模型 b 第 27 个模型
图 11 离散模型

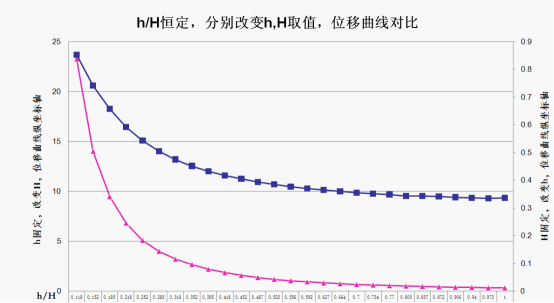

图 12 h/h 恒定，分别改变 h,h 取值，位移曲线图
当 h/h<0.35 时，固定肋板高度的位移曲线更陡；当 h/h>0.35 时，曲线形状相似。从位移曲线上的值看，当柱子过高时，会造成很大的变形，因此在满足连接长度时，h 尽可能取小值。
结论
通过以上的分析，从曲线中可以确定各个参数的最佳取值范围，用于指导结构设计。
资料来源：达索官方
