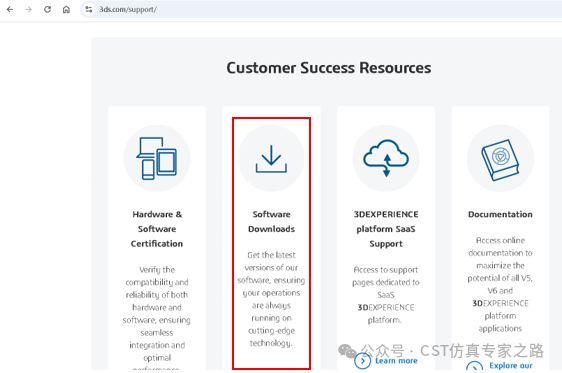

cst2025版本已经正式发布，新版本一如既往的增加了很多亮点功能，欢迎cst的正式用户去和记娱乐app官网登录官网下载软件安装包，下载路径如下。

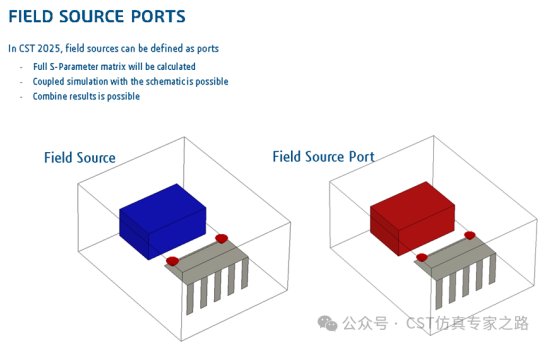

本期介绍的cst2025新功能是field source port（近场源端口）。field source port可以利用导入的近场源直接计算出s参数，并且支持电路中的combine处理。这个功能非常适合分析系统级天线干扰问题，工程师 可以直接使用近场源替代原有复杂的天线3d模型，从而极大的提升了仿真效率。

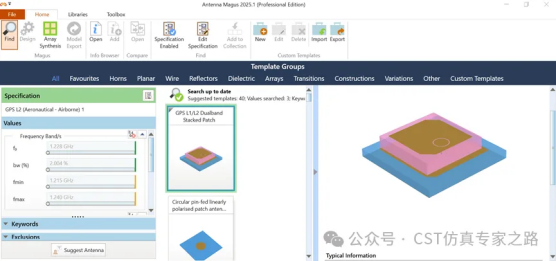

利用antenna magus创建天线模型

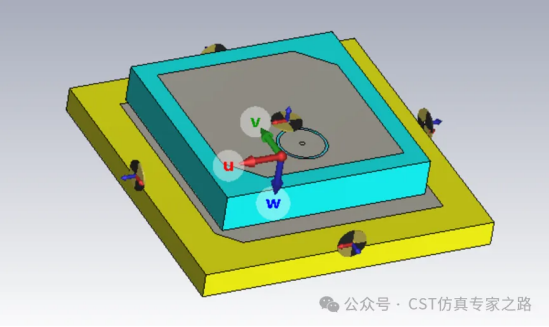

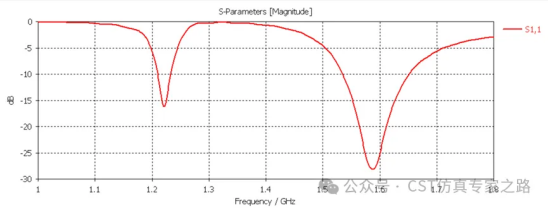

antenna magus是cst专有的天线库，包含了将近400种不同类型的天线，只需要输入天线的规格参数，就可以快速地生成天线的3d模型，自动导入cst进行下一步的仿真分析。下图是我们利用antenna magus生成的gps天线模型，整个过程不到1分钟。通过s11结果可以看出该天线是双频 gps天线，工作频段分别是1.2g和1.6g左右。
设置field source monitor

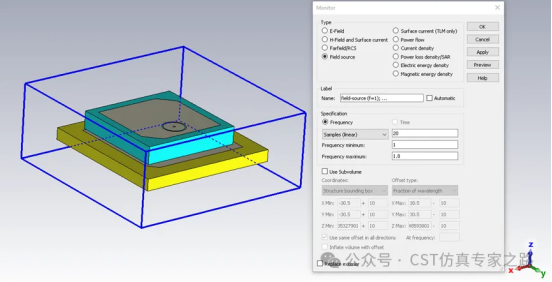

在设置field source monitor时，近场源必须是宽频带，要设置多个samples。求解完后，利用后处理自动生成field source port。
创建cable及field source port

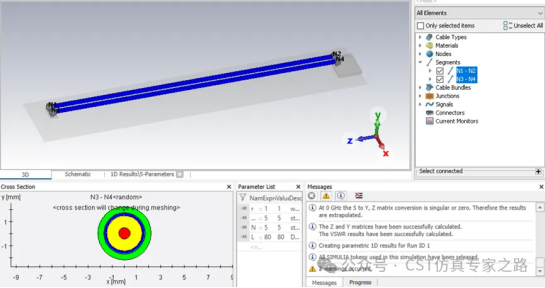

在这个案例中，我们利用cst的cable工作室创建了两根同轴线，如下图所示。

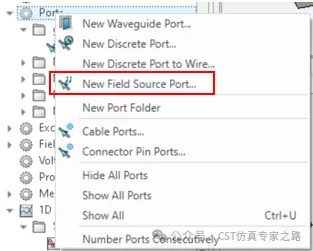

选择new field source port导入近场源，创建好的field source port是红色，如下图所示。

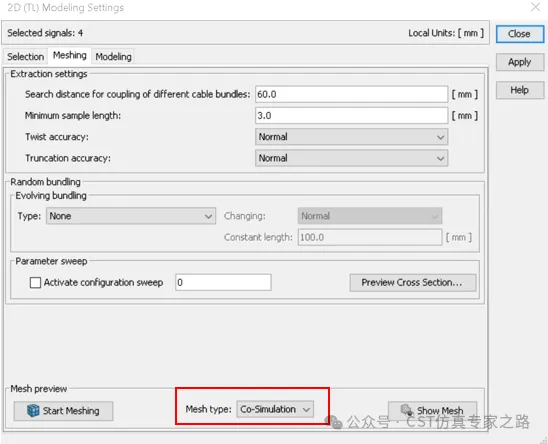

mesh type选择co-simulation，这是cst2025版本的新功能。相比于传统的standard，co-simulation适合于更复杂的三维走线，可以评估任意角度的cable bundle之间的耦合，仿真精度高。网格设置方法也更接近三维模型，鼠标右键点击segments中的线段，可以对local mesh进行加密设置。我们将在后续的案例中对这个功能做更详细的介绍。

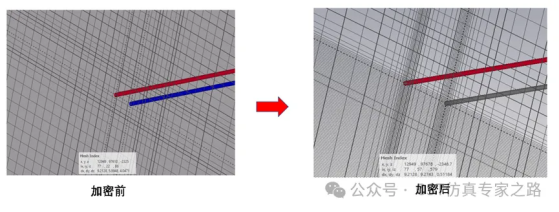

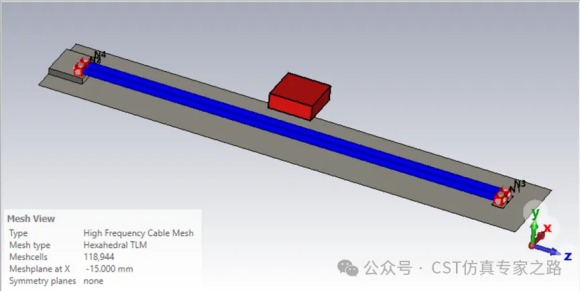

下图cable的 local mesh加密前后的对比。
网格设置完后，进行常规的添加cable port设置，具体操作步骤请参考之前的案例。选择tlm求解器，求解精度设置为-50db，为了提升仿真效率，我们选择4张gpu加速卡。
仿真结果分析

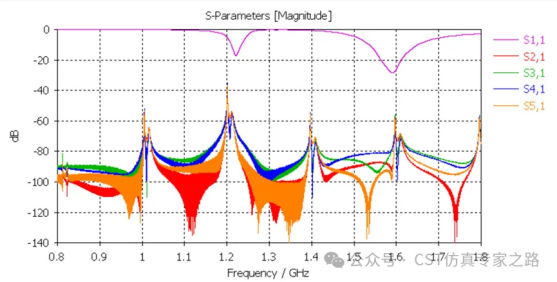

通过s参数结果可以很直观的看到天线端口与cable之间的近端和远端串扰，评估哪些频段容易受到干扰。

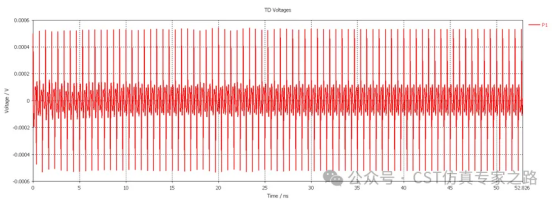

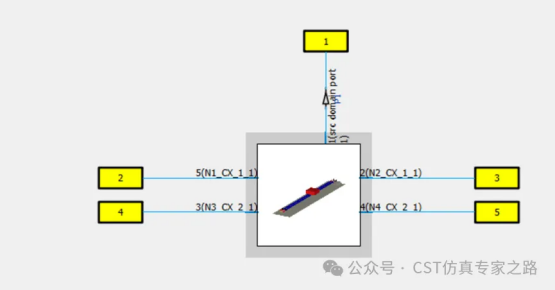

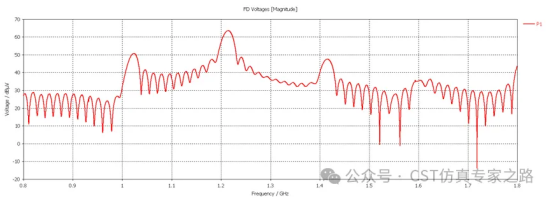

我们还可以在电路中创建trans/ac task，分别采用时域信号或者频域信号作为激励源，可以看到天线端口p1接受到的时域或频域电压信号。
