电磁屏蔽技术在众多电子设备中发挥着不可或缺的作用，它确保设备在面临电磁干扰时能够稳定运行，同时也防止设备自身产生的电磁干扰对其他设备造成影响。cst（computer simulation technology）作为一款功能卓越的电磁仿真软件，在电磁场的数值计算与分析领域，包括电磁屏蔽仿真方面，有着广泛的应用。本文旨在阐述cst在电磁屏蔽仿真中的应用流程，并提供相关的注意事项以供参考。
cst 软件简介
cst studio suite 是一款用于电磁场模拟的强大软件，具有多种模块，适用于射频、微波、光学和瞬态场等多种领域。其强大的求解器和直观的用户界面使得仿真复杂的电磁现象变得更加高效和便捷。
电磁屏蔽仿真流程
1. 定义项目
打开cst软件后，首先需要创建一个新的项目。根据需要选择适合的模块（例如高频、低频等），然后设置工作频率及其它基本参数。
2. 建模
在仿真中，电磁屏蔽材料和被屏蔽设备的几何模型是核心。根据实际设备的尺寸和形状，在cst中创建相应的三维模型。可以使用cst自带的几何构建工具，或导入cad文件。
3. 材料属性设置
对模型中的各个部分设置材料属性是仿真过程中的关键。对于屏蔽材料，需定义其电导率、介电常数和磁导率等参数。cst库中提供了多种材料，可以选择适合的屏蔽材料（如铜、铝等）。
4. 定义边界条件和激励源
针对模型，设置合适的边界条件和激励源。边界条件可以是开放边界、周期性边界或是特定的电磁条件。此外，需要指定信号源的类型和位置，以便观察屏蔽效果。
5. 网格划分
划分适当的网格是保证仿真精度的关键步骤。根据模型的复杂性和材料的不同特性，选择合适的网格尺寸。cst具有自动网格划分功能，用户可以根据需要进行调整。
6. 运行仿真
配置完成后，设置求解器参数，选择合适的求解选项（如频域、时域等），然后启动仿真。cst将根据设置的条件进行计算，并生成相应的结果。
7. 结果分析

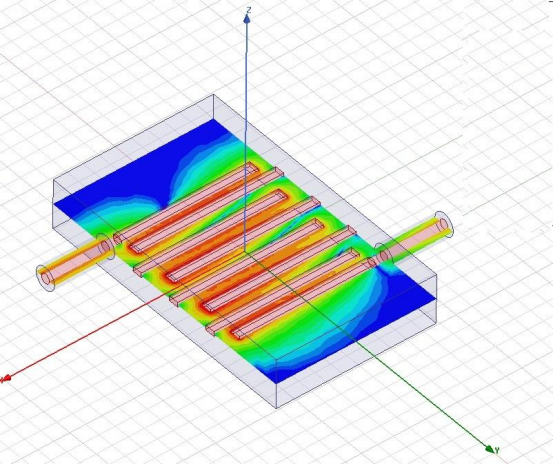

仿真完成后，使用cst提供的各种结果可视化工具，可以分析电磁场分布、反射损耗、透射损耗等关键参数，以评估屏蔽效果。cst允许用户生成二维、三维图形和报告，以便更好地理解结果。
8. 优化设计（可选）
根据初步结果，可以对设计进行优化。例如，如果屏蔽效果不理想，可以调整材料厚度、形状或选择不同的材料，通过多次仿真迭代来达到更好的效果。
注意事项
材料选择：选择合适的电磁屏蔽材料至关重要，不同材料对电磁波的屏蔽效果差异很大。
仿真频率范围：根据实际应用场合选择合适的频率范围，以确保仿真结果的有效性。
计算资源：复杂模型可能需要较长的计算时间和更多的计算资源，需合理安排仿真计划。
结果验证：如果条件允许，可以通过实验对仿真结果进行验证，以提升信心。
cst软件为电磁屏蔽仿真配备了强大且灵活的工具集，显著助力工程师和研究人员精准分析和优化电磁屏蔽设计。遵循上述流程，用户可以深刻洞察屏蔽效能，从而在实际应用中显著提升设备的抗干扰性能。电磁屏蔽领域仍蕴藏着巨大的发展潜力，而cst的应用无疑将为该领域的相关研究注入重要的推动力。
