如何在cst里面建立多端口集总元件？

众所周知，在cst微波工作室里面很多两端口的无源器件可以用集总元件设置，使用集总元件的好处是把计算放在3d里面求解，一起打包到3d模型的s参数里面，不需要占用ds计算的资源。

但是有时候遇到多端口的无源器件，那么怎么才能在微波工作室里面用集总元件设置呢？

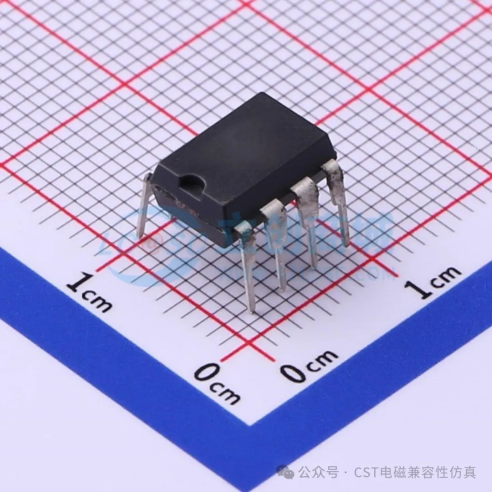

小编接下来介绍下在cst里面建立多端口集总元件的步骤，以共模扼流圈为例。

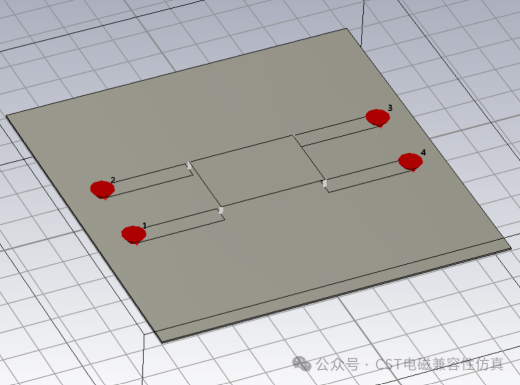

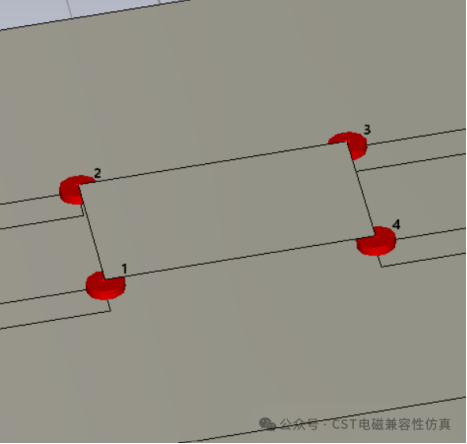

首先，把地平面，公共参考地和共模电感的引脚，还有离散端口建立好。

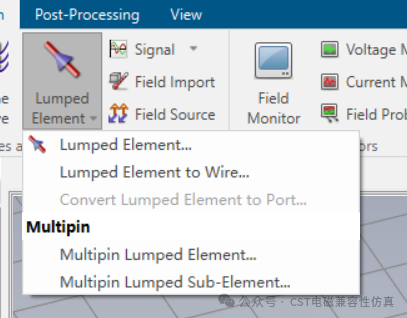

其次，点击lumped element-->multipin lumped sub-element

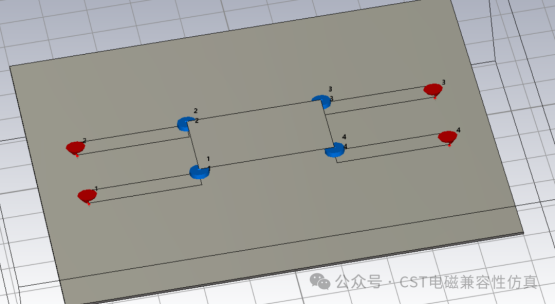

建立集总元件，元器件几个引脚就建立几个集总元件

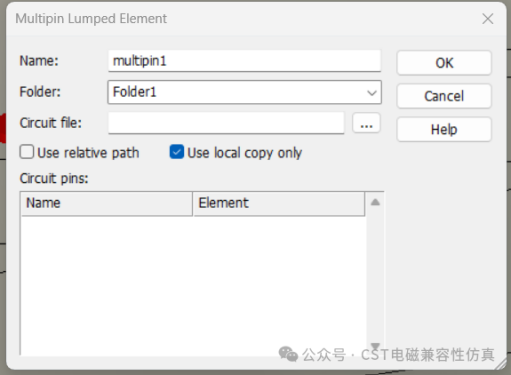

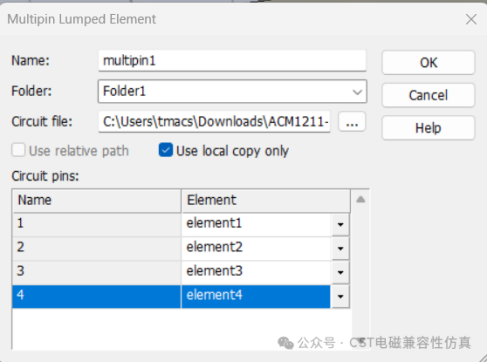

然后，点击lumped element-->multipin lumped element

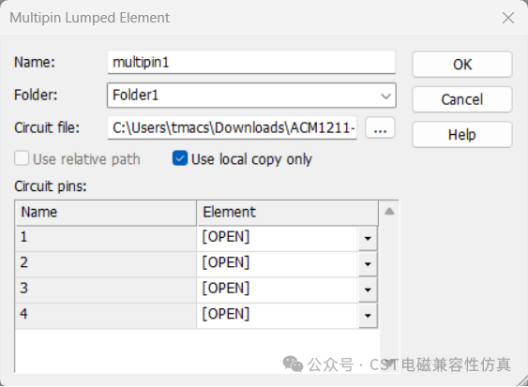

circuit file里面选择元器件模型

circuit pins里面element，一一对应选择创建的集总元件

点击ok就建好了

但是需要注意的是多端口集总元件只能使用时域求解器，不能用频域求解器。

最后我们仿真一下：

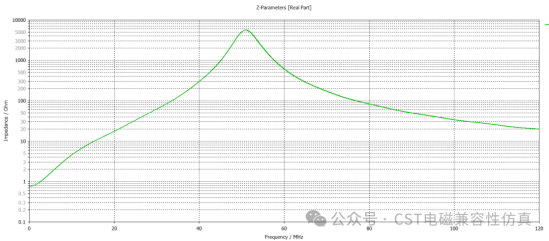

共模阻抗

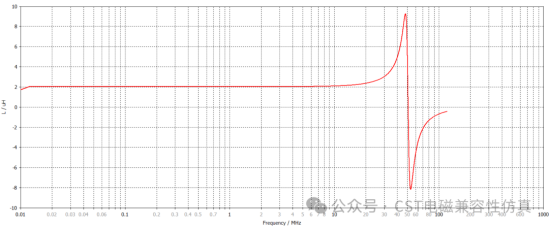

电感频响曲线

（内容、图片来源：cst电磁兼容性仿真公众号，侵删）
