摄像头对gps天线的干扰是非常复杂的系统级emc问题，来自多个部件的相互干扰都会对结果造成影响，主要包括：摄像头模组对gps天线的直接干扰、cable与cable的干扰、连接器与连接器的干扰、天线与连接器的干扰等。在本案例中，我们暂不考虑摄像头模组对gps天线的直接辐射。为了方便作对比，我们在建模时设定了两种场景：场景1、cable中间无同轴连接器；场景2、cable中间有同轴连接器。
整车3d模型及cable模型的创建

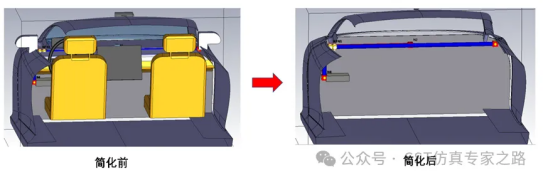

在创建3d模型之前，工程师首先要判断出影响结果的关键因素，包括整车结构、cable长度及类型、连接器、gps天线位置、摄像头位置等。整车结构模型在导入cst之前，建议对车身模型进行简化处理，保留主要的车身结构，删除不必要的细节。有条件用户还可以使用powerdelta、hypermesh等前处理工具对网格进行前处理。

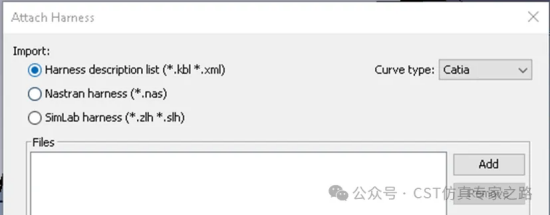

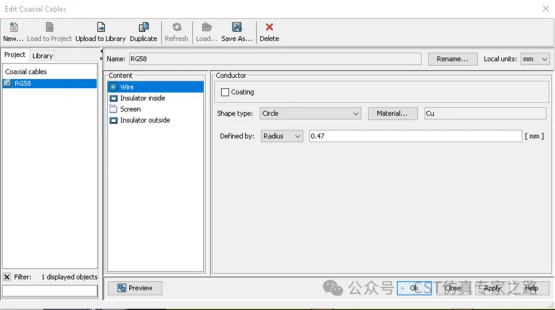

cst支持多种cable模型的导入，例如*.kbl、*.xml等格式，也可以在cst中通过curve来自定义cable的路径。本案例中同轴线的类型选择模型库自带的rg58。
fakra同轴连接器模型的创建

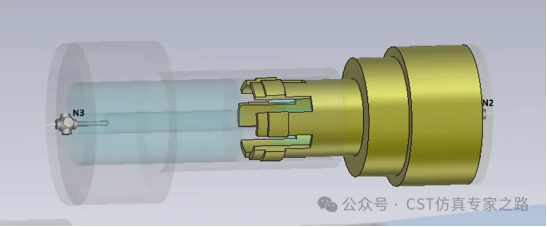

fakra连接器是一种常用于汽车电子系统中的连接器，被广泛应用于车载摄像头、雷达、车载通信系统等关键组件的连接。在本案中，fakra连接器对结果的影响是非常大的，必须有精细的3d模型。建议工程师直接找厂家提供精确的3d模型，这样才能获得更精确的仿真结果。下图是我们自己创建的简化模型，虽然和真实模型有差异，但是不影响仿真的流程和方法。
cable mesh的设置和检查

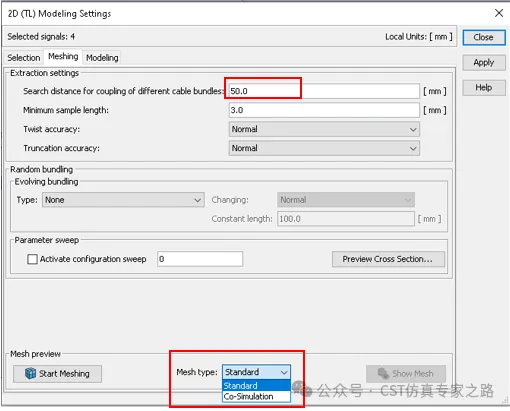

cst2025版本在cable工作室的功能上又有大的创新。新版本支持两种类型的cable mesh，分别是“standard”和“co-simulation”。我们先选择传统的standard类型，这种mesh适合仿真cable bundle之间平行或者接近平行的耦合场景，优点是仿真效率高。在mesh设置时，要确保“search distance for coupling of different bundles”的值大于cable bundle之间的最大距离。

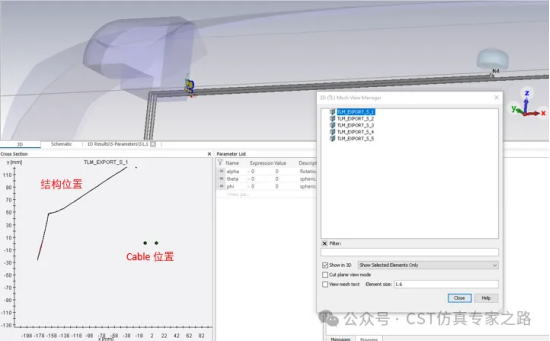

点击start meshing，开始2d cable网格剖分，然后点击show mesh，要仔细检查每一个截面，确保没有出现空间干涉。

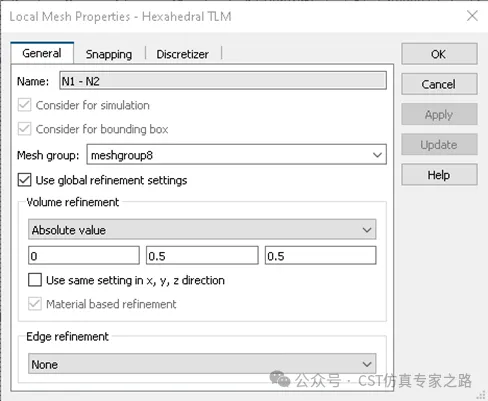

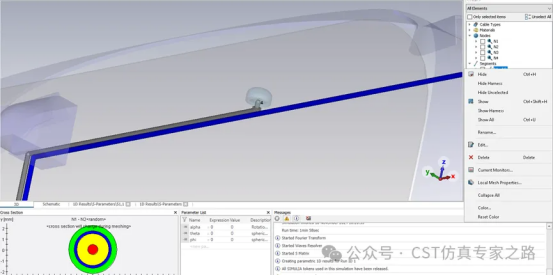

在这个案例中，我们选择另一种mesh type：co-simulation，这是cst2025版本的新功能。相比于传统的standard，co-simulation适合于更复杂的三维走线，可以评估任意角度的cable bundle之间的耦合，仿真精度高，但是需要更长的仿真时间。网格设置方法也更接近三维模型，鼠标右键点击segments中的线段，可以对local mesh进行加密设置。

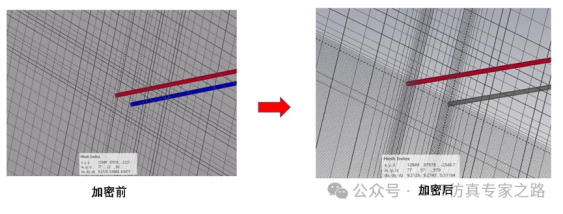

下图cable的 local mesh加密前后的对比。

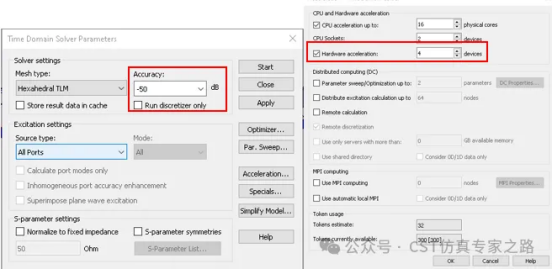

网格设置完后，进行常规的添加cable port设置，具体操作步骤请参考之前的案例。选择tlm求解器，求解精度设置为-50db，为了提升仿真效率，我们选择4张gpu加速卡。
以上完整介绍了相关的仿真设置，下一篇我们将对不同场景下的结果进行分析。
