利用cst计算平板电容的大小-和记娱乐怡情博娱188

作者 | zhou ming

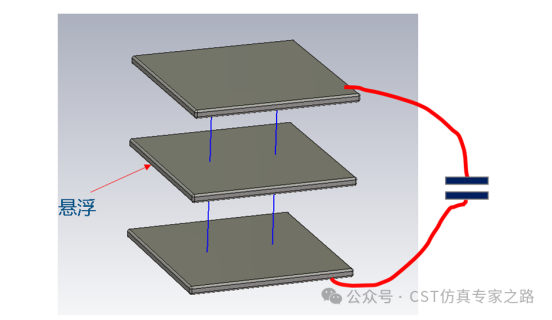

如上图所示，上下两个金属板之间，有一个悬浮的金属板，通过cst来计算外侧两个金属板之间的分布电容。

利用es-solver计算电容大小

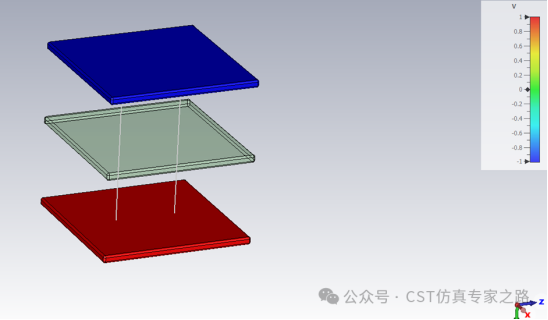

首先我们利用低频es-solver来计算电容大小。设置方法非常简单，首先在上下两个金属板分别设置potential，电压分别是 1v和-1v。

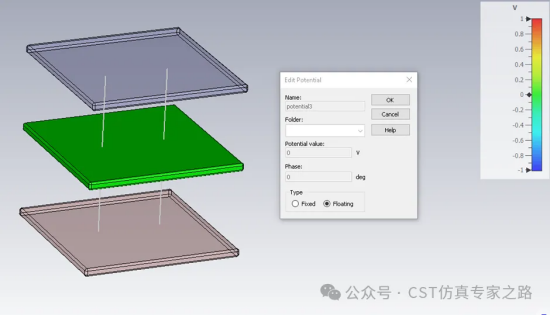

中间悬浮的金属板设置为floating。

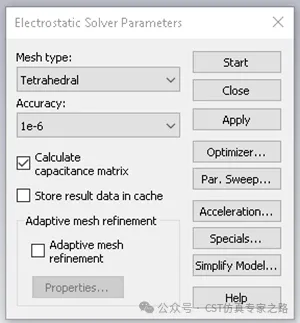

点击es-solver，勾选“calculate capacitance matrix”，点击start。

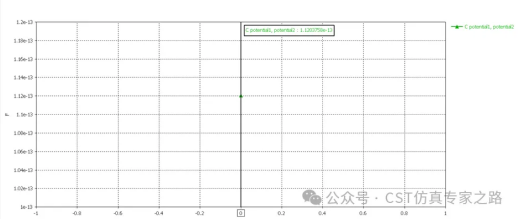

在1d results中可以看到计算出来的电容是1.12e-13f。

利用prlc-solver计算电容大小

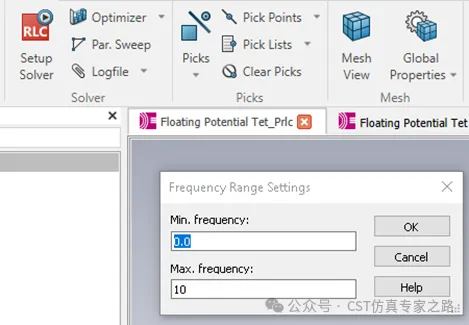

切换到prlc-solver同样可以计算分布电容的大小，而且是宽频带的，频率范围设置为0-10khz。

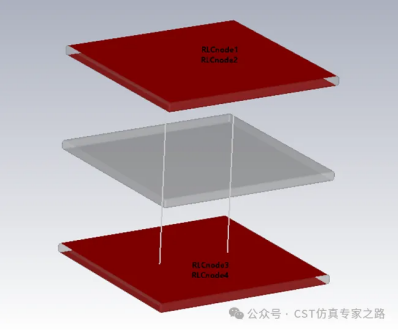

接下来是添加node。我们只需要在上、下两个金属板的top和bottom层分别设置rlcnode，总共是4个。中间的金属板不需要设置node。

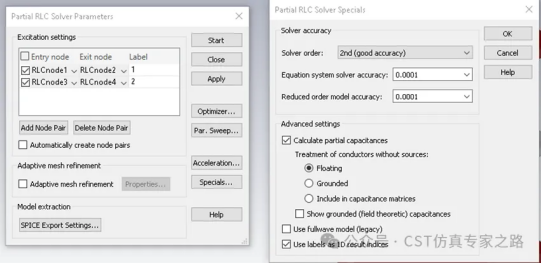

点击rlc求解器，添加node pair，勾选“calculate patial capacitances”，点击start。

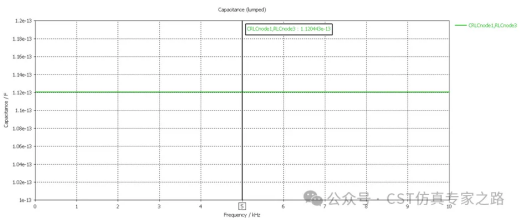

在1d results的capacitance(lumped)中可以看到计算出来的宽带电容是1.12e-13f，和es求解器结果完全一致。

（内容、图片来源：cst仿真专家之路公众号，侵删）
