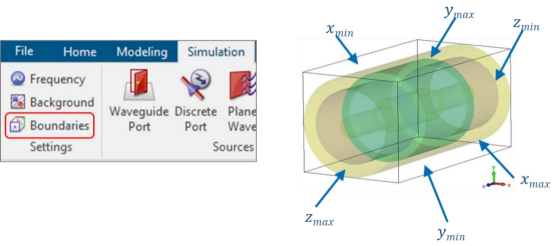

设置边界条件是电磁仿真必须的步骤之一。在 cst 功能区的 simulation 选项卡下点击

boundaries 图标，在弹出的 boundary conditions 对话框中进行边界条件的设置。cst 使用的是一个长方体形状的计算区域，在每个坐标方向的最小和最大位置处分别定义 6 个边界面。仿真计算区域就是由这 6 个边界面组成的边界盒子，我们需要在边界面上设置边界条件。

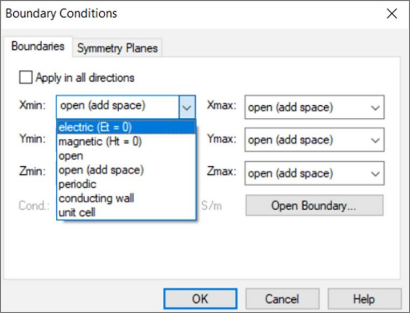

边界条件类型分为 7 类：

1. 电边界：边界面上的切向电场分量为 0；

2. 磁边界：边界面上的切向磁场分量为 0；

3. open 边界：模拟自由空间，电磁波以最小的反射通过边界，即理想匹配层（pml）技术；

4. open (add space): 与 open 边界相同，但额外增加了一些空间用于远场的计算；

5. 周期边界：适用于无限大但是周期性的模型结构；

6. 导电壁边界：和电边界类似，是有限电导率的电边界；

7. unit cell 边界：也是适用于无限大但是周期性的模型结构，但只能用于频域求解器。

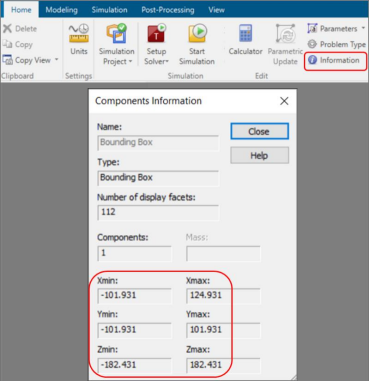

设置好边界条件后，在功能区的 home 选项下点击 information 图标，在弹出的 components information 对话框中可以查看边界盒子的大小，也就是仿真计算区域的大小。
